Butonul fără fir și fără baterie din familia de produse Schneider Electric Harmony XB5R, cu codul ZBRM21B0, oferă o soluție revoluționară pentru sarcinile de control industrial. Această unitate de control portabilă și compactă oferă operatorilor de mașini libertate completă, eliminând în același timp problemele legate de cablarea tradițională și înlocuirea bateriilor. Dispozitivul ZBRM21B0 este echipat cu un buton cu dublă funcție (SUS/JOS) care comunică prin protocolul Zigbee green power la o frecvență de 2,4 GHz. Transmițătorul are o rază de acțiune impresionantă: până la 100 de metri în teren deschis, 25 de metri cu un receptor încarcerat în metal și până la 300 de metri cu o antenă releu. Forța necesară pentru acționarea butonului este de 25 N, iar distanța totală de deplasare este de 4,3 mm, ceea ce permite o utilizare ergonomică. În ceea ce privește parametrii tehnici, ZBRM21B0 are caracteristici remarcabile. Are un grad de protecție IP65 pe panoul frontal (conform standardelor IEC 60529 și UL Tip 12) și un grad de rezistență la impact IK03 (conform IEC 50102). Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Dispozitivul are o durabilitate mecanică remarcabilă, cu o durată de viață de 400.000 de cicluri. Rezistența sa la impact este remarcabilă: 25 gn (durată 6 ms) până la 6.000 de impacturi conform IEC 60068-2-27 și 30 gn (durată 18 ms) și 50 gn (durată 11 ms) accelerație semionduală conform IEC 60068-2-27. Dispozitivul are o rezistență la cădere liberă de 1000 mm în conformitate cu EN/IEC 60068-2-32. Viteza de răspuns a semnalului este, de asemenea, remarcabilă - timpul de transfer al datelor este de numai 2 ms, timpul de răspuns este mai mic de 2 ms, iar puterea de ieșire este de 3 mW. Kitul ZBRM21B0 include: 1 cutie portabilă, 1 set de capace, 1 transmițător, 1 cap de buton (diametru: 22 mm) și 1 inel de fixare. Dispozitivul are un design funcțional și ergonomic: unitatea de control are un profil încastrat, unitatea de indicare are un cap rotund, iar butonul are un mecanism de revenire cu arc. Carcasa din plastic și inelul de fixare asigură o utilizare durabilă chiar și în medii industriale. Dispozitivul este conform cu numeroase standarde și certificări internaționale, printre care: UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 Nr. 14 și are certificări C-Tick, EAC, CSA, CCC, BT 2006/95/CE și UL.

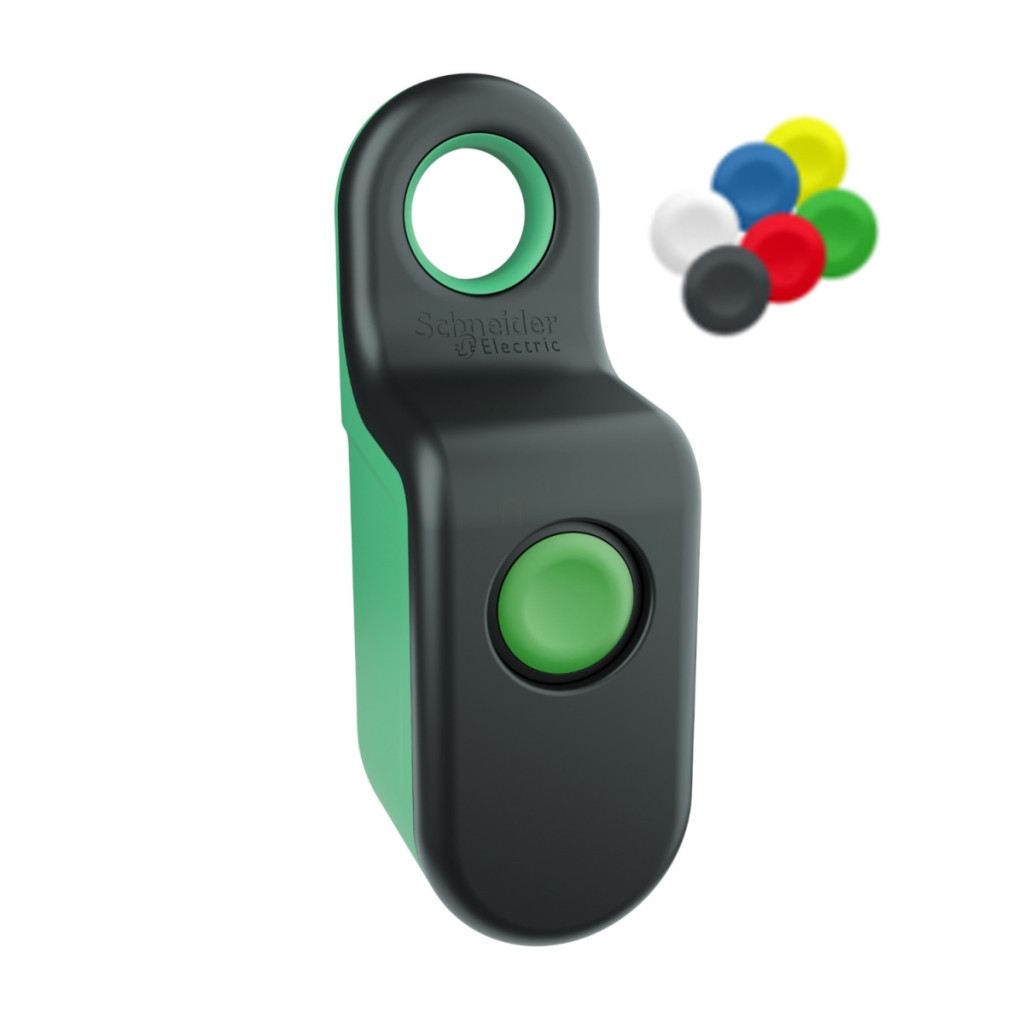

Schneider Electric Harmony XB5R - ZBRM21B0 - buton mobil complet fără fir, 1 buc. Buton cu 2 impulsuri, capac în 6 culori Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5R
Tipul produsului: Transmițător wireless și fără baterii
Denumirea scurtă a dispozitivului: XB5R
Funcționare prin contact: 1 buton cu funcție dublă SUS/JOS
Material panou frontal: Plastic
Material inel de montare: Plastic
Diametru de montare: 22 mm
Informații suplimentare
Conținutul setului: 1 cutie manuală, 1 set de capace, 1 transmițător, 1 buton cu diametrul capului: 22 mm, 1 inel de fixare
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Buton cu arc de revenire și transmițător
Profilul actuatorului: Încastrat
Informații suplimentare despre actuator: Livrat cu capace
Durabilitate mecanică: 400.000 de cicluri
Cursă de funcționare: 4,3 mm (cursă completă)
Forța actuatorului: 25 N C/O schimbare de stare electrică
Rezistență la impact
25 gn (durată = 6 ms) până la 6000 de impacturi conform IEC 60068-2-27
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Robustețe mecanică
Rezistență la cădere liberă 1000 mm conform EN/IEC 60068-2-32
Comunicare
Protocol port de comunicare: Zigbee green power la 2,4 GHz
Distanță maximă de detectare:
100 m în spațiu deschis
25 m emițător în cutie portabilă și receptor în carcasă metalică
300 m emițător în cutie portabilă, receptor în carcasă metalică și utilizând antenă releu
Timp de transfer date: 2 ms
Timp de răspuns: < 2 ms
Putere de ieșire: 3 mW
Condiții de mediu
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -25...55 °C
Grad de protecție IP: IP65 (panou frontal) conform IEC 60529, IP65 (panou frontal) conform UL Tip 12
Grad de protecție IK: IK03 conform IEC 50102
Umiditate relativă: 95% la 70 °C fără condensare
Rezistență la vibrații: 5 gn (f= 11...500 Hz) conform IEC 60068-2-6, +/- 10 mm (f= 2...11 Hz) conform IEC 60068-2-6
