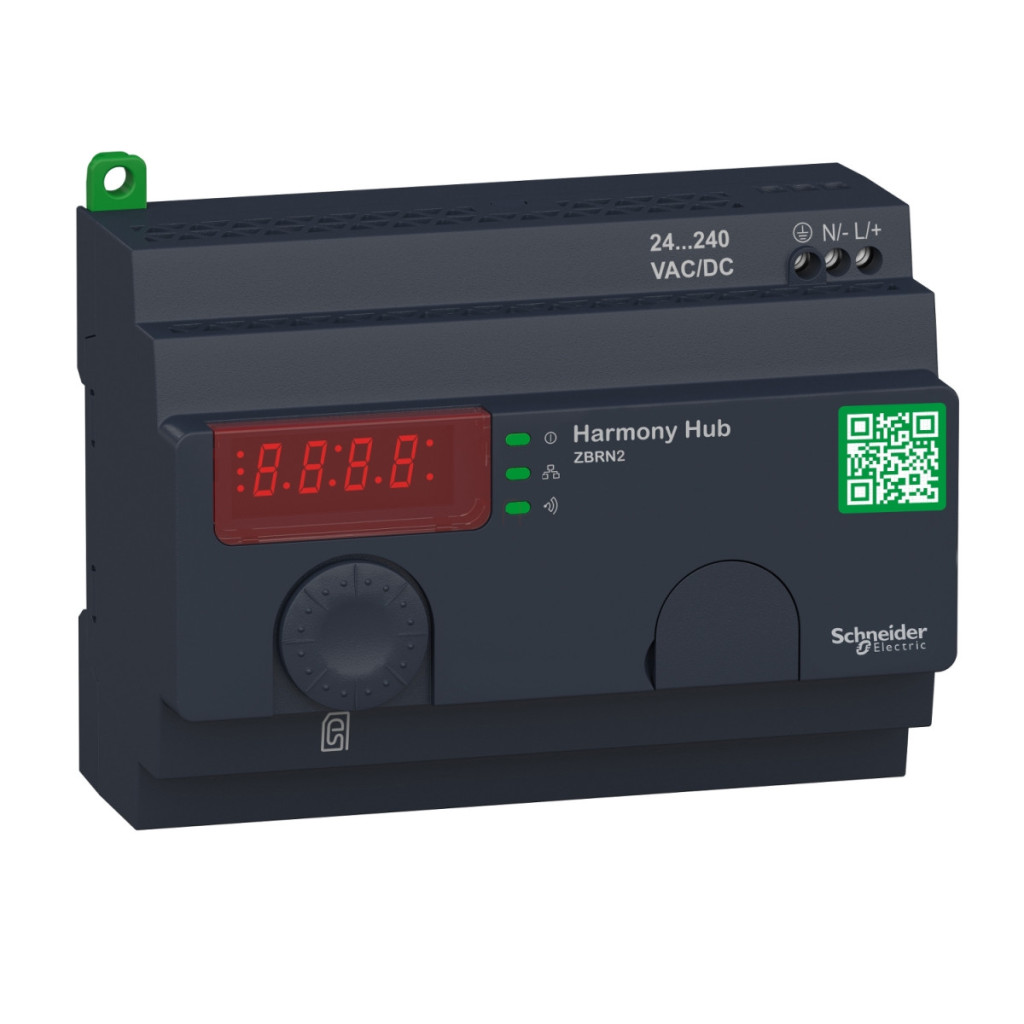

Gateway-ul serial wireless Schneider Electric Harmony Hub (ZBRN2) este un dispozitiv de comunicații inovator care aparține familiei de produse Harmony XB5R. Acest gateway Zigbee pentru energie verde este special conceput pentru a se integra cu sistemul de dispozitive wireless Schneider Electric, permițând o comunicare fără întreruperi între dispozitivele wireless și rețelele Modbus. Dispozitivul ZBRN2 a fost dezvoltat în principal pentru utilizarea în medii industriale, unde avantajele comunicării wireless, precum flexibilitatea instalării și costurile reduse de cablare, reprezintă o valoare semnificativă. Este important de reținut că produsul va fi scos din producție la 31 august 2026, aspect care trebuie luat în considerare la planificarea proiectelor pe termen lung. Gateway-ul ZBRN2 funcționează ca un concentrator de energie verde Zigbee cu o aplicație client Modbus și o antenă încorporată care funcționează în gama de frecvențe 2405-2480 MHz. Gateway-ul ZBRN2 are capacități excelente de comunicare. Poate acoperi distanțe de până la 100 de metri în spațiu deschis, care pot fi mărite la 250 de metri prin amplasarea unei antene releu între emițător și Harmony Hub. Când este conectat la o antenă externă, raza de acțiune este redusă la 60 de metri, iar când este instalat într-o incintă metalică sau într-un dulap metalic închis, aceasta este redusă la 25 de metri. Timpul de răspuns radio este mai mic de 30 de milisecunde, iar sistemul poate gestiona până la 60 de dispozitive. Este de remarcat faptul că diverse obstacole, cum ar fi sticla (10-20%), pereții din gips-carton (30-45%), pereții din cărămidă (60%), pereții din beton (70-80%) sau structurile metalice (50-100%) pot reduce semnificativ distanța de comunicare. Printre parametrii tehnici ai ZBRN2, merită menționată gama largă de tensiune de alimentare: 24-240 V AC/DC 50/60 Hz, cu o toleranță de ±10%. Dispozitivul este rezistent la microîntreruperi de 10 ms și are un consum maxim de energie de 4 W AC/DC. Capacitatea de comutare este de 15 W sau 750 VA, iar frecvența circuitului de control este de 50-60 Hz, cu o toleranță de ±10%. Sistemul este protejat împotriva scurtcircuitelor de un întrerupător de circuit GB2 de 16 A. Dispozitivul poate fi montat în orice poziție pe o șină DIN simetrică de 35 mm (conform IEC 60715) sau pe o placă de montare. Conexiunea electrică poate fi realizată cu diferite tipuri și dimensiuni de cabluri, în conformitate cu standardul IEC 60947-1. Cuplul de strângere este de 0,35-0,4 Nm conform IEC 60947-1. Carcasa dispozitivului este fabricată din plastic auto-stingător și este echipată cu diverse LED-uri indicatoare de stare: un LED verde pentru a indica starea de pornire, un LED galben pentru a indica rețeaua de comunicații, 5 LED-uri roșii pentru a indica modul de funcționare și un LED verde și galben pentru a indica semnalul de recepție.
Schneider Electric Harmony XB5R - ZBRN2 - Unitate receptor hub, comunicație serială RS485 Modbus, 24 - 240 V c.a./c.c. date tehnice
Caracteristici principale
Familia de produse: Harmony
Tipul produsului: Gateway wireless/serial Harmony Hub
Denumire scurtă a dispozitivului: ZBRN2
Aplicație specifică: Integrare de sistem cu dispozitive wireless Schneider Electric
Funcția modulului: Concentrator de energie verde Zigbee
Protocol port de comunicare: Aplicație client Modbus
Tip antenă: Încorporată
Frecvență de transmisie: 2405…2480 MHz
Parametri de comunicare
Distanța maximă de comunicare radio: 100 metri în spațiu deschisp>
250 m dacă între emițător și Harmony Hub este amplasată o antenă releu
60 m dacă la Harmony Hub este conectată o antenă externă
25 m dacă Harmony Hub este instalat într-o incintă metalică sau într-un dulap metalic închis
Timp de răspuns radio: < 30 ms
Utilizarea canalului radio: <= 60 dispozitive
Parametri electrici
Tensiune nominală de alimentare: 24...240 V CA/CC 50/60 Hz - 10...10%
Protecție împotriva microîntreruperilor: 10 ms
Consum maxim de energie: 4 W AC/DC
Capacitate de comutare: 15 W
Capacitate de comutare: 750 VA
Frecvența circuitului de control: 50...60 Hz +/- 10 %
Protecție la scurtcircuit: întrerupător de circuit 16 A GB2
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Metodă de montare: Șină DIN simetrică de 35 mm conform IEC 60715
Placă de montare
Material carcasă: Plastic auto-stingător
LED-uri indicatoare de stare: 1 LED verde pentru indicarea alimentării
1 LED galben pentru indicarea rețelei de comunicații
5 LED-uri roșii pentru indicarea modului de funcționare
1 LED verde și galben pentru indicarea semnalului de recepție
Lățime: 122 mm
Înălțime: 90 mm
Adâncime: 60 mm
Tip conexiune încorporată
Conexiune serială: 1 conexiune serială izolată 2 x RJ45 în paralel
Linie serială Modbus slave
Modbus slave RTU asincronă bandă de bază RS485, half-duplex, 1,2...115,2 kbaud, 2 perechi ecranate răsucite
Dispozitiv de stocare a datelor: card SD
Topologie: Dispozitive conectate în lanț sau cu conexiune ramificată
Format date: 7 sau 8 biți, 1 sau 2 biți de oprire
Paritate: Niciuna, par, impar
Caracteristici de mediu
Grad de protecție IP: IP20 (carcasă) conform IEC 60529
IP20 (conectori)
Grad de contaminare: 2 conform IEC 60664-1
Rezistență la vibrații: +/- 3,5 mm (f = 5...14 Hz) conform IEC 60068-2-6
1 gn (f = 5...150 Hz) montat pe un panou conform IEC 60068-2-6
2 gn (f = 8...150 Hz) montat pe o șină DIN conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 16 ms) 6000 de impacturi conform IEC 60068-2-27
