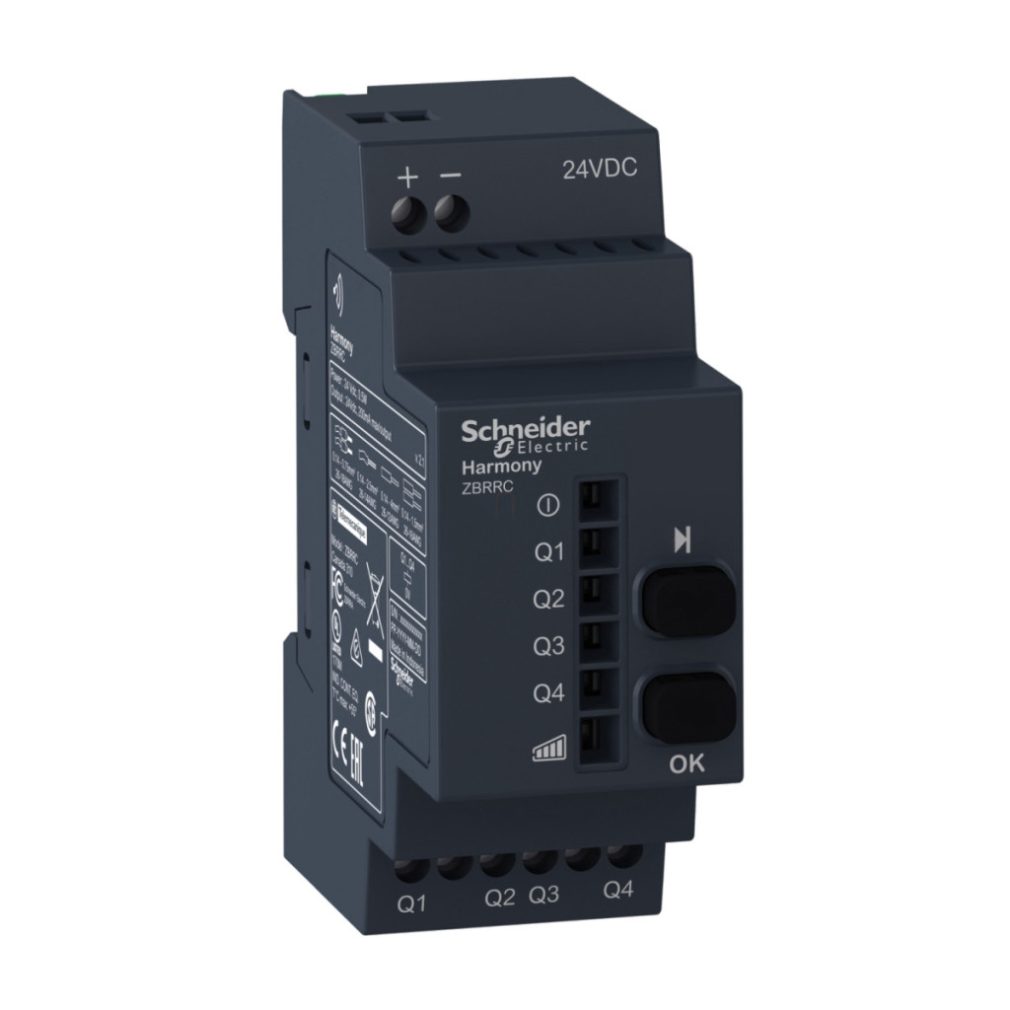

ZBRRC, parte a seriei Harmony XB5R de la Schneider Electric, este un receptor programabil de înaltă calitate, conceput în principal pentru comunicații wireless în medii industriale. Acest dispozitiv monostabil, alimentat cu 24 V c.c., este ideal pentru aplicații în care cablarea ar fi dificilă sau costisitoare, dar în care este necesară o legătură de comunicație fiabilă între PLC-uri și alte sisteme de control. Unitatea receptoare ZBRRC are 4 ieșiri tranzistor PNP, fiecare cu o capacitate de încărcare de 200 mA. Dispozitivul utilizează protocolul modern Zigbee green power, care funcționează la o frecvență de 2,4 GHz, în conformitate cu standardul IEEE 802.15.4. Raza de acțiune wireless este impresionantă: până la 100 de metri în spațiu deschis și 25 de metri între un emițător amplasat într-o cutie de plastic de tip XAL D și un receptor într-o carcasă metalică. Raza de acțiune poate fi mărită până la 40 de metri prin utilizarea unei antene releu. Fiabilitatea comunicării este asigurată de frecvența de transmisie de 2405 MHz și de antena omnidirecțională. Dispozitivul are dimensiuni compacte (lățime: 36 mm, înălțime: 108 mm, adâncime: 75 mm) și cântărește doar 0,13 kg. Instalarea este extrem de simplă, deoarece poate fi montat pe o șină DIN simetrică de 35 mm sau pe o placă de montare în conformitate cu standardul IEC 60715. Dispozitivul poate fi instalat în orice poziție fără pierderi de performanță. Dispozitivul ZBRRC are o compatibilitate electromagnetică excelentă și este conform cu standardul IEC 61000-6-2 pentru utilizare în medii industriale. Fire cu secțiuni transversale diferite (0,14-4 mm² / AWG 26-12), cu un cuplu de strângere de 0,5-1 Nm. Experiența utilizatorului este îmbunătățită și mai mult de cele 6 LED-uri indicatoare de stare de pe dispozitiv: 1 LED verde pentru a indica starea de pornire, 1 LED verde și galben pentru a indica semnalele recepționate și 4 LED-uri verzi pentru a indica starea releelor. ZBRRC are, de asemenea, 2 butoane pentru programare ușoară. Dispozitivul are un timp de răspuns de mai puțin de 30 ms după activarea transmițătorului, permițând un control rapid. Dispozitivul are protecție IP20 atât pentru carcasă, cât și pentru conectori, fiind potrivit în primul rând pentru utilizarea în medii uscate, interioare. Unitatea de recepție Schneider Electric ZBRRC are numeroase certificări internaționale, inclusiv CCC, CSA, GOST, C-Tick și UL, și are, de asemenea, marcajul CE.
Schneider Electric Harmony XB5R - ZBRRC - Unitate receptoare programabilă, 4 ieșiri tranzistor, 24 VCC date tehnice
Caracteristici generale
Familia de produse: Harmony
Tipul produsului: Unitate receptoare programabilă
Denumirea scurtă a dispozitivului: ZBRRC
Aplicație specifică produsului: Interfață PLC
Funcția modulului: Monostabilă
Timp de resetare: întârziere de 2 ms
Parametri de comunicare
Frecvență de transmisie: 2405 MHz
Clasă de emisie: 5M00G7W
Tip antenă: Omnidirecțională
Protocol port de comunicare: Zigbee green power la 2,4 GHz, în conformitate cu standardul IEEE 802.15.4
Distanța maximă de detectare: 100 m în spațiu deschis, 25 m emițător în cutie de plastic XAL D și receptor în carcasă metalică, 40 m cu emițătorul în cutie XAL D și receptorul în carcasă metalică cu antenă releu
Timp de răspuns: < 30 ms după activarea emițătorului
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Număr de canale: 1
Caracteristici ieșire
Tip ieșire: Tranzistor PNP
Contacte ieșire: 4 PNP
Interval de întârziere: 0,5 s (toleranță: -15...15%)
Curent maxim de comutație: 0,2 mA CC
Curent minim de comutație: 10 mA la 5 V CC
Cădere maximă de tensiune: <2 V CC la 2 A
Capacitate de rupere: 4,8 W (pe ieșire)
Protecție la scurtcircuit: siguranță cu acțiune rapidă de 0,4 A
Categorie de utilizare: DC-13 conform IEC 60947-5-1
Caracteristici electrice
Tensiune nominală de alimentare: 24 V DC -15...20%
Consum maxim de energie: 20 VA CC / 20 W CC
Consum maxim de energie în W: 1 mW
Conexiune electrică: cablu cu 1 conductor 0,14...2,5 mm² - AWG 26...AWG 14 - solid - fără capăt de cablu; 2 cabluri conductoare 0,14...1,5 mm² - AWG 26...AWG 16 - solid - fără capăt de cablu; 1 cablu conductor 0,14...4 mm² - AWG 26...AWG 12 - flexibil - cu capăt de cablu; cablu cu 2 conductori 0,14...1,5 mm² - AWG 26...AWG 16 - flexibil - cu capăt de cablu
Cuplu de strângere: 0,5...1 N.m conform IEC 60947-1
Caracteristici mecanice
Material carcasă: Plastic auto-stingător
LED indicator de stare: 1 LED verde pentru starea pornită, 1 LED verde și galben pentru semnal recepționat, 4 LED-uri verzi pentru comutarea releului
Suport de montare: șină DIN simetrică de 35 mm conform IEC 60715 sau placă de montare
Dimensiuni: Lățime 36 mm, înălțime 108 mm, adâncime 75 mm
Greutate netă: 0,13 kg
Poziție de funcționare: Orice poziție fără degradarea performanței
Parametri de mediu
Standarde: IEC 60947-5-1
Acorduri radio: RSS, SRRC, ANATEL, ARIB T66, FCC, ICASA
Certificări de produs: CCC, CSA, GOST, C-Tick, UL
Marcaj: CE
Temperatura ambiantă de depozitare: -40...70 °C
Umiditate relativă: 90% -20...55 °C, fără condensare conform ETSI EN 300 440-1
Rezistență la vibrații: +/- 7,5 mm (f= 5...14 Hz) conform IEC 60068-2-6, 2 gn (f= 8...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 16 ms) pentru 6000 de șocuri conform IEC 60068-2-27
Grad de protecție IP: IP20 (carcasă) conform IEC 60529, IP20 (conectori)
Grad de poluare: 2 conform IEC 60664-1
Categorie de supratensiune: III conform IEC 60664-1
Rezistență de izolație:> 500 MOhm la 500 V CC conform NF C 20-030
Tensiune nominală de izolație: 60 V conform IEC 60664-1
