ZBRRD din gama Harmony XB5R de la Schneider Electric este un receptor versatil, de înaltă calitate, conceput pentru controlul de la distanță în medii industriale. Acest receptor programabil are 2 ieșiri releu, 2 butoane și 6 LED-uri indicatoare de stare și poate fi configurat în mod bistabil sau monostabil pentru a se potrivi cerințelor aplicației dvs. Receptorul ZBRRD are o gamă largă de tensiuni de alimentare: 24-240 V c.a./c.c., ceea ce oferă o flexibilitate excepțională în diverse aplicații. Dispozitivul utilizează standardul Zigbee green power la 2,4 GHz ca protocol de comunicare, care este conform cu specificațiile IEEE 802.15.4. Distanța maximă de detectare în spațiu deschis poate fi de până la 100 de metri, în timp ce cu un transmițător într-o cutie de plastic și un receptor într-o carcasă metalică, aceasta este de 25 de metri. Dacă utilizați o antenă releu, raza de acțiune poate fi mărită la 40 de metri. Timpul de răspuns extrem de rapid, de mai puțin de 30 ms, asigură o funcționare eficientă. Din punct de vedere tehnic, dispozitivul are parametri remarcabili: curentul nominal al releelor de ieșire este de 0,3 A la 48 V c.c. (conform IEC 60947-5-1) și 3 A la 24 V c.c. (conform UL 508). Pentru sarcini de curent alternativ, putem calcula valori de 1,5 A la 240 V c.a. (IEC 60947-5-1) și 3 A la 120 V c.a. și 3 A la 240 V c.a. (UL 508, CSA C22.2 nr. 14). Dispozitivul are o capacitate de comutare de 1250 VA, un curent maxim de comutare de 5 mA CA/CC și o tensiune maximă de comutare de 250 V CA/CC. Izolarea galvanică între circuitele de intrare și ieșire asigură o funcționare sigură. Dispozitivul are o întârziere de 0,5 secunde cu o toleranță de ±15%. Caracteristicile suplimentare includ o capacitate de întrerupere de 15 W, o capacitate de întrerupere de 750 VA și o siguranță cu acțiune rapidă de 0,4 A pentru protecție. Unitatea receptoare ZBRRD are o carcasă și conectori cu clasă de protecție IP20, cu dimensiuni de 36 mm lățime, 108 mm înălțime și 75 mm adâncime. Dispozitivul este ușor de instalat și poate fi montat pe o șină DIN simetrică de 35 mm, în conformitate cu standardul IEC 60715, sau poate fi fixat pe o placă de montare. Șase LED-uri oferă informații despre starea dispozitivului: un LED verde indică alimentarea cu energie electrică, două LED-uri verzi indică starea releelor, două LED-uri verzi indică modul de funcționare, iar un LED verde și unul galben indică semnalul de recepție. Pentru conectarea electrică pot fi utilizate cabluri cu secțiuni transversale diferite, în conformitate cu standardul IEC 60947-1, cu un cuplu de strângere de 0,5-1 Nm. Carcasa dispozitivului este fabricată din plastic auto-stingător din motive de siguranță.

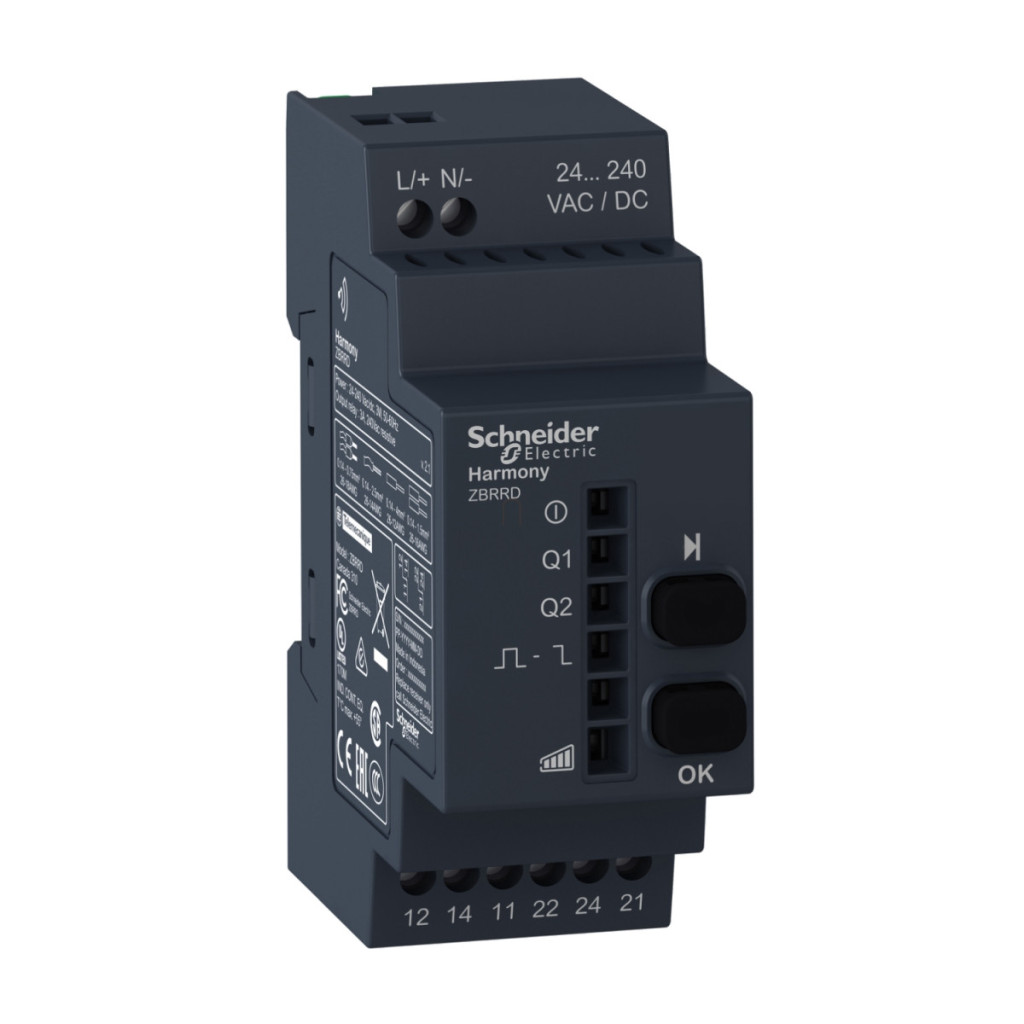

Schneider Electric Harmony XB5R - ZBRRD - unitate receptoare configurabilă, 2 ieșiri releu, monostabilă/bistabilă, 24 - 240 V c.a./c.c. date tehnice
Caracteristici generale
Familia de produse: Harmony
Tipul produsului: Unitate receptoare programabilă
Denumirea scurtă a dispozitivului: ZBRRD
Aplicație specifică: Interfață pentru actuatoare
Funcții modul: Bistabil, Monostabil
Timp de resetare: întârziere de 2 ms
Date de comunicare
Frecvență de transmisie: 2405 MHz
Clasă de emisie: 5M00G7W
Tip antenă: Omnidirecțională
Protocol port de comunicare: Zigbee green power la 2,4 GHz, conform standardului IEEE 802.15.4
Distanță maximă de detectare: 100 m în spațiu deschis, 25 m cu transmițător în cutie de plastic XAL D și receptor în carcasă metalică, 40 m între transmițător în cutie XAL D și receptor în carcasă metalică folosind antenă releu
Timp de răspuns: < 30 ms după apăsarea transmițătorului
Caracteristici electrice
Curent nominal de ieșire: 0,3 A 48 V CC (IEC 60947-5-1), 3 A 24 V CC (UL 508), 1,5 A 240 V CA (IEC 60947-5-1), 3 A 120 V CA (IEC 60947-5-1), 3 A 240 V c.a. (UL 508), 3 A 24 V c.c. (CSA C22.2 nr. 14), 3 A 240 V c.a. (CSA C22.2 nr. 14)
Tip ieșire: 2 relee
Contacte de ieșire: 2 C/O Izolare intrare-ieșire: Izolare galvanică Interval de întârziere: 0,5 s (toleranță: -15...15%)
Capacitate de comutare în VA: 1250 VA
Curent maxim de comutare: 5 mA CA/CC
Tensiune maximă de comutare: 250 V CA/CC
Tensiune nominală de alimentare: 24...240 V AC/DC 50/60 Hz - 10...10%
Capacitate de rupere: 15 W, 750 VA
Frecvența circuitului de control: 50...60 Hz +/- 10%
Protecție la scurtcircuit: siguranță rapidă de 0,4 A
Categorie de utilizare: AC-15: B300 (IEC 60947-5-1), DC-12 (IEC 60947-5-1)
Consum maxim de energie: 4 W AC/DC, 1 mW
Caracteristici mecanice
Poziție de funcționare: Orice poziție fără reducerea puterii nominale
Material carcasă: Plastic auto-stingător
LED-uri indicatoare de stare: 1 LED verde pentru alimentarea cu energie, 2 LED-uri verzi pentru activarea releului, 2 LED-uri verzi pentru modul de funcționare, 1 LED verde și galben pentru semnalul de recepție
Suport de montare: șină DIN simetrică de 35 mm (IEC 60715), placă de montare
Dimensiuni: 36 mm lățime, 108 mm înălțime, 75 mm adâncime
Caracteristici de mediu
Grad de protecție IP: IP20 (carcasă) conform IEC 60529, IP20 (conectori)
Temperatură ambiantă de depozitare: -40...70 °C
Umiditate relativă: 90% între -20...55 °C, fără condens (ETSI EN 300 440-1)
Rezistență la vibrații: +/- 7,5 mm (f= 5...14 Hz) conform IEC 60068-2-6, 2 gn (f= 8...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 16 ms) pentru 6000 de șocuri (IEC 60068-2-27)
Grad de poluare: 2 (IEC 60664-1)
Categorie de supratensiune: II (IEC 60664-1)
Rezistență de izolație: > 500 MOhm la 500 V CC (NF C 20-030)
Tensiune nominală de izolație: 250 V (IEC 60664-1)
Rezistență electrică: 100.000 de cicluri
Rezistență mecanică: 1.000.000 de cicluri
