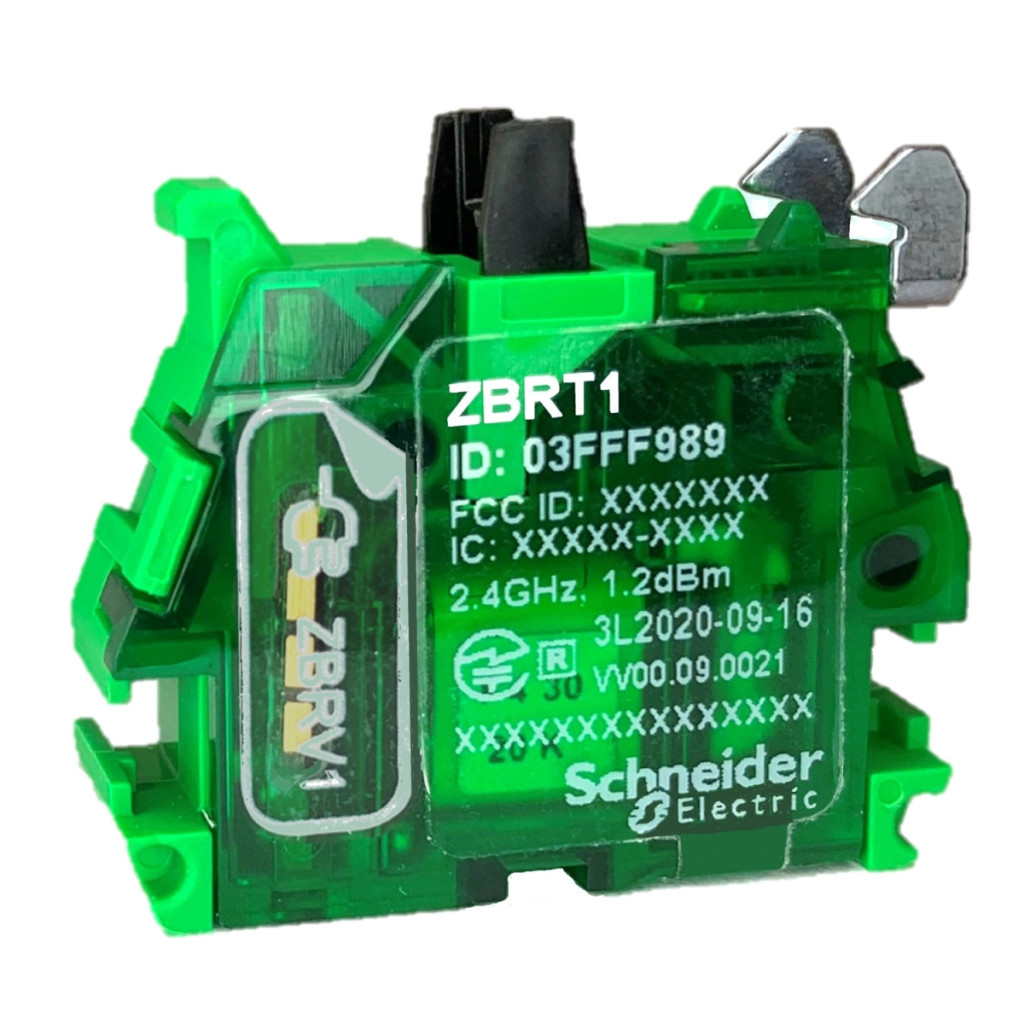

ZBRT1 din gama de produse Harmony XB5R de la Schneider Electric este un transmițător fără fir, fără baterii, care oferă soluția perfectă pentru mediile industriale în care instalarea butoanelor tradiționale cu fir este dificilă sau neeconomică. Acest dispozitiv inovator este un plus flexibil și rentabil pentru sistemele moderne de automatizare. Transmițătorul ZBRT1 este fabricat din plastic negru și se potrivește într-un orificiu de montare standard de 22 mm. Nu este necesară o sursă de alimentare externă pentru funcționarea dispozitivului, deoarece energia necesară pentru transmiterea datelor este generată prin apăsarea butonului. Dispozitivul comunică cu unitățile de recepție la o frecvență de 2405 MHz utilizând protocolul Zigbee green power, care respectă standardul IEEE 802.15.4. Distanța maximă de detectare în spațiu deschis poate fi de până la 100 de metri, iar atunci când este montat într-o cutie din plastic de tip XAL D și receptorul este plasat într-o carcasă metalică, aceasta este de 25 de metri. Cu ajutorul unei antene releu, această distanță poate fi mărită la 300 de metri. Parametrii tehnici ai ZBRT1 sunt remarcabili: are un consum maxim de energie de numai 1 mW, poate comunica pe 16 canale și utilizează tehnologia de modulație O-QPSK. Transmițătorul are o lățime de bandă de 5 MHz și un câștig de antenă de 0 dBi, cu o cursă totală de funcționare de 4,3 mm și o forță de 10 N necesară pentru schimbarea stării. Dispozitivul are un design extrem de robust, susținut de date privind durabilitatea mecanică: durată de viață de 1.000.000 de cicluri, rezistență la cădere liberă de 1.000 mm (conform IEC 60068-2-32) și rezistență excelentă la șocuri și vibrații. Dispozitivul poate funcționa într-un interval de temperatură de la -40 la +70 °C și poate rezista la o umiditate relativă de până la 95% fără condens. Protecția IP30 (pe partea din spate) și rezistența la impact IK03 garantează o funcționare fiabilă chiar și în medii industriale. ZBRT1 are dimensiuni practice: adâncime de instalare 42 mm, înălțime CAD totală 41,5 mm, lățime 30 mm și adâncime 43 mm. Fixarea este simplă, folosind un element de fixare sub cap cu un cuplu de 2-2,4 N.m. Transmițătorul este extrem de rapid: timpul de transfer al datelor și timpul de răspuns sunt mai mici de 2 ms. Produsul este conform cu standardele și reglementările internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508 și a fost testat și pentru compatibilitate electromagnetică (EMC). Transmițătorul wireless Schneider Electric ZBRT1 este alegerea perfectă pentru sistemele de automatizare industrială în care este necesară o soluție fiabilă, fără întreținere și flexibilă.
Schneider Electric Harmony XB5R - ZBRT1 - date tehnice bloc transmițător cu buton wireless
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Transmițător wireless și fără baterii
Denumire scurtă a produsului: XB5R
Material panou frontal: Plastic
Culoare: Negru
Diametru de montare: 22 mm
Frecvență de transmisie: 2405 MHz
Clasă de emisie: 5M00G7W Tip antenă: Omnidirecțională Date suplimentare Consum maxim de energie: 1 mW Număr de canale: 16 Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Adâncime de instalare: 42 mm
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm Adâncime totală CAD: 43 mm Cursă de funcționare: 4,3 mm (deplasare totală) Forță de funcționare: 10 N pentru a schimba starea electrică
Comunicare
Distanță maximă de detectare: 100 m în spațiu liber
Transmițător de 25 m în cutie de plastic de tip XAL D și receptor în carcasă metalică
Transmițător de 300 m în cutie de tip XAL D, cu receptor în carcasă metalică și antenă releu
Timp de achiziție date: 2 ms
Timp de răspuns: < 2 ms
Protocol port de comunicație: Zigbee green power la 2,4 GHz, în conformitate cu standardul IEEE 802.15.4
Condiții de mediu
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Umiditate relativă: 95% -40...70 °C, fără condens
Grad de protecție IP: IP30 (spate) conform IEC 60529
Grad de protecție IK: IK03 conform IEC 50102
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri Rezistență la impact: 25 gn (durată = 6 ms) pentru 6.000 de impacturi conform IEC 60068-2-27 (durată = 18 ms) accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semionduală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 11...500 Hz) conform IEC 60068-2-6
+/- 10 mm (f= 2...11 Hz) conform IEC 60068-2-6
Certificate și conformitate
Certificate de produs: CSA, GOST, CCC, C-Tick, UL, BT 2006/95/CE
Directive: 1999/5/CE - Directiva R&TTE, 2004/108/CE - Compatibilitate electromagnetică
