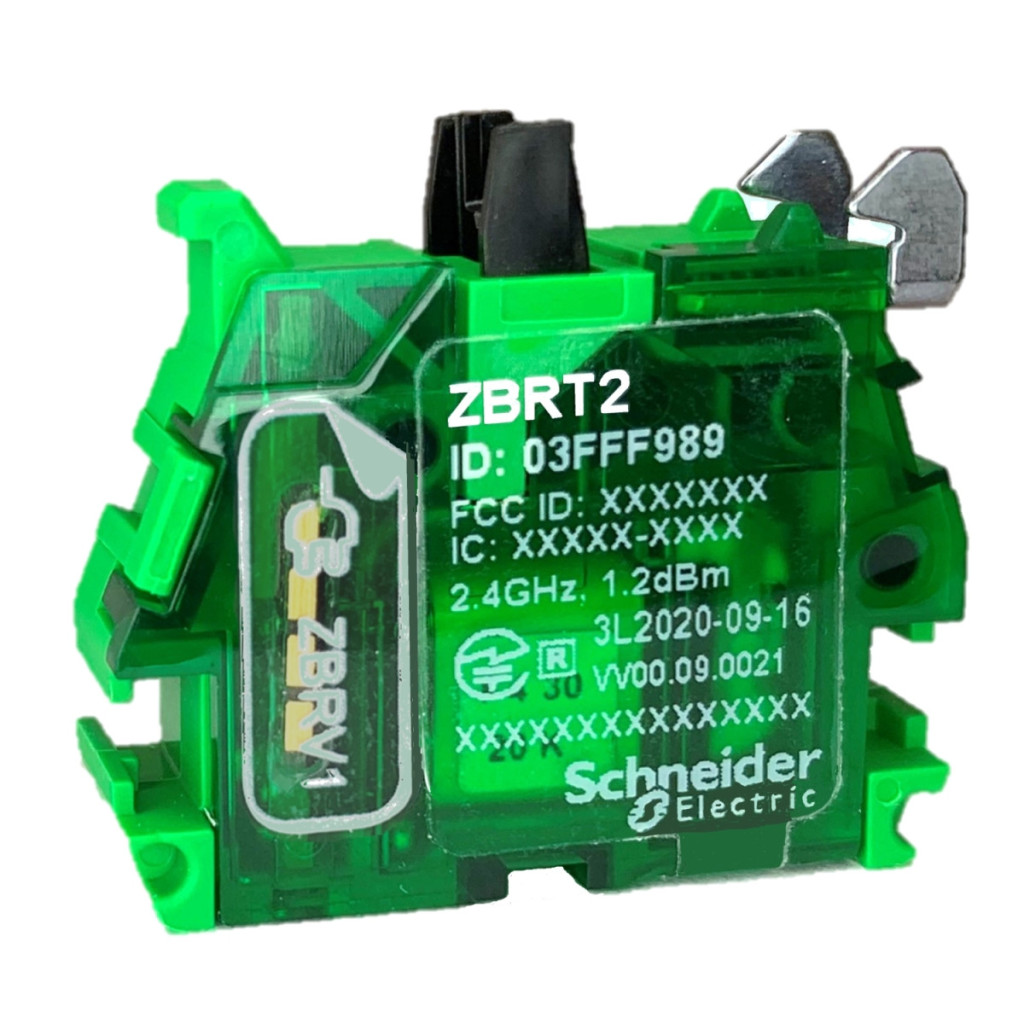

Transmițătorul cu buton fără fir și fără baterie ZBRT2 din familia de produse Schneider Electric Harmony XB5R este un dispozitiv inovator de control industrial care oferă o fiabilitate operațională remarcabilă pentru sistemele moderne de automatizare. Acest transmițător cu carcasă din plastic negru și funcție dublă este ideal pentru medii în care soluțiile tradiționale cu cablu ar fi dificil sau costisitor de implementat. Cea mai importantă caracteristică tehnică a modelului ZBRT2 este că nu necesită conexiune cu fir și nici înlocuirea bateriei, reducând astfel semnificativ cerințele de întreținere și costurile de operare pe termen lung. Dispozitivul convertește energia mecanică generată la acționarea butonului în energia electrică necesară pentru transmisia semnalului wireless. Unitatea de transmisie, care funcționează la o frecvență de 2405 MHz, utilizează tehnologia de modulație O-QPSK cu o lățime de bandă de 5 MHz, care asigură o comunicare stabilă și fiabilă. Antena omnidirecțională are un câștig de 0 dBi, ceea ce permite transmiterea uniformă a semnalului în toate direcțiile. O caracteristică specială a unității de transmisie ZBRT2 este raza sa de acțiune remarcabilă: poate comunica la distanțe de până la 100 de metri în spațiu deschis. Chiar dacă emițătorul se află într-o cutie de plastic de tip XAL D, iar receptorul într-o carcasă metalică, se poate obține o rază de acțiune de 25 de metri. Cu ajutorul unei antene releu și a unei amplasări adecvate, această distanță poate fi mărită până la 300 de metri. Protocolul de transfer de date este Zigbee green power, care respectă standardul IEEE 802.15.4 și funcționează la o frecvență de 2,4 GHz. Butonul poate comunica pe 16 canale diferite, permițând utilizarea mai multor dispozitive în același mediu fără interferențe. Transmițătorul consumă doar 1 mW de putere maximă în timpul funcționării, ceea ce face ca sistemul să fie extrem de eficient din punct de vedere energetic. ZBRT2 oferă, de asemenea, o soluție practică în ceea ce privește instalarea. Poate fi integrat cu ușurință în sistemele existente printr-un orificiu de montare standard de 22 mm. Se fixează cu o piuliță cu un cuplu de 2-2,4 Nm. Parametrii tehnici ai produsului includ o cursă de funcționare de 4,3 mm și o forță de acționare de 10 N. Durabilitatea sa mecanică excelentă este, de asemenea, un indicator al construcției sale de înaltă calitate: unitatea de transmisie poate efectua peste 400.000 de cicluri de comutare. Rezistența sa la șocuri este, de asemenea, remarcabilă, deoarece a rezistat la accelerații de 25 g / 6 ms (6000 de șocuri), 30 g / 18 ms și 50 g / 11 ms în diverse teste. În ceea ce privește rezistența la vibrații, poate rezista la vibrații de 5 g în intervalul 11-500 Hz și la o deviere de ±10 mm între 2 și 11 Hz.
Schneider Electric Harmony XB5R - Date tehnice ZBRT2
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Transmițător fără fir și fără baterii
Denumirea scurtă a produsului: XB5R
Materialul panoului frontal: Plastic
Culoare: Negru
Tip de funcționare: Mod dual
Date tehnice
Diametru de montare: 22 mm
Frecvență de transmisie: 2405 MHz
Clasă de emisie: 5M00G7W Tip antenă: Omnidirecțională Consum maxim de energie: 1 mW Număr de canale: 16 Tehnică de modulare: O-QPSK Lățime de bandă: 5 MHz Câștig antenă: 0 dBi
Adâncime de montare: 42 mm
Înălțime: 41,5 mm
Lățime: 30 mm
Adâncime: 43 mm
Cursă de funcționare: 4,3 mm (cursă completă)
Forță de acționare: 10 N
Rază de acțiune
Distanța maximă de detectare: 100 m în spațiu deschis
Distanța de detectare cu emițătorul într-o cutie de plastic și receptorul într-o carcasă metalică: 25 m
Distanța de detectare cu antenă releu: 300 m
Caracteristici temporale
Timp de detectare: 2 ms
Timp de răspuns: < 2 ms
Caracteristici de mediu
Temperatură de depozitare: -40...70 °C Temperatură de funcționare: -40...70 °C Umiditate relativă: 95% -40...70 °C (fără condens)
Protecție IP: IP30 (spate) conform IEC 60529
Protecție IK: IK03 conform IEC 50102
Caracteristici mecanice
Durată de viață mecanică: 400.000 de cicluri Rezistență la impact: 25 gn (durată = 6 ms) 6000 de impacturi conform IEC 60068-2-27
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerare semionduală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 11...500 Hz) conform IEC 60068-2-6
Rezistență la vibrații: +/- 10 mm (f= 2...11 Hz) conform IEC 60068-2-6
Certificate
CSA, CCC, UL, GOST, C-Tick
Protocol de comunicare: Zigbee green power la 2,4 GHz conform standardului IEEE 802.15.4
