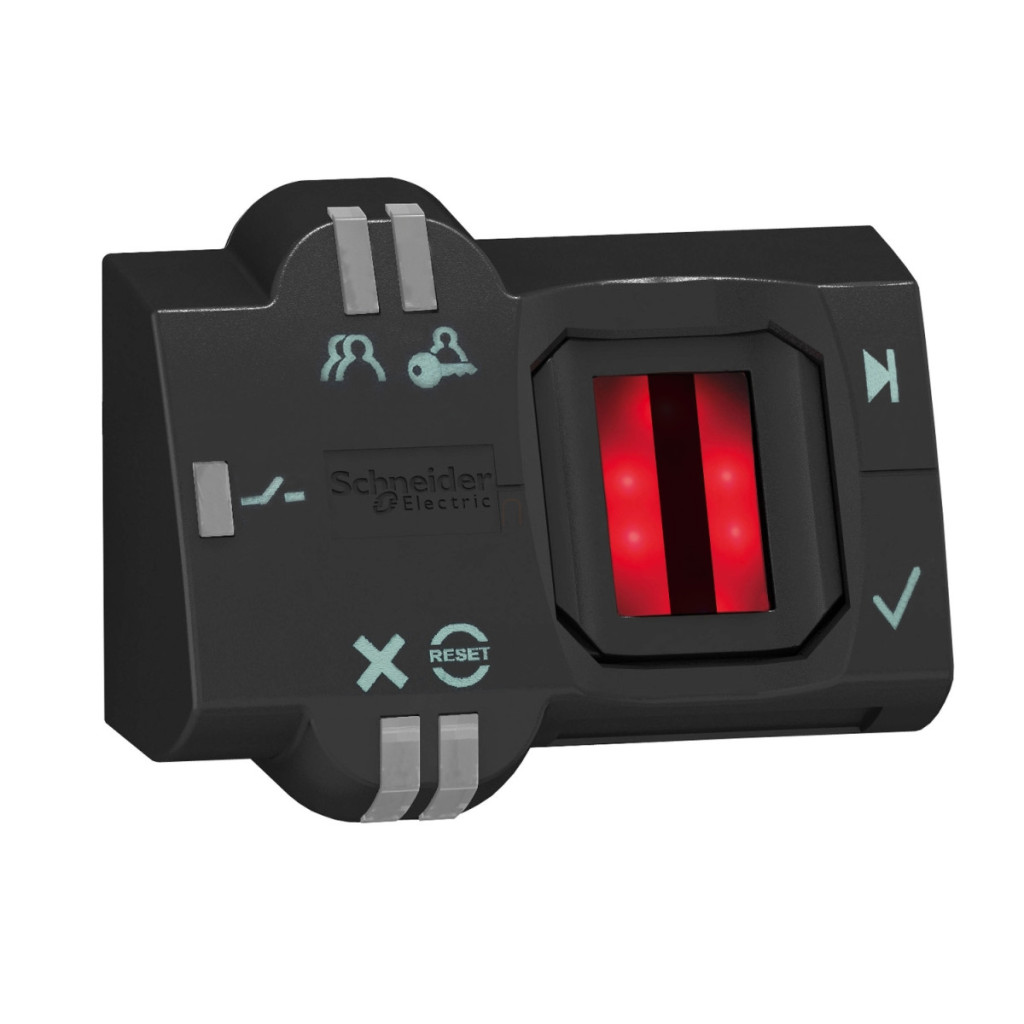

Comutatorul biometric XB5S1B2M12 din seria Harmony XB5S de la Schneider Electric este o soluție inovatoare pentru îmbunătățirea securității în aplicațiile industriale. Acest comutator bistabil cu cititor de amprente este o alegere excelentă pentru zonele care necesită un nivel ridicat de protecție a accesului, în special în sistemele de manipulare a materialelor și controlul mașinilor industriale. Designul tehnic al produsului garantează o protecție și o fiabilitate remarcabile. Comutatorul XB5S1B2M12, cu un diametru standard de montare de 22 mm, este fabricat cu o placă frontală din plastic de culoare gri închis și oferă o protecție IP excelentă: placa frontală are clasa de protecție IP65, iar placa din spate are clasa de protecție IP20, conform IEC 60529. Protecția NEMA 12 îmbunătățește și mai mult aplicabilitatea produsului în medii industriale. Unitatea de citire a amprentelor digitale poate stoca până la 200 de utilizatori, cu maximum 2 amprente digitale per utilizator, ceea ce o face ideală pentru grupuri de lucru mici și mijlocii, unde trebuie gestionate diferite niveluri de acces. Comutatorul are o ieșire PNP și funcționează cu o sursă de alimentare de 24 V c.c., cu o gamă de alimentare de 20-30 V c.c. Curentul maxim de comutare este de 200 mA, ceea ce este suficient pentru majoritatea sarcinilor de control industrial. Conectorul M12 cu un cablu de 0,2 metri asigură o instalare rapidă și fiabilă. Produsul are sisteme de protecție încorporate, inclusiv protecție împotriva polarității inverse, suprasarcină și scurtcircuit, ceea ce sporește și mai mult siguranța operațională. Protecția împotriva scurtcircuitului este asigurată de o siguranță externă de tip gG de 250 mA. Starea comutatorului biometric Schneider Electric XB5S1B2M12 este indicată de LED-uri clar vizibile: un LED verde indică starea ieșirii, LED-urile portocalii indică modul de înregistrare a administratorului și operatorului, în timp ce LED-urile roșii avertizează asupra unei defecțiuni sau a stării de resetare. La utilizarea produsului, trebuie luate în considerare timpii maximi de întârziere: 3 secunde + 0,5 ms per utilizator înregistrat la prima pornire, în timp ce timpii de resetare și de răspuns sunt ambii de 1,5 secunde. XB5S1B2M12 are o temperatură de funcționare cuprinsă între -5 °C și +50 °C și o temperatură de depozitare cuprinsă între -25 °C și +70 °C. Comutatorul este certificat CSA și UL, este conform cu standardele IEC 61000-6-4 și IEC 61000-6-2 și are marcajul CE. Valorile sale de rezistență la vibrații sunt de ±3 mm (f=5-9 Hz) și 1 g (f=9-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 50 g 11 ms conform IEC 60068-2-27, ceea ce îl face potrivit pentru utilizarea în medii industriale robuste.
Schneider Electric Harmony XB5S - XB5S1B2M12 - comutator biometric, bistabil, PNP, 24 V c.a./c.c., cu conector M12 Date tehnice
Caracteristici principale
Tipul produsului: Comutator biometric
Aplicații speciale: Manipularea materialelor, mașini industriale
Denumire scurtă a dispozitivului: XB5S
Material panou frontal: plastic gri închis
Diametru de montare: 22 mm
Tip ieșire: PNP
Grad de protecție IP: IP20 (spate) conform IEC 60529, IP65 (panou frontal) conform IEC 60529
Tip actuator: Durabil
Informații privind poziția actuatorului: 2 poziții
Profil actuator: cititor de amprente
Capacitate memorie: 200 de utilizatori, cu până la 2 amprente per utilizator
Informații suplimentare
Material carcasă: Poliamidă PA66
Material izolație cablu: PvR
Poziție de funcționare: Poziție orizontală, montare pe suprafață verticală, montare pe suprafață plană
Funcție modul: Bistabil
Indicație locală: 1 LED (verde) pentru indicarea stării de ieșire, 1 LED (portocaliu) pentru modul de înregistrare a administratorului, 1 LED (portocaliu) pentru modul de înregistrare a operatorului, 1 LED (roșu) pentru defect, 1 LED (roșu) pentru resetare
Protecție la scurtcircuit: siguranță externă de 250 mA, Tip gG Tensiune nominală de alimentare: 24 V CC Conexiune electrică: conector M12 cu cablu de 0,2 m Limite de tensiune de alimentare: 20-30 V CC Tipuri de protecție: polaritate inversă, protecție la suprasarcină, scurtcircuit Curent maxim de comutare: 200 mA Tensiune reziduală: 1 V în stare închisă
Consum de curent: <= 70 mA fără sarcină
Întârziere maximă la prima pornire: 3 s + 0,5 ms per utilizator înregistrat
Întârziere maximă de resetare: 1,5 s
Întârziere maximă a timpului de răspuns: 1,5 s
Condiții de mediu
Familia de produse: Harmony XB5S
Temperatura ambiantă în timpul depozitării: -25…70 °C
Temperatura ambiantă în timpul funcționării: -5…50 °C Grad de protecție NEMA: NEMA 12 Standarde: IEC 61000-6-4, IEC 61000-6-2 Certificări ale produsului: CSA, UL Rezistență la vibrații: +/- 3 mm (f= 5…9 Hz) conform IEC 60068-2-6, 1 gn (f= 9…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 50 gn 11 ms conform IEC 60068-2-27
