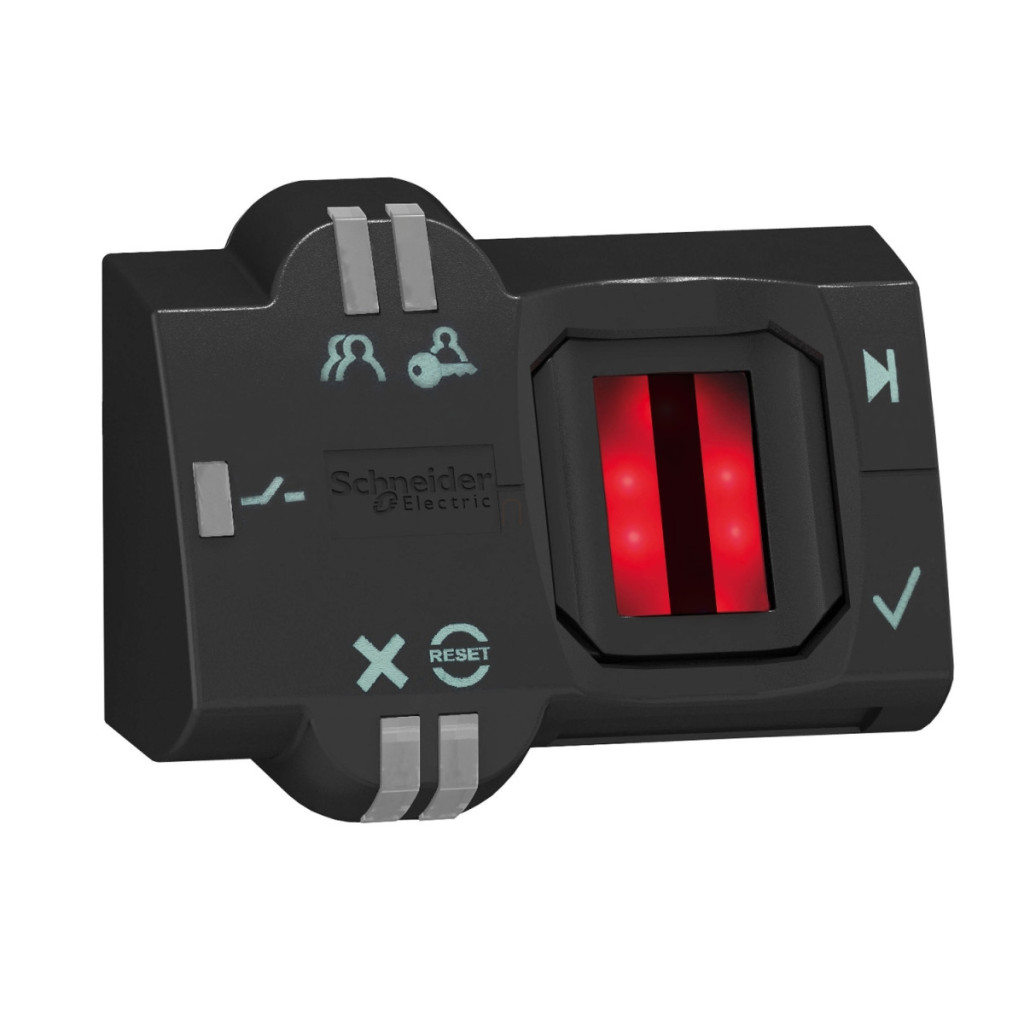

Comutatorul biometric XB5S2B2M12 din seria Harmony XB5S de la Schneider Electric oferă o soluție inovatoare de protecție a accesului industrial, care garantează că numai persoanele autorizate pot accesa mașinile și echipamentele. Acest comutator monostabil, cu carcasă din plastic gri închis și dimensiune standard de montare de 22 mm, se potrivește perfect în panourile de control utilizate în medii industriale. Principalul avantaj al dispozitivului este tehnologia de citire a amprentelor digitale, care poate stoca până la 200 de utilizatori, cu două amprente digitale per utilizator. Comutatorul funcționează cu o alimentare de 24 V c.c. (în intervalul 20-30 V c.c.) și are un tip de ieșire PNP. Conexiunea electrică se realizează printr-un conector M12 de 0,2 metri, care facilitează instalarea și întreținerea. Comutatorul are un curent maxim de comutare de 200 mA și o tensiune reziduală de numai 1V când este închis. Comutatorul Harmony XB5S XB5S2B2M12 are caracteristici avansate de protecție, inclusiv protecție la suprasarcină, scurtcircuit și polaritate inversă. Are protecție IP65 pe partea frontală a panourilor de control și protecție IP20 pe partea din spate, ceea ce îl face ideal pentru medii industriale și aplicații de manipulare a materialelor. Starea de funcționare a comutatorului biometric este indicată de LED-uri clar vizibile: LED-urile verzi indică starea de ieșire, LED-urile portocalii indică modul de înregistrare a administratorului și operatorului, iar LED-urile roșii indică starea de defect și funcția de resetare. Calitatea înaltă a produsului este garantată de conformitatea sa cu standardele și certificările internaționale (CSA, UL). De asemenea, este conform cu standardele IEC 61000-6-2 și IEC 61000-6-4. Rezistența comutatorului este remarcabilă: până la 50 g, rezistență la șocuri de 11 ms conform IEC 60068-2-27 și rezistență la vibrații de ±3 mm (5-9 Hz) și 1 g (9-500 Hz) conform IEC 60068-2-6. Intervalul de temperatură de funcționare este între -5 °C și +50 °C, iar intervalul de temperatură de depozitare este între -25 °C și +70 °C. Produsul are un grad de protecție NEMA 12, ceea ce sporește și mai mult fiabilitatea sa în medii dure.
Schneider Electric Harmony XB5S - XB5S2B2M12 - comutator biometric, monostabil, PNP, 24 V c.a./c.c., cu conector M12 Date tehnice
Caracteristici generale
Tipul produsului: Comutator biometric
Grupa de produse: Harmony XB5S
Domeniu de aplicare: Mașini industriale, Manipularea materialelor
Denumire scurtă a dispozitivului: XB5S
Material panou frontal: Plastic gri închis
Diametru de instalare: 22 mm
Caracteristici electrice
Tip ieșire: PNP
Tensiune de alimentare: 24 V CC
Interval de tensiune de alimentare: 20...30 V CC
Conexiune electrică: conector M12 de 0,2 m
Curent maxim de comutare: 200 mA
Tensiune reziduală: 1 V (în stare închisă)
Consum de curent: <= 70 mA (fără sarcină)
Protecție la scurtcircuit: siguranță externă de 250 mA, tip gG
Caracteristici de protecție și siguranță
Grad de protecție IP: IP65 (panou frontal) conform IEC 60529
IP20 (panou posterior) conform IEC 60529
Grad de protecție NEMA: NEMA 12 Tipuri de protecție: Protecție la suprasarcină, Protecție la scurtcircuit, Protecție la polaritate inversă Caracteristici mecanice și fizice Tipul actuatorului: Momentan Profilul actuatorului: Cititor de amprente
Capacitate memorie: 200 de utilizatori, 2 amprente per utilizator
Material carcasă: Poliamidă PA66
Material izolație cablu: PvR
Funcție modul: Monostabilă
Poziție de instalare
Poate fi montat pe o suprafață verticală
Poziție orizontală
Poate fi montat pe o suprafață plană
Indicatori
Indicatori locali: 1 LED (verde) pentru indicarea stării ieșirii
1 LED (portocaliu) pentru modul de înregistrare a administratorului
1 LED (portocaliu) pentru modul de înregistrare a operatorului
1 LED (roșu) pentru indicarea defectelor
1 LED (roșu) pentru operațiunea de resetare
Parametri de sincronizare
Întârziere maximă la pornire: 3 s + 0,5 ms per utilizator înregistrat
Întârziere maximă la recuperare: 1,5 s
Întârziere maximă la răspuns: 1,5 s
Parametri de mediu
Temperatură de funcționare: -5...50 °C
Temperatură de depozitare: -25...70 °C
Standarde și certificări
Standarde: IEC 61000-6-2, IEC 61000-6-4
Certificări de produs: CSA, UL
Marcaj CE
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 5...9 Hz) conform IEC 60068-2-6
1 gn (f= 9...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn 11 ms conform IEC 60068-2-27
