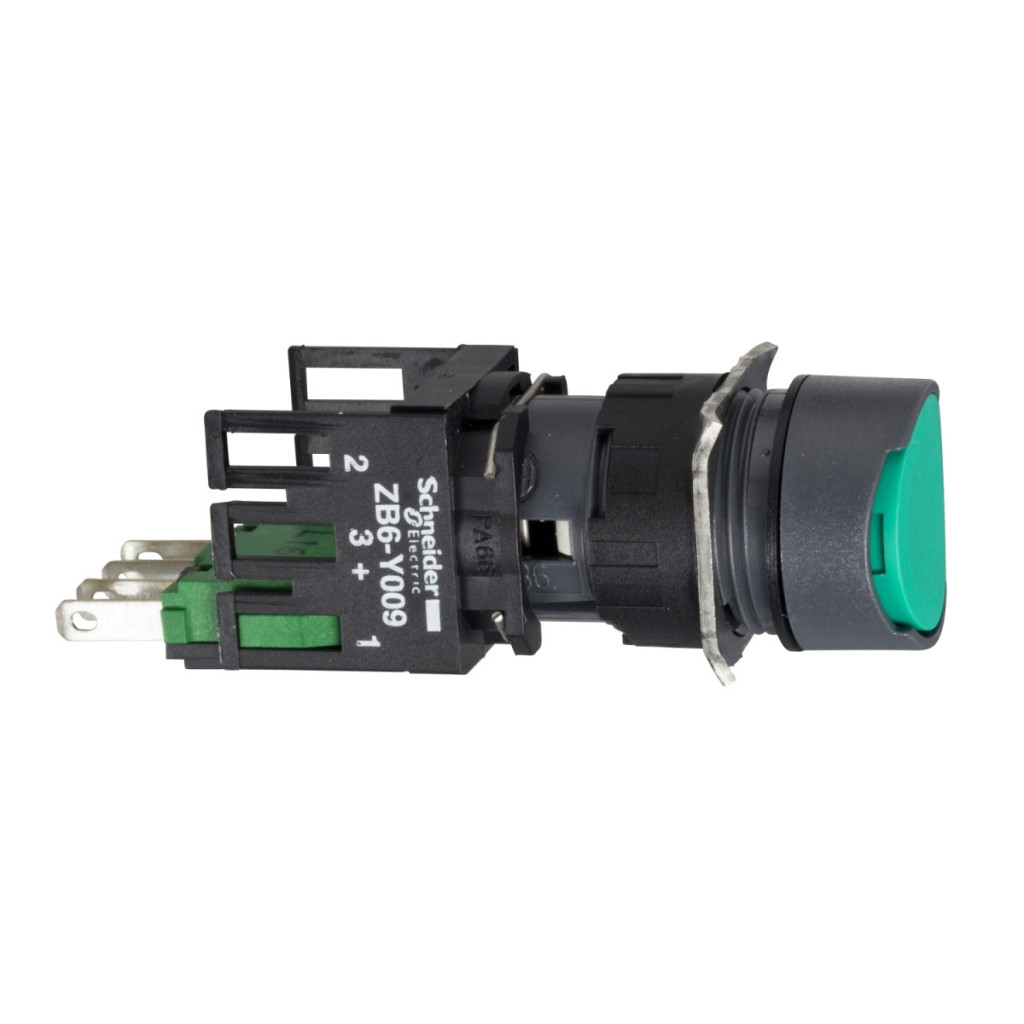

Schneider Electric Harmony XB6AA31B este un buton complet care face parte din familia de produse Harmony XB6. Acest buton verde cu cap rotund poate fi utilizat pentru a implementa funcții de control într-o gamă largă de aplicații industriale și comerciale. Cu un diametru de montare de 16 mm, acesta oferă o soluție compactă, asigurând în același timp o funcționare fiabilă. Produsul are o suprafață de control verde, adâncită, nemarcată, ceea ce îl face ușor de identificat pe panoul de control. Dispune de o funcție de revenire cu arc și un contact 1NO (unul normal deschis), care oferă o gamă largă de aplicații. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce garantează o conductivitate electrică excelentă și o durată lungă de viață. Butonul este echipat cu conectori Faston de 2,8 x 0,5 mm, facilitând o conexiune rapidă și sigură. XB6AA31B are parametri tehnici remarcabili. Durata sa de viață mecanică este de 2 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri atât pentru AC-15, cât și pentru DC-13, la 230 V, frecvență de funcționare <3600 cicluri/oră și factor de încărcare 0,5, conform IEC 60947-5-1 Anexa C. Tensiunea nominală de izolare este de 250 V (grad de poluare 3) conform IEC 60947-1, în timp ce rezistența la tensiune de impuls este de 4 kV conform IEC 60947-1. Curentul nominal de funcționare al butonului este de 3 A la 120 V, 1,5 A la 240 V în modul de funcționare AC-15 (B300) și 0,22 A la 125 V și 0,1 A la 250 V în modul de funcționare DC-13 (R300), în conformitate cu IEC 60947-5-1. Butonul XB6AA31B este deosebit de potrivit pentru utilizarea în medii industriale, datorită clasei de protecție IP65 conform IEC 60529. De asemenea, este conform cu cerințele NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. Intervalul său de temperatură de funcționare este de la -25 la 70 °C, iar intervalul de temperatură de depozitare este de la -40 la 70 °C. Are o rezistență remarcabilă la vibrații (±3 mm și 5 gn, 2 până la500 Hz conform IEC 60068-2-6) și rezistență la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației semisinusoidale conform IEC 60068-2-27). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 4520, JIS C 852 și CSA C22.2 Nr. 14. De asemenea, are certificări GOST, CCC, UL și CSA. Butonul XB6AA31B este alegerea ideală pentru panouri de control, mașini și interfețe de echipamente unde funcționarea fiabilă și durata lungă de viață sunt cerințe esențiale.
Harmony XB6 - Date tehnice XB6AA31B
Date tehnice generale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet
Denumire scurtă a produsului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Tipul și compoziția contactului: 1 NO (normal deschis)
Funcționarea contactului: Deschidere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Dimensiuni și instalare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalului ISO n°1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (comutare electrică NO), 3,5 mm (cursă completă)
Forță de funcționare: 3,5 N NO schimbare electrică de stare
Caracteristici electrice
Durată de viață mecanică: 2.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: siguranță de tip gG de 6 A
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1
1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție a contactului electric: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50 și CSA C22.2 Nr. 94
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-1, JIS C 4520, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 nr. 14
Certificări de produs: GOST, CCC, UL, CSA
Rezistență
Rezistență la vibrații: ±3 mm (f=2...500 Hz) conform IEC 60068-2-6
5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA, la un nivel de încredere de 90% conform IEC 60947-5-4.
