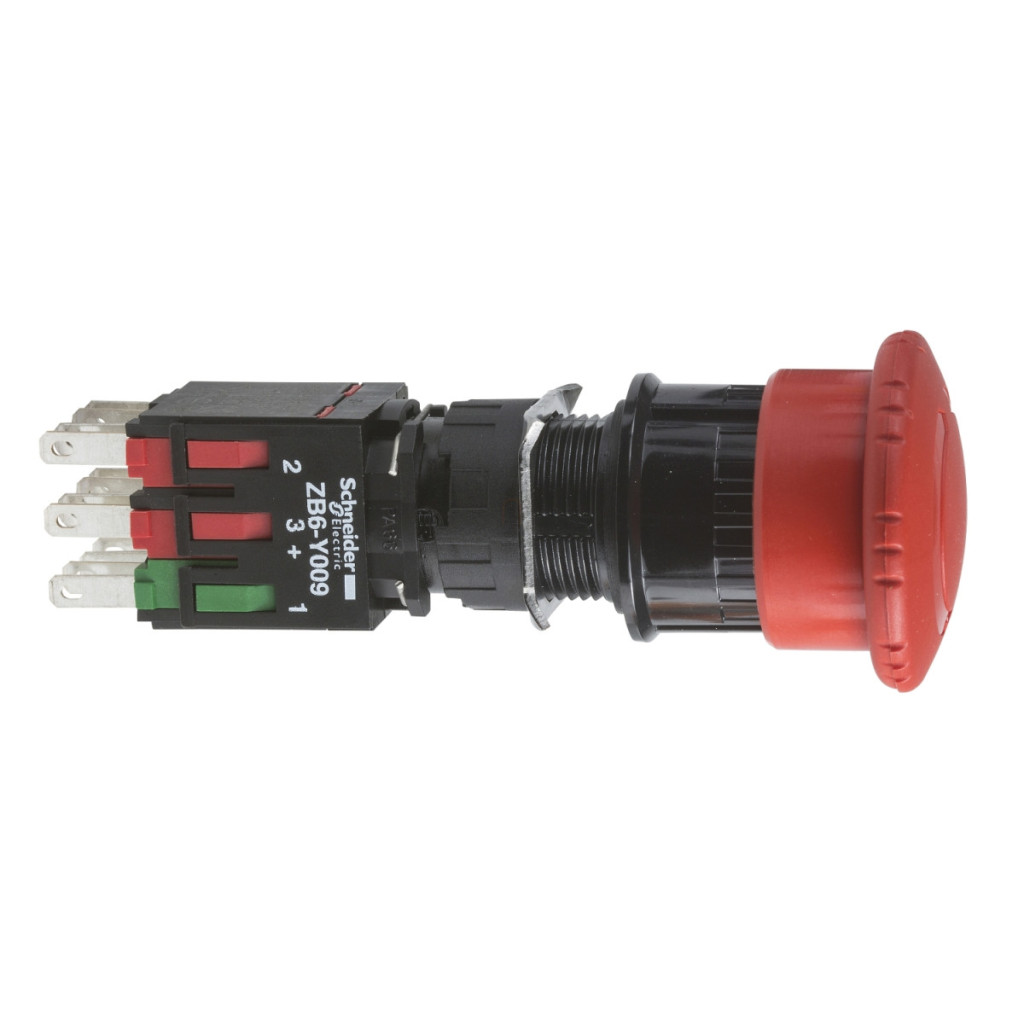

Butonul de oprire de urgență XB6AS8349B din gama de produse Schneider Electric Harmony XB6 este o componentă cheie în aplicațiile critice de siguranță. Acest buton de oprire de urgență compact, dar extrem de fiabil, are un diametru de montare de 16 mm, ceea ce îl face extrem de flexibil în ceea ce privește instalarea. Butonul roșu, cu diametrul de 30 mm, în formă de ciupercă, este ușor de recunoscut în caz de urgență, fiind ideal pentru mediile industriale în care intervenția rapidă poate salva vieți. Produsul are parametri tehnici excelenți, asigurând o funcționare fiabilă pe termen lung. Butonul de blocare rămâne apăsat după activare și poate fi eliberat numai prin rotire (rotire pentru eliberare), ceea ce împiedică resetarea accidentală. Configurația sa de contact este 1NO + 2NC, adică are un contact normal deschis și două contacte normal închise cu caracteristici de rupere lentă. Este conectat cu conectori Faston (2,8 x 0,5 mm). Harmony XB6AS8349B are dimensiuni compacte: 30 mm înălțime și lățime și 77 mm adâncime. Distribuția terminalelor sale conform standardului ISO este: (31-32) NC, (13-14) NO și (21-22) NC. Produsul este ușor de instalat și poate fi montat pe panouri cu o grosime de 1-6 mm. Designul cu deschidere pozitivă al butonului este conform cu anexa K a standardului IEC 60947-5-1, care este o cerință de bază pentru sistemele de siguranță. Parametrii cursei de funcționare sunt definiți cu precizie: 1 mm pentru schimbarea electrică a stării contactelor NC, 2 mm pentru schimbarea contactelor NO și un total de 3,5 mm pentru întreaga cursă de funcționare. Forța necesară pentru acționarea butonului de oprire de urgență Schneider Electric XB6AS8349B este de 3,5 N pentru contactele NO și de 4,5 N pentru contactele NC. Are o durată de viață mecanică excepțional de lungă: producătorul garantează 100.000 de cicluri de comutare. Contactele sale sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și rezistență la uzură. Se recomandă o siguranță de tip 6 A gG ca protecție împotriva scurtcircuitelor. Parametrii electrici ai produsului sunt, de asemenea, remarcabili. Tensiunea nominală de izolare este de 250 V (la gradul de poluare 3), în conformitate cu standardul IEC 60947-1. Tensiunea nominală de impuls este de 4 kV. Valorile curentului nominal de funcționare depind de aplicație: 3 A la 120 V sau 1,5 A la 240 V în categoria AC-15 și 0,1 A la 250 V sau 0,22 A la 125 V în categoria DC-13. Durata sa de viață electrică este impresionantă atât în categoria AC-15, cât și în categoria DC-13: 1.000.000 de cicluri de comutație la 230 V, cu o frecvență de comutație mai mică de 3.600 pe oră și un factor de încărcare de 0,5. Fiabilitatea sa electrică (Λ) este mai mică de 10^(-8) la 5 V și 1 mA, cu un nivel de încredere de 90%.
Schneider Electric Harmony XB6 - XB6AS8349B - roșu Ø30 Buton de oprire de urgență Ø16 declanșator cu blocare și eliberare prin rotire 1NO+2NC Date tehnice
Caracteristici cheie
Familia de produse: Harmony XB6
Tipul produsului: Buton complet de oprire de urgență
Denumirea scurtă a dispozitivului: XB6
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Forma capului indicatorului: Rotundă
Tip de funcționare: Blocare mecanică
Metodă de resetare: Poate fi eliberat prin rotire
Buton de acționare: Ciupercă roșie Ø 30 mm, fără marcaj
Tip și compoziție contact: 1 NO + 2 NC
Funcționare contact: Întrerupere lentă
Conexiune: Conectori Faston, dimensiune: 2,8 x 0,5 mm
Dimensiuni
Înălțime: 30 mm
Lățime: 30 mm
Adâncime: 77 mm
Alocare terminale ISO n°1: (31-32)NC, (13-14)NO, (21-22)NC Poziție de funcționare: Orice poziție
Tip cheie: Cheie 200
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Parametri de funcționare
Cursă de funcționare: 1 mm (schimbare de stare electrică NC), 2 mm (schimbare de stare electrică NO), 3,5 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare de stare contact NO, 4,5 N schimbare de stare contact NC
Durată de viață mecanică: 100.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: siguranță de tip 6 A gG
Parametri electrici
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, conform AC-15, B300; 1,5 A la 240 V, conform AC-15, B300; 0,1 A la 250 V, conform DC-13, R300; 0,22 A la 125 V, conform DC-13, R300
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, <3600 cicluri/oră, cu un factor de încărcare de 0,5
Fiabilitate electrică: Λ < 10exp(-8) la 5 V, 1 mA cu un nivel de încredere de 90%
Caracteristici de mediu
Tratament de protecție: TC
Temperatură de depozitare: -40...70 °C Temperatură de funcționare: -25...70 °C Clasa de protecție a contactului electric: Clasa II conform IEC 61140 Grad de protecție IP: IP65 conform IEC 60529 Protecție NEMA: NEMA 13, NEMA 4, NEMA 4X
Standarde și certificări
Certificări: CSA, CCC, GOST, UL
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz), 5 gn (f= 2...500 Hz) Rezistență la impact: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms)
