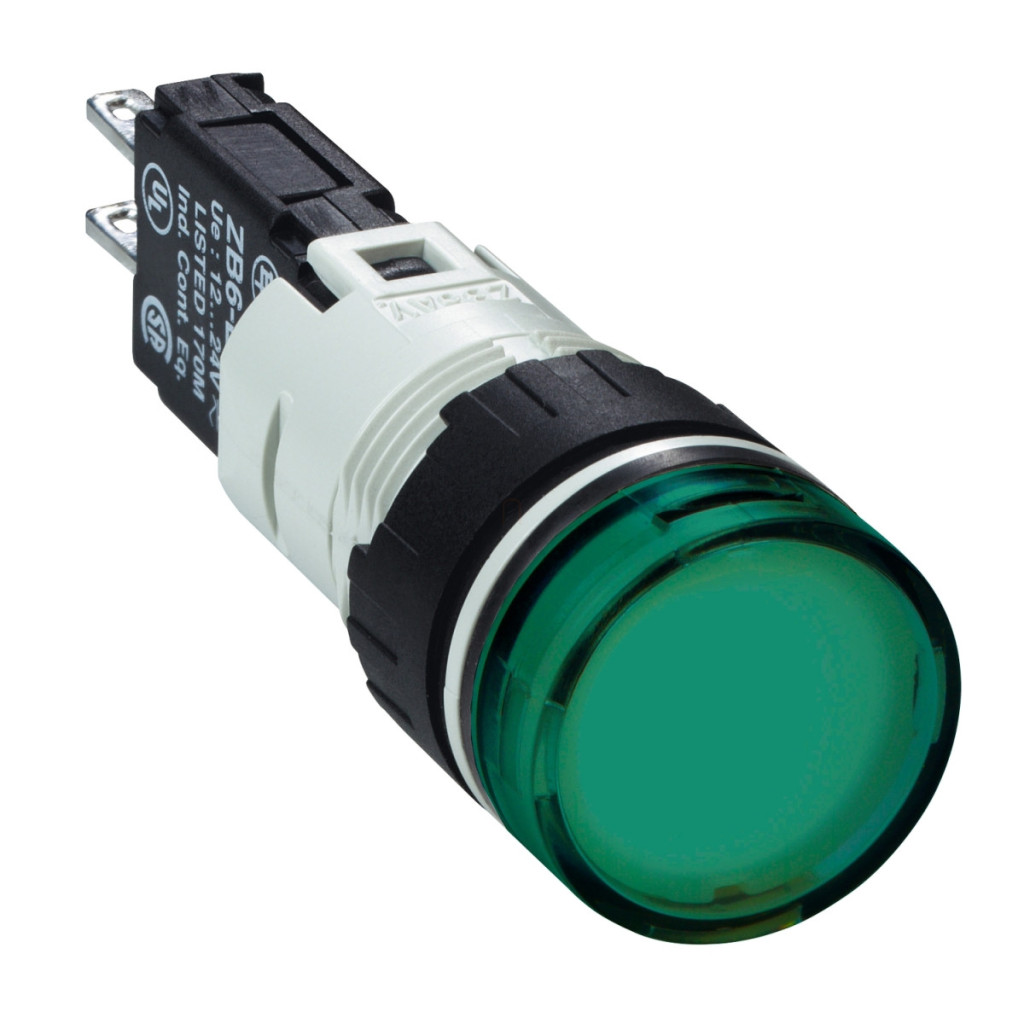

Indicatorul luminos complet XB6AV3BB din gama de produse Schneider Electric Harmony XB6 este combinația perfectă între fiabilitate și design profesional pentru aplicații industriale. Acest indicator luminos rotund, din plastic verde, cu un diametru de montare de 16 mm, are o sursă de lumină LED integrată care oferă performanțe optime la 12...24 V AC/DC. Lampa de semnalizare XB6AV3BB are dimensiuni compacte: 18 mm înălțime și lățime și 57 mm adâncime, fiind ideală pentru instalarea în spații restrânse. Produsul are protecție IP65 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94, asigurând o rezistență excelentă la praf și umiditate, chiar și în condiții de mediu dificile. Conexiunea electrică se realizează cu conectori Faston de 2,8 x 0,5 mm. Parametrii tehnici ai acestuia sunt impresionanți: tensiunea nominală de izolare este de 250 V (la gradul de poluare 2) în conformitate cu IEC 60947-1, iar tensiunea nominală de rezistență la impulsuri este de 4 kV. Indicatorul luminos funcționează în mod continuu, cu o tensiune de alimentare cuprinsă între 6 și 30 V CA/CC și un consum de curent de numai 15 mA. Produsul are o rezistență excelentă la supratensiune: 1 kV contact direct și 2 kV prin aer, în conformitate cu IEC 61000-4-5. Lampa indicatoare are o gamă de temperaturi de funcționare de la -25 la 70 °C și o gamă de temperaturi de depozitare de la -40 la70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Lampa indicatoare Schneider Electric XB6AV3BB este conformă cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 nr. 14 și diverse standarde JIS. De asemenea, are certificări UL, CCC, GOST și CSA, care confirmă fiabilitatea și calitatea produsului. Lampa indicatoare are o rezistență la vibrații de ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la impact este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Produsul are o compatibilitate electromagnetică excelentă: este rezistent la tranzienți rapizi (2 kV conform IEC 61000-4-4), câmpuri electromagnetice (10 V/m conform IEC 61000-4-3) și descărcări electrostatice (6 kV contact, 8 kV aer conform IEC 61000-4-2), iar emisiile sale electromagnetice sunt de clasa B conform IEC 55011.
Schneider Electric Harmony XB6 - XB6AV3BB - Indicator luminos complet Ø16, rotund, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Indicator luminos complet
Denumire scurtă a produsului: XB6
Material panou frontal: Plastic
Diametru de instalare: 16 mm
Formă unitate de semnalizare: Rotundă
Culoarea lămpii/abajurului: Verde
Caracteristici sursă de lumină
Tip sursă de lumină: LED
Soclu bec: LED integrat
Alimentare unitate de iluminat: Directă
Tensiune nominală de alimentare: 12...24 V CA/CC
Dimensiuni
Înălțime: 18 mm
Lățime: 18 mm
Adâncime: 57 mm
Caracteristici electrice
Descrierea conexiunii ISO n°1: (+ -)PL
Conexiuni - blocuri terminale: Conectori Faston, dimensiune conector: 2,8 x 0,5 mm
Tensiune nominală de izolație: 250 V (grad de poluare 2) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Limite de tensiune de alimentare: 6...30 V c.a./c.c.
Consum de curent: 15 mA
Rezistență la supratensiune:1 kV contact direct conform IEC 61000-4-5, 2 kV prin aer conform IEC 61000-4-5
Condiții de mediu
Protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde și certificări
Standarde: IEC 60947-5-5, JIS C 852, IEC 60947-1, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: UL, CCC, GOST, CSA
Rezistență
Rezistență la vibrații: ±3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2, 8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
Caracteristici de funcționare
Poziție de funcționare: Orice poziție
