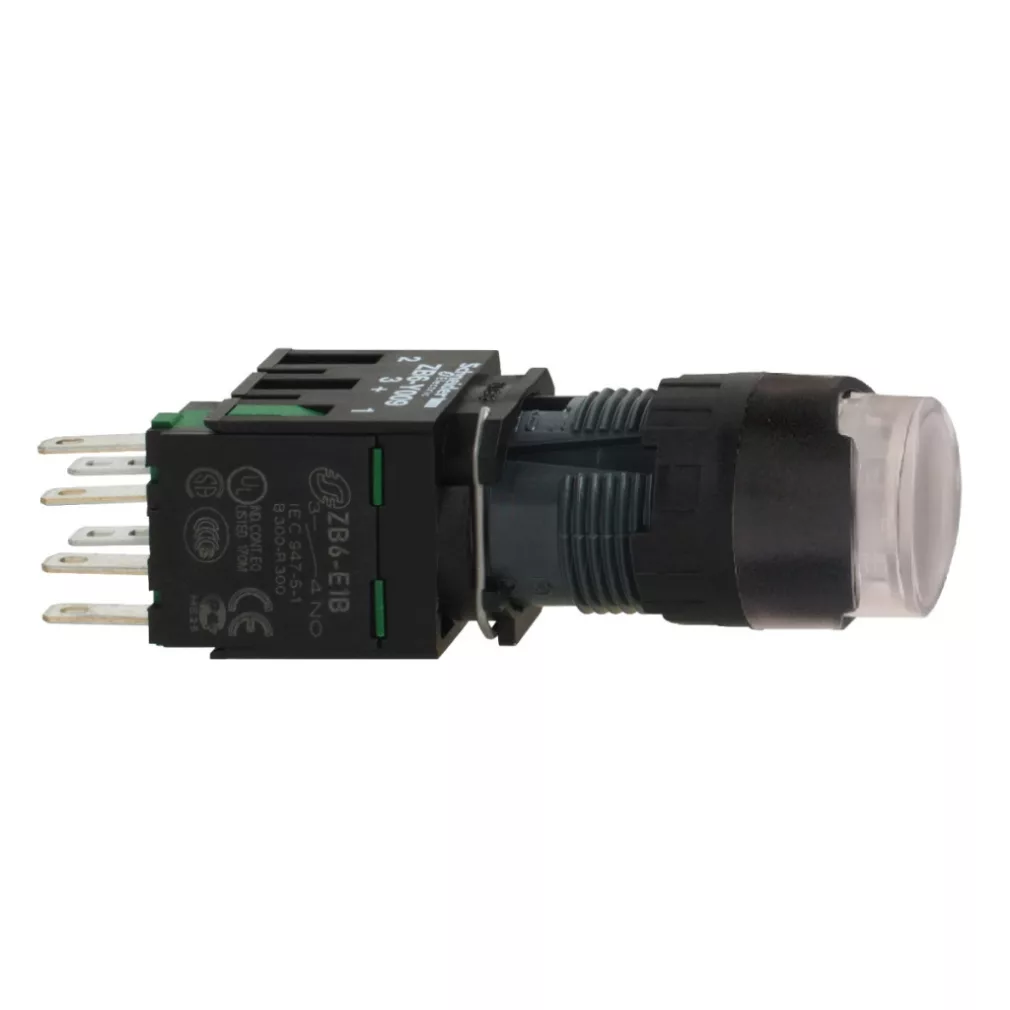

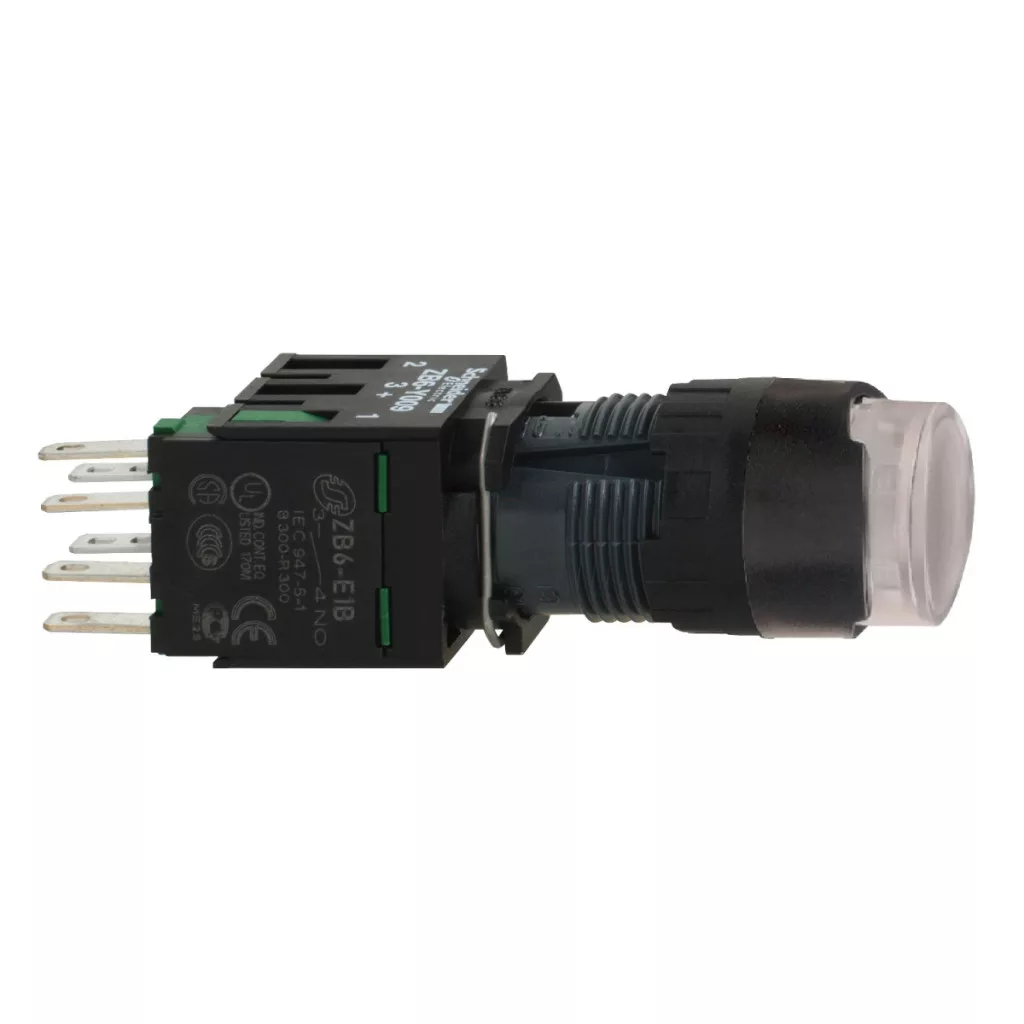

Butonul iluminat complet Schneider Electric Harmony XB6 seria XB6AW1B1B este soluția ideală pentru sisteme de control industrial, dulapuri de distribuție și panouri de control. Acest buton iluminat alb, cu diametrul de 16 mm, are o funcție de revenire cu arc și 1 contact NO și poate fi acționat cu o tensiune de alimentare de 12-24 V CA/CC. Avantajele remarcabile ale acestui produs includ designul compact, fiabilitatea excelentă și durata lungă de viață. Butonul XB6AW1B1B are o adâncime totală de 57 mm și o lățime și înălțime de 18 mm, permițând instalarea cu economie de spațiu chiar și în spații înguste. Produsul are un panou frontal din plastic cu un cap indicator rotund și un actuator alb, nemarcat, încastrat, care se integrează armonios în orice mediu industrial. Butonul este conectat folosind conectori Faston de 2,8 x 0,5 mm, permițând o conectare ușoară și sigură la sistemul de control. Caracteristicile tehnice ale butonului XB6AW1B1B sunt remarcabile. Contactul 1 NO (normal deschis) are o acțiune de rupere lentă, ceea ce sporește siguranța comutării. Butonul cu sursă de lumină LED are o iluminare constantă, care oferă operatorului o indicație clar vizibilă a stării butonului. Produsul are o forță de acționare de 3,5 N și o cursă totală de acționare de 3,5 mm, din care 1 mm este deplasarea necesară pentru schimbarea stării electrice. Contactele sunt realizate din aliaj de argint (Ag/Ni), care are o conductivitate și o rezistență la uzură excelente. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 6 A. Caracteristicile electrice ale produsului sunt remarcabile, cu o tensiune de izolație de 250 V (la gradul de poluare 3) și o rezistență la supratensiune de 4 kV, în conformitate cu IEC 60947-1. Valorile curentului de funcționare variază în funcție de tipul de sarcină: în modul AC-15, 3 A la 120 V și 1,5 A la 240 V, iar în modul DC-13, 0,1 A la 250 V și 0,22 A la 125 V. Durata de viață electrică este de 1 milion de cicluri de comutare atât în modul AC-15, cât și în modul DC-13, la 230 V, cu o frecvență de comutare mai mică de 3600 cicluri/oră și un factor de încărcare de 0,5. Intervalul de tensiune de alimentare al produsului este de 6-30 V CA/CC, cu un consum de curent de 15 mA. Butonul cu protecție IP65 este ideal pentru utilizarea în medii protejate împotriva prafului și jeturilor de apă și, de asemenea, este conform cu standardele NEMA 4, 4X și 13, fiind potrivit atât pentru aplicații interioare, cât și exterioare.
Harmony XB6 - XB6AW1B1B - Buton iluminat complet Ø16 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumire scurtă a produsului: XB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, nemarcat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - blocuri terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
[Us] tensiune nominală de alimentare: 12...24 V c.a./c.c.
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea blocului de borne ISO nr. 1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (fără schimbare electrică de stare) 3,5 mm (cursă completă)
Forță de acționare: 3,5 N fără schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 6 A gG
[Ui] Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, DC-13 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% conform IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Imunitate la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Mediu
Protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde: JIS C 4520, IEC 60947-1, IEC 60947-5-1, JIS C 852, IEC 60947-5-5, CSA C22.2 nr. 14
Certificări de produs: GOST, CSA, UL, CCC
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
