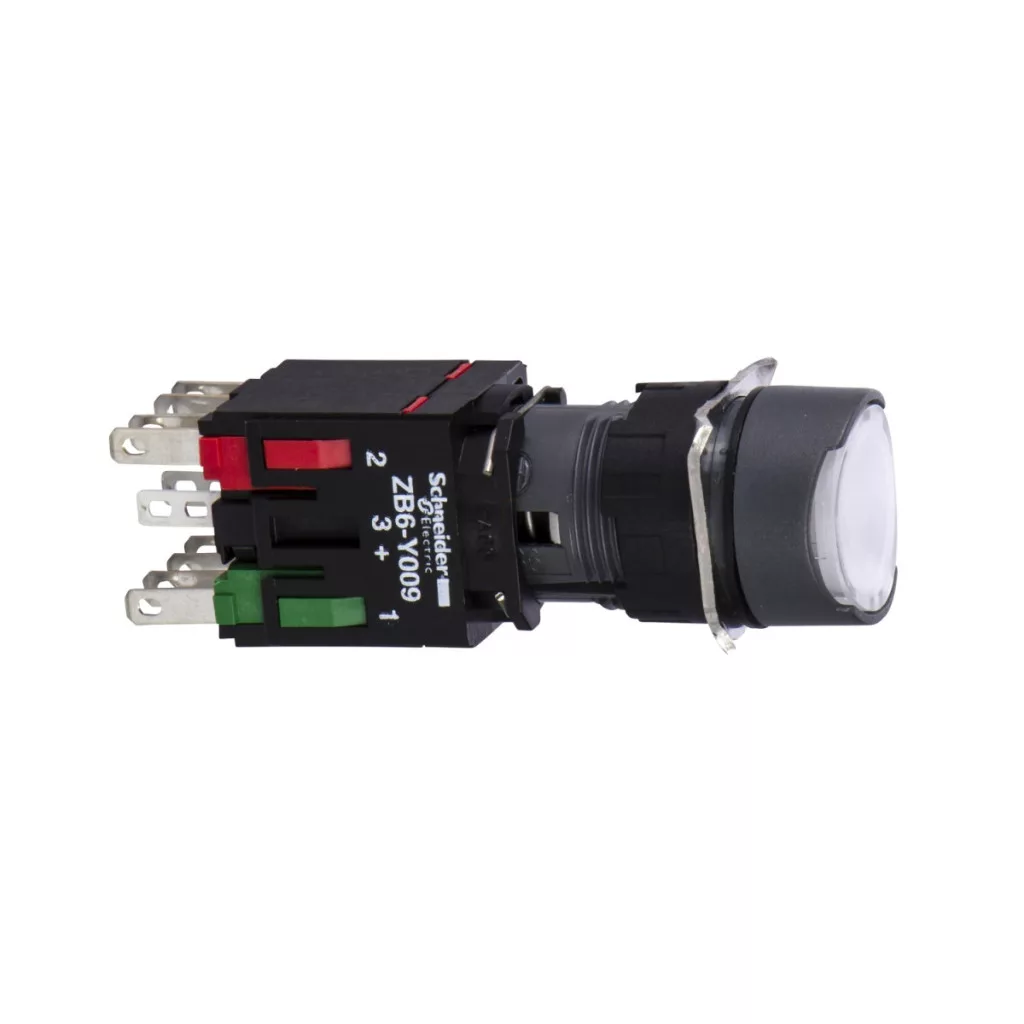

Butonul iluminat XB6AW1B5B din seria Harmony XB6 de la Schneider Electric este un dispozitiv de control compact, cu un diametru de numai 16 mm, fiind ideal pentru panouri de control industriale, interfețe de operare și operarea mașinilor. Acest buton alb, încastrat, este alegerea perfectă pentru aplicații în care sunt necesare un design compact, o funcționare fiabilă și un feedback vizual. Designul tehnic al produsului permite o utilizare flexibilă: are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce îl face potrivit pentru diverse sarcini de control. Este cu revenire prin arc, ceea ce înseamnă că revine automat la poziția implicită după eliberare. Iluminarea LED încorporată poate fi alimentată cu o tensiune de alimentare de 12-24 V CA/CC și are o lumină constantă. Consumul său de curent este de numai 15 mA, iar intervalul de tensiune de alimentare admisibil este de 6-30 V CA/CC, ceea ce îl face potrivit pentru o gamă largă de aplicații industriale. Parametrii tehnici ai comutatorului sunt impresionanți: tensiunea nominală de izolare (Ui) este de 250 V, iar rezistența la tensiune de impuls (Uimp) este de 4 kV, conform standardului IEC 60947-1. Curentul de funcționare (Ie) este de 3 A la 120 V și 1,5 A la 240 V în modul AC-15, și de 0,22 A la 125 V și 0,1 A la 250 V în modul DC-13. Această versatilitate permite comutarea fiabilă a diferitelor sarcini. Durata de viață electrică este remarcabilă: 1 milion de cicluri de comutare atât în modul AC-15, cât și în modul DC-13. Produsul are protecție IP65 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13, 4 și 4X, fiind rezistent la praf și apă. Acest lucru permite utilizarea sa în medii industriale dure. Instalarea este simplă: butonul poate fi montat într-o gaură de 16 mm într-un panou cu o grosime de 1-6 mm. Conectarea se face prin conectori Faston (2,8 x 0,5 mm). Produsul are dimensiuni fizice compacte: lățimea și înălțimea totală sunt de 18 mm, iar adâncimea totală este de 57 mm. Cursa de acționare este de 1 mm (pentru comutare NO) și 2 mm (pentru comutare NC), pentru un total de 3,5 mm. Forța de acționare este de 3,5 N pentru contactele NO și de 4,5 N pentru contactele NC. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și o durată lungă de viață. Produsul are deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important în aplicațiile de siguranță. Se recomandă o siguranță de tip 6 A gG ca protecție împotriva scurtcircuitelor.
Schneider Electric Harmony XB6 - XB6AW1B5B - Buton iluminat complet Ø16, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumire scurtă a dispozitivului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Alb încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm Sursă de lumină: LED Soclu bec: LED integrat Tensiune nominală de alimentare: 12...24 V CA/CC
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalului ISO n°1: (13-14)NO, (21-22)NC
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (comutare electrică NO), 2 mm (comutare electrică NC), 3,5 mm (cursă completă) Forță de funcționare: 3,5 N comutare electrică NO, 4,5 N comutare electrică NC Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 6 A gG
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1 Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, DC-13 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Grad de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -25...70 °C Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140 Grad de protecție IP: IP65 conform IEC 60529 Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde: CSA C22.2 nr. 14, IEC 60947-5-5, JIS C 4520, IEC 60947-1, JIS C 852, IEC 60947-5-1 Certificări de produs: GOST, UL, CSA, CCC Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
