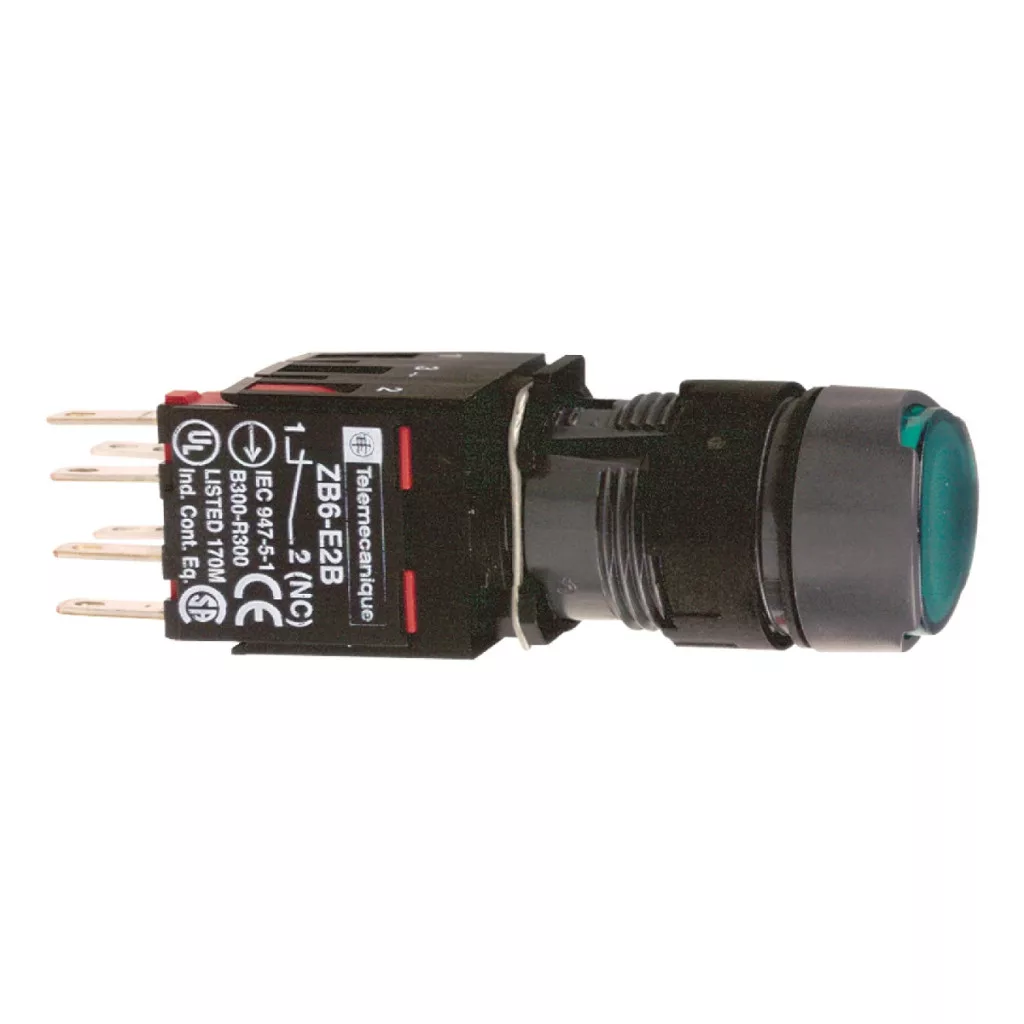

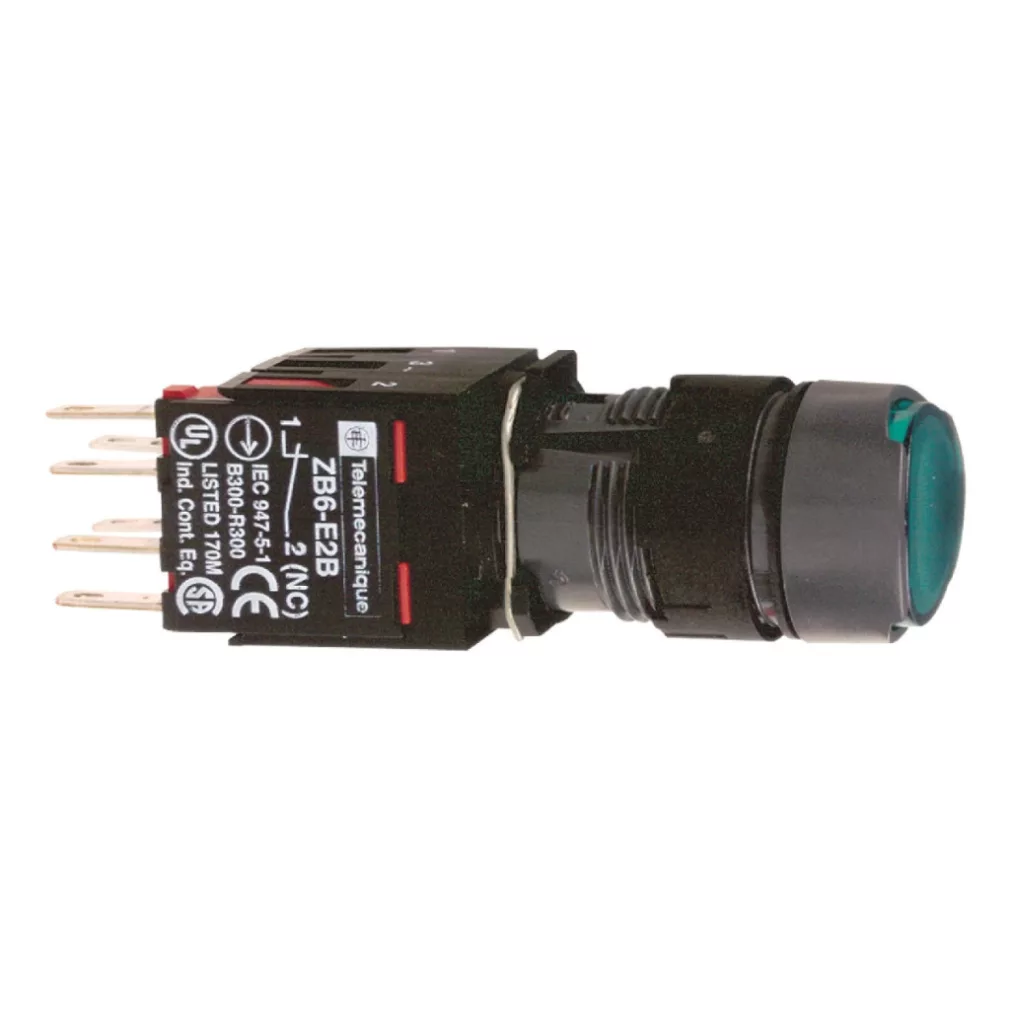

Gama de produse Schneider Electric Harmony XB6 Butonul iluminat XB6AW3B1B este un element de control industrial de calitate profesională, care combină fiabilitatea, durabilitatea și designul ușor de utilizat. Acest buton verde cu diametrul de 16 mm este alegerea ideală pentru diverse panouri de control, mașini și sisteme automatizate care necesită un feedback clar și o funcționare fiabilă. Butonul XB6AW3B1B are o acțiune de revenire cu arc, asigurând o comutare rapidă și fiabilă de fiecare dată. Produsul are 1 contact NO (normal deschis), care asigură o funcționare lentă. Suprafața verde, nemarcată, încastrată a actuatorului oferă un feedback vizual clar operatorului, în timp ce iluminarea LED încorporată asigură o vizibilitate excelentă chiar și în condiții de lumină slabă. Produsul funcționează cu o sursă de alimentare de 12-24 V CA/CC, ceea ce îl face ușor de integrat în diverse sisteme. Acest membru al seriei Harmony XB6 se mândrește cu parametri tehnici remarcabili. Butonul are protecție IP65 conform IEC 60529 și NEMA 13, NEMA 4 și NEMA 4X conform UL 50 și CSA C22.2 Nr. 94, ceea ce îl face foarte rezistent la praf și apă. Produsul are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Contactele din aliaj de argint (Ag/Ni) asigură o comutare durabilă și fiabilă. Conectorii Faston (2,8 x 0,5 mm) permit o cablare simplă și sigură. Produsul are proprietăți electrice remarcabile. Tensiunea nominală de izolare este de 250 V (conform gradului de poluare 3) în conformitate cu IEC 60947-1, iar tensiunea de impuls suportată este de 4 kV. Valorile curentului de funcționare sunt de 3 A la 120 V și 1,5 A la 240 V în modul AC-15 și de 0,1 A la 250 V și 0,22 A la 125 V în modul DC-13. Butonul are o durată de viață electrică remarcabilă de 1.000.000 de cicluri atât în modul AC-15, cât și în modul DC-13, conform IEC 60947-5-1 Anexa C, la o viteză de funcționare de 3600 cicluri/oră și un factor de încărcare de 0,5. Produsul este, de asemenea, rezistent la vibrații (±3 mm și 5 gn, în gama de frecvențe 2-500 Hz) și șocuri (30 gn pentru până la 18 ms și 50 gn pentru până la 11 ms cu accelerație semiondă sinusoidală). Butonul Schneider Electric XB6AW3B1B este conform cu numeroase standarde și certificări internaționale, inclusiv CSA, UL, CCC și GOST, asigurând aplicabilitatea globală și îndeplinind cele mai înalte așteptări de calitate.
Schneider Electric Harmony XB6 - Date tehnice XB6AW3B1B
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumirea scurtă a dispozitivului: XB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde încastrat, nemarcat
Tip și compoziție contact: 1 NO (normal deschis)
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Suport bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Date suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea conexiunilor terminalelor ISO n°1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu anexa K a standardului IEC 60947-5-1
Cursă de funcționare: 1 mm (fără schimbare electrică de stare)
Cursa de acționare: 3,5 mm (cursă completă)
Forță de acționare: 3,5 N fără schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Caracteristici electrice
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1
Curent nominal de funcționare: 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
Curent nominal de funcționare: 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață electrică: 1.000.000 de cicluri, la DC-13 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de fiabilitate de 90% conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -25...70 °C
Clasa de protecție a contactului electric: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50 și CSA C22.2 nr. 94
Standarde și certificări
Standarde: CSA C22.2 nr. 14, JIS C 852, IEC 60947-5-1, IEC 60947-5-5, JIS C 4520, IEC 60947-1
Certificări de produs: CSA, UL, CCC, GOST
Rezistență mecanică
Rezistență la vibrații: ±3 mm (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2
Rezistență la descărcări electrostatice: 8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
