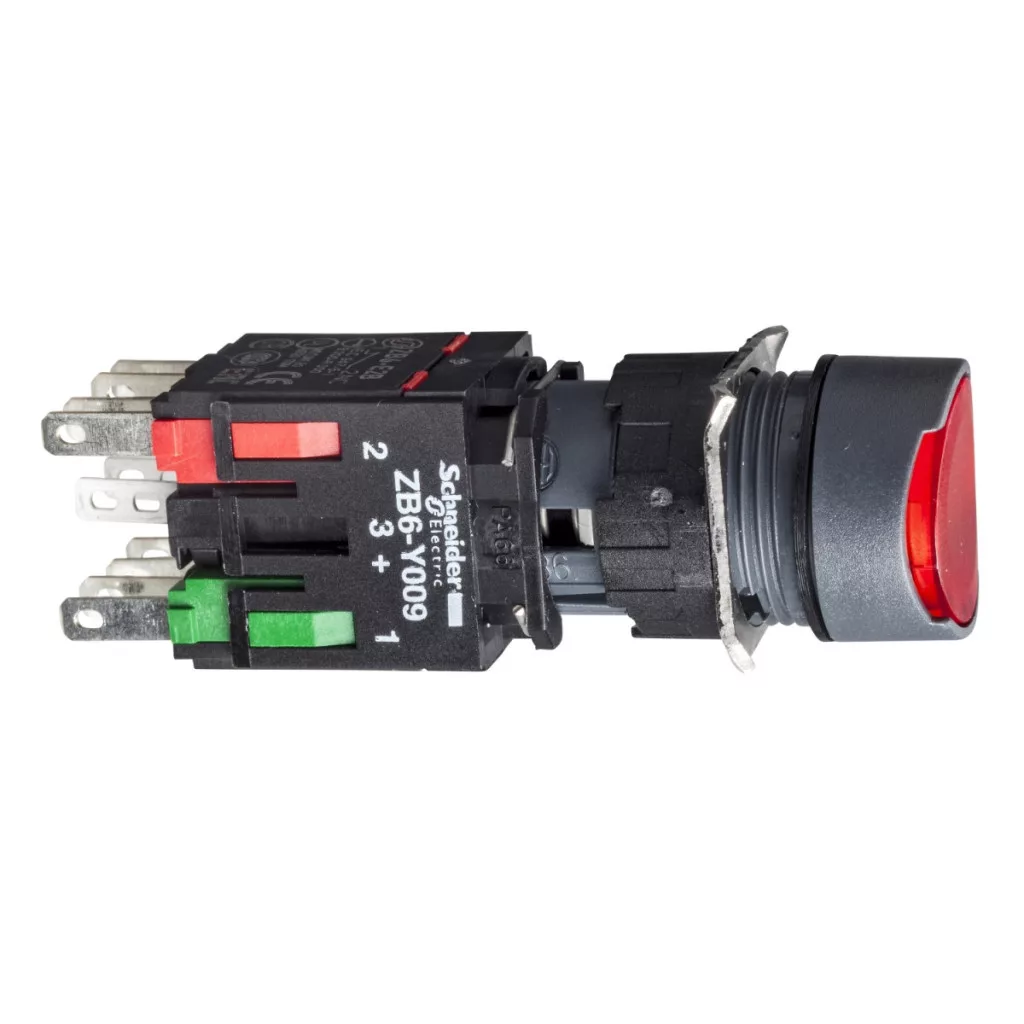

Gama de produse Schneider Electric Harmony XB6, tip XB6AW4B2B, buton iluminat complet, oferă o soluție inovatoare pentru proiectarea panourilor de control industriale și a dulapurilor de comutație. Acest buton cu diametrul de 16 mm, roșu, încastrat, este alegerea perfectă pentru aplicații în care funcționarea fiabilă și feedback-ul clar sunt importante. Produsul are o funcție de revenire cu arc, care asigură că butonul revine întotdeauna la poziția normală după ce a fost apăsat. Butonul este echipat cu un contact 1 NC (normal închis), care asigură o funcționare cu întrerupere lentă. Se conectează la circuitele de control prin conectori Faston, care măsoară 2,8 x 0,5 mm. Iluminarea LED încorporată poate fi acționată cu o tensiune de alimentare de 12-24 V CA/CC, cu limite de tensiune cuprinse între 6-30 V CA/CC. Iluminarea este constantă, ceea ce înseamnă că LED-ul este aprins continuu atunci când este prezentă tensiunea de alimentare corespunzătoare, cu un consum de curent de numai 15 mA. Butonul Harmony XB6AW4B2B are parametri tehnici excelenți care garantează o durată lungă de viață și o funcționare fiabilă. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și jeturilor de apă. De asemenea, este conform cu standardele NEMA 4, 4X și 13, sporind și mai mult aplicabilitatea produsului în diverse medii industriale. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Tensiunea nominală de izolare este de 250 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 4 kV conform IEC 60947-1. Curentul nominal de funcționare al produsului variază în funcție de modul de comutare: în modul AC-15, este de 3 A la 120 V, 1,5 A la 240 V, în timp ce în modul DC-13 este de 0,1 A la 250 V și 0,22 A la 125 V. Produsul are o durată de viață electrică impresionantă: 1.000.000 de cicluri de comutare atât în modul AC-15, cât și în modul DC-13, la 230 V, cu o frecvență de funcționare de 3600 cicluri de comutare/oră și un factor de încărcare de 0,5, în conformitate cu anexa C la IEC 60947-5-1. Dimensiunile produsului permit un design compact: lățimea și înălțimea totală sunt ambele de 18 mm, în timp ce adâncimea este de 57 mm. Butonul poate fi instalat într-un panou cu o grosime de 1-6 mm, cu un diametru al orificiului de montare de 16,2 mm. Cursa de funcționare este de 3,5 mm în total, contactul NC schimbându-și starea la 2 mm, iar forța de acționare este de 4,5 N. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5 și are, de asemenea, certificări CSA C22.2 nr. 14, UL, GOST și CCC, asigurând aplicabilitatea la nivel global.
Schneider Electric Harmony XB6 - Date tehnice XB6AW4B2B
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumire scurtă a produsului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat, nemarcat
Tip și compoziție contact: 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Suport bec: LED integrat
Tensiune nominală de alimentare: 12...24 V c.a./c.c.
Informații suplimentare
Lățime totală: 18 mm
Înălțime totală: 18 mm
Adâncime totală: 57 mm
Descrierea terminalelor ISO n°1: (21-22)NC
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 2 mm (schimbare electrică a stării NC), 3,5 mm (cursă completă)
Forță de acționare: 4,5 N Schimbare de stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: siguranță de tip gG de 6 A
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Caracteristici de funcționare
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1
1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3.600 cicluri/oră, factor de încărcare: 0,5 Conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de fiabilitate de 90% conform IEC 60947-5-4
Semnalizare și iluminare
Tip de semnalizare: Permanentă
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Manipulare protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție a contactului electric: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X UL 50 și CSA C22.2 nr. 94
Standarde și certificări
Standarde: CSA C22.2 nr. 14, JIS C 852, IEC 60947-5-1, JIS C 4520, IEC 60947-5-5, IEC 60947-1
Certificări de produs: GOST, CSA, UL, CCC
Caracteristici mecanice
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
