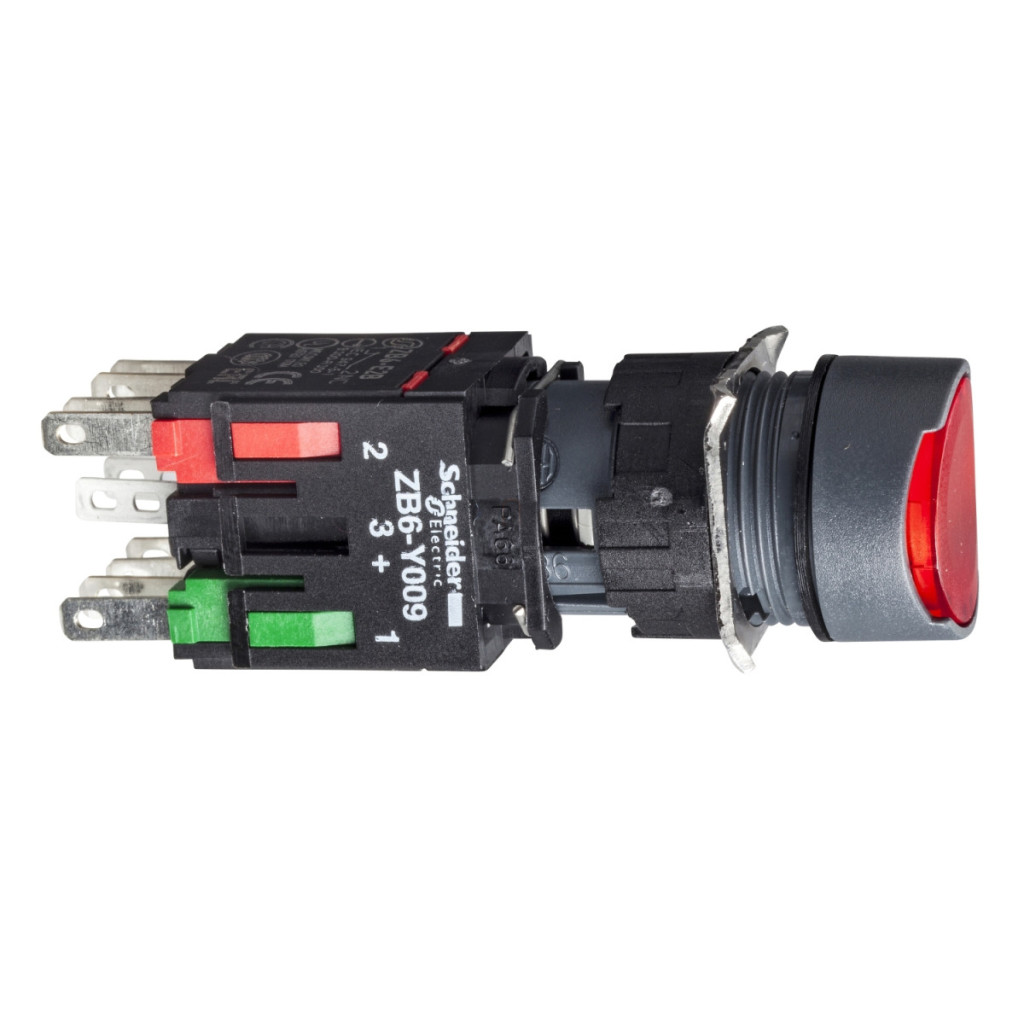

Butonul iluminat complet Schneider Electric Harmony XB6 seria XB6AW4B5B este un element de control industrial extrem de fiabil, fiind alegerea perfectă pentru proiectarea diverselor panouri și sisteme de control. Acest buton rotund roșu, cu diametrul de 16 mm, are un mecanism de acționare cu revenire prin arc, care asigură o comutare rapidă și decisivă. Designul tehnic al produsului a fost optimizat pentru utilizare profesională din toate punctele de vedere. Butonul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce asigură o utilizare universală pentru diverse sarcini de comutare. Iluminarea LED încorporată, care funcționează la 12...24 V AC/DC, asigură o vizibilitate excelentă în toate condițiile de iluminare, indicând clar starea de funcționare chiar și în medii industriale slab iluminate. Iluminarea este constantă, cu un consum de curent de numai 15 mA și o gamă acceptabilă de tensiune de alimentare de 6...30 V AC/DC. Harmony XB6AW4B5B este fabricat din materiale de înaltă calitate, cu carcasă din plastic și contacte din aliaj de argint (Ag/Ni). Are parametri tehnici remarcabili, deoarece are protecție IP65 conform standardului IEC 60529, care oferă protecție completă împotriva prafului și jeturilor de apă. Dispozitivul este, de asemenea, certificat NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94, ceea ce dovedește fiabilitatea sa ridicată. Produsul aparține clasei de protecție la atingere II conform IEC 61140, ceea ce înseamnă o siguranță sporită pentru utilizatori. Instalarea este simplă, datorită diametrului de montare de 16 mm, poate fi montat în găuri standard și instalat în panouri cu o grosime de 1-6 mm. Adâncimea totală a produsului este de 57 mm, cu o lățime și o înălțime de 18 mm. Conectarea se face cu conectori Faston de 2,8 x 0,5 mm, care asigură o conexiune electrică rapidă și fiabilă. Dispozitivul are caracteristici electrice remarcabile, inclusiv tensiune de izolare de 250 V (Ui) și rezistență la tensiune de impuls de 4 kV (Uimp). Curentul nominal de funcționare (Ie) este de 3 A la 120 V și 1,5 A la 240 V în categoria AC-15 și de 0,1 A la 250 V și 0,22 A la 125 V în categoria DC-13. Durata de viață electrică este impresionantă, cu 1.000.000 de cicluri de comutare atât pentru AC-15, cât și pentru DC-13 la 230 V, cu o frecvență de comutare de 3600 cicluri/oră.
Schneider Electric Harmony XB6 - XB6AW4B5B - Buton iluminat complet Ø16, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumirea scurtă a dispozitivului: XB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Vândut pe bucată: 1
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Roșu neted, nemarcată
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 12...24 V AC/DC
Date suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalelor ISO n°1: (13-14)NO (21-22)NC
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (schimbare de stare electrică NO), 2 mm (schimbare stare electrică NC), 3,5 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NO, 4,5 N schimbare stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță cartuș 6 A, tip gG
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3.600 cicluri/oră, factor de încărcare: 0,5 Conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, DC-13 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune:1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Mediu
Grad de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde: JIS C 852, IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, IEC 60947-1, CSA C22.2 nr. 14
Certificări de produs: CSA, GOST, CCC, UL
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2, 8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
