Butonul iluminat XB6CW1B1B din gama de produse Schneider Electric Harmony XB6 este un element de control extrem de fiabil și versatil, ideal pentru aplicații industriale de automatizare și control. Acest buton iluminat complet are un design alb, pătrat, cu un diametru de montare de 16 mm și funcționează cu un mecanism de revenire cu arc. Parametrii tehnici ai butonului au fost optimizați special pentru medii industriale exigente. Produsul are 1 contact NO (normal deschis), care permite controlul fiabil al circuitului. Conectorii Faston (2,8 x 0,5 mm) asigură o conexiune electrică rapidă și sigură. Funcționarea butonului este clar vizibilă datorită iluminării LED integrate, care funcționează cu o tensiune de alimentare de 12-24 V CA/CC, ceea ce îl face flexibil pentru utilizarea cu diverse sisteme de control. Forța necesară pentru funcționare este de 3,5 N, ceea ce oferă un feedback adecvat operatorului fără a necesita un efort excesiv. Butonul Harmony XB6 are parametri mecanici și electrici remarcabili. Datorită protecției IP65, este protejat împotriva prafului și a jeturilor de apă, fiind potrivit pentru utilizarea în medii dure. Contactele din aliaj de argint (Ag/Ni) situate în spatele plăcii frontale din plastic garantează o durată lungă de viață și o funcționare fiabilă. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul are o durată de viață electrică remarcabilă: 1.000.000 de cicluri de comutare în categoriile AC-15 și DC-13 la 230 V. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 6 A. Produsul are o tensiune nominală de izolare de 250 V (la gradul de poluare 3) și o tensiune nominală de impuls de 4 kV, în conformitate cu IEC 60947-1. Dimensiunile fizice ale butonului permit un design compact: are o lățime și o înălțime de 18 mm, cu o adâncime totală de 57 mm. Grosimea panoului poate fi între 1 și 6 mm pentru o montare corespunzătoare. Produsul este ușor de instalat, cu diagrame de decupare a panoului care indică clar gaura necesară cu diametrul de 16,2 mm. XB6CW1B1B are o conformitate extinsă cu standardele: IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 4520, JIS C 852, IEC 60947-5-5 și are certificări CSA, CCC, UL și GOST. Butonul este conform cu clasa de protecție la atingere Clasa II (IEC 61140). Clasa de protecție NEMA NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94.

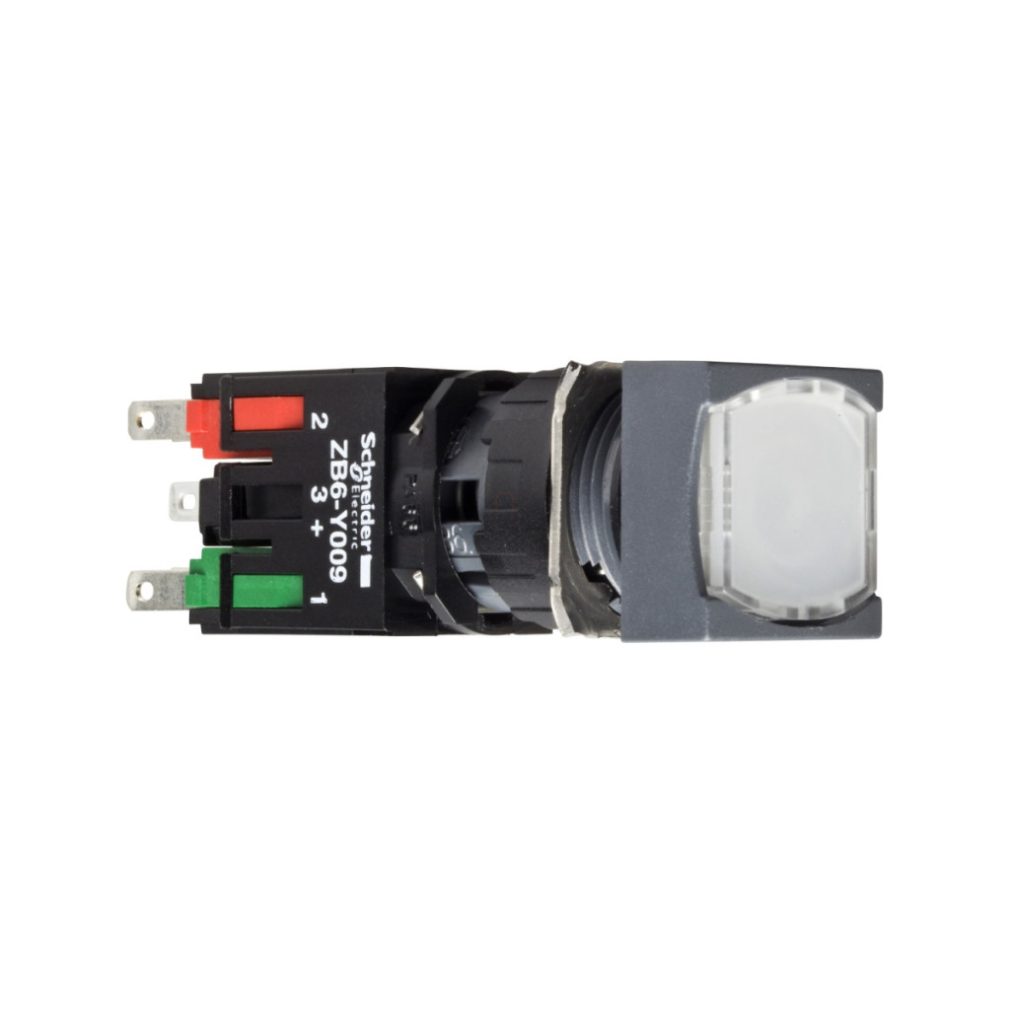

Schneider Electric Harmony XB6 - XB6CW1B1B - Buton iluminat complet Ø16, pătrat, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumire scurtă: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Forma capului indicatorului: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, nemarcat
Tip și compoziție contact: 1 NO (normal deschis)
Funcționare contact: Întrerupere lentă
Conectori - terminale: Conectori Faston, dimensiune conector: 2,8 x 0,5 mm
Sursă de lumină: LED
Suport bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalului ISO n°1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (comutare electrică NO), 3,5 mm (cursă completă)
Forță de funcționare: 3,5 N comutare electrică NO
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 6 A gG
Tensiune nominală de izolare: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV în conformitate cu IEC 60947-1
Caracteristici electrice
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 în conformitate cu IEC 60947-5-1
1,5 A la 240 V, AC-15, B300 în conformitate cu IEC 60947-5-1
0,1 A la 250 V, DC-13, R300 în conformitate cu IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 în conformitate cu IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% în conformitate cu IEC 60947-5-4. Tipul semnalului: continuu. Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Imunitate la supratensiune: 1 kV contact direct în conformitate cu IEC 61000-4-5
2 kV în aer liber în conformitate cu IEC 61000-4-5
Condiții de mediu
Grad de protecție: IP65 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50 și CSA C22.2 Nr. 94
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde: IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 4520, JIS C 852, IEC 60947-5-5 Certificări de produs: CSA, CCC, UL, GOST Caracteristici mecanice Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
