Unul dintre membrii remarcabili ai familiei de produse Schneider Electric Harmony XB6 este butonul iluminat complet XB6CW1B5B, care prezintă parametri tehnici sofisticați și un design profesional. Acest buton alb, pătrat, încastrat, cu un diametru de montare de 16 mm, este alegerea perfectă pentru panouri de control industriale, mașini și echipamente unde funcționarea fiabilă și feedback-ul clar vizibil sunt importante. Mecanismul de acționare cu revenire prin arc al produsului asigură o comutare rapidă și decisivă. Configurația contactului este 1NO + 1NC (un contact normal deschis și unul normal închis), ceea ce permite o utilizare versatilă în diverse sarcini de control. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Conexiunea se realizează cu conectori Faston de 2,8 x 0,5 mm, facilitând instalarea rapidă și sigură. Iluminarea LED încorporată funcționează cu o sursă de alimentare de 12-24 V c.a./c.c., cu un semnal luminos constant. Limitele sursei de alimentare sunt de 6-30 V c.a./c.c., cu un consum de curent de numai 15 mA. Clasa de protecție IP65 oferă o protecție excelentă împotriva prafului și jeturilor de apă, asigurând funcționarea fiabilă a butonului chiar și în medii umede sau prăfuite. Produsul este, de asemenea, conform cu standardele NEMA 13, NEMA 4 și NEMA 4X, ceea ce indică rezistența sa excepțională la mediul înconjurător. Cadrul frontal din plastic și designul compact (18 mm x 18 mm x 57 mm) conferă un aspect modern și o integrare ușoară în orice panou de control cu o grosime a panoului de 1-6 mm. Butonul Schneider Electric XB6CW1B5B are caracteristici electrice remarcabile: tensiune nominală de izolare (Ui) de 250 V, tensiune nominală de impuls (Uimp) de 4 kV și valori excelente ale curentului nominal de funcționare (3 A/120 V și 1,5 A/240 V în categoria AC-15; 0,1 A/250 V și 0,22 A/125 V în categoria DC-13). Durabilitatea sa electrică este remarcabilă, cu 1.000.000 de cicluri de comutare în ambele categorii AC-15 și DC-13, garantând o funcționare fiabilă pe termen lung. Intervalul de temperatură de funcționare al produsului este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1 și IEC 60947-5-5, și este, de asemenea, certificat GOST, CCC, UL și CSA.

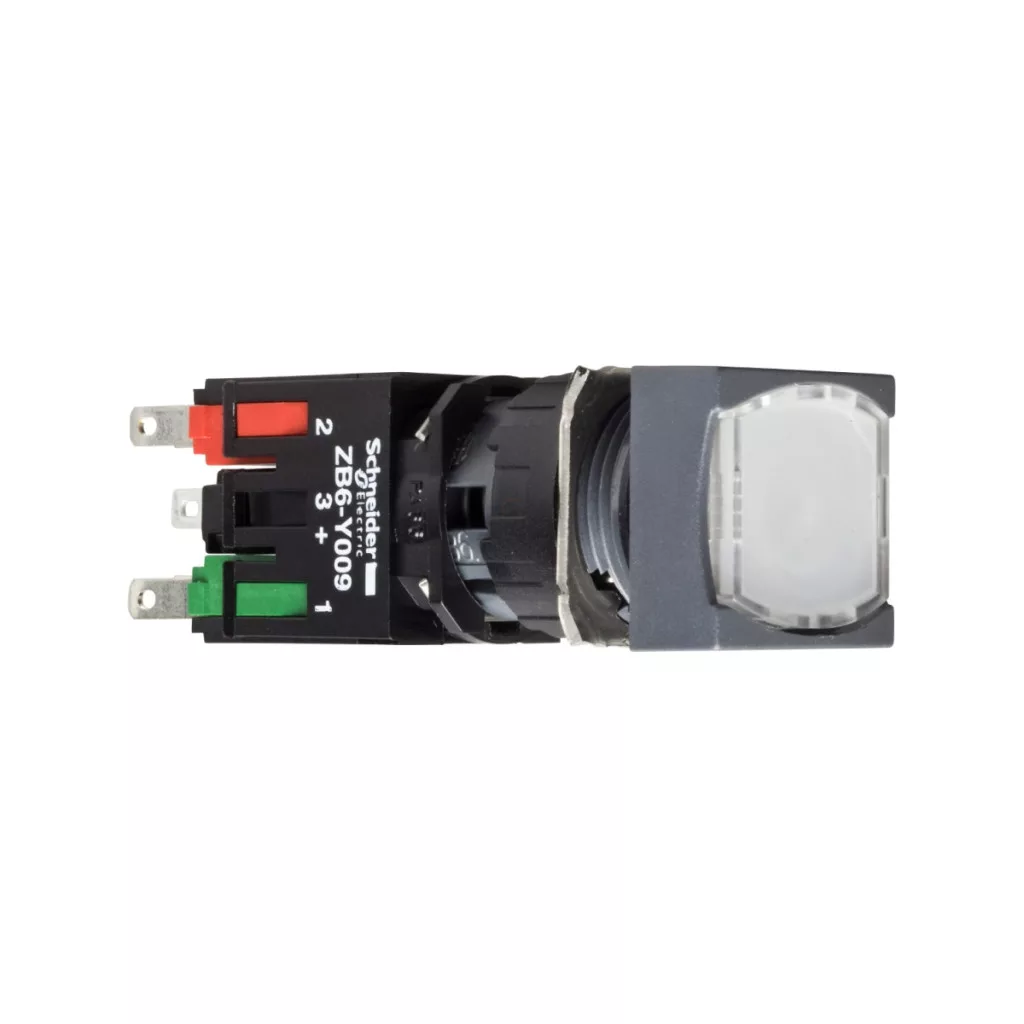

Schneider Electric Harmony XB6 - XB6CW1B5B - Buton iluminat complet Ø16, alb date tehnice
Date de bază
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumire scurtă: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate indicator: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Dimensiuni
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Cursa de acționare: 1 mm (schimbare de stare electrică NO), 2 mm (schimbare de stare electrică NC), 3,5 mm (cursă completă) Forță de acționare: 3,5 N schimbare de stare electrică NO, 4,5 N schimbare de stare electrică NC Caracteristici electrice Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: siguranță de tip gG de 6 A
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1; 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1; 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1; 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri, DC-13 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Imunitate la supratensiune: 1 kV pentru contact direct conform IEC 61000-4-5; 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50; NEMA 4 conform UL 50; NEMA 4X conform UL 50; NEMA 13 conform CSA C22.2 94; NEMA 4 conform CSA C22.2 94; NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde conforme: IEC 60947-1, JIS C 852, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 14, JIS C 4520 Certificare de produs: GOST, CCC, UL, CSA Proprietăți mecanice Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6; 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe piese metalice) conform IEC 61000-4-2; 8 kV în aer (pe componente izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
