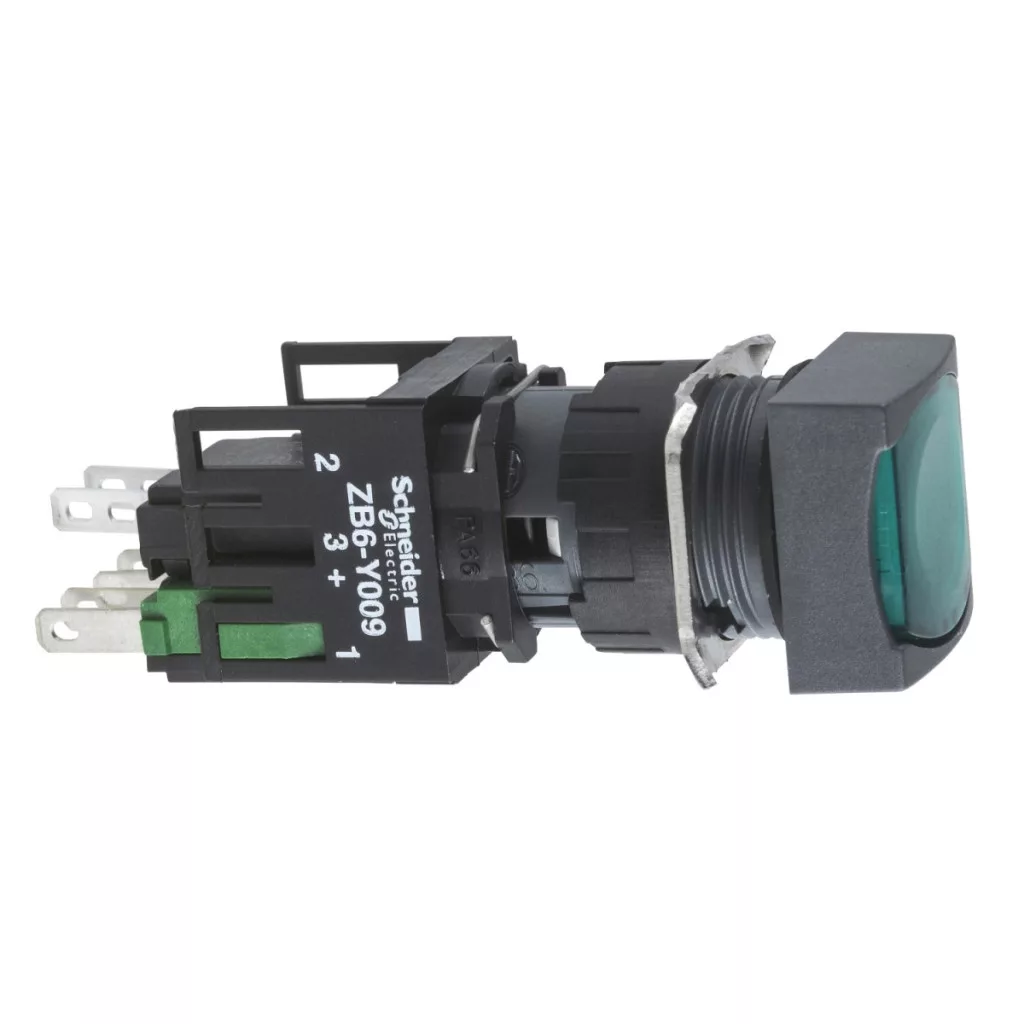

Gama de produse Schneider Electric Harmony XB6 Butonul iluminat XB6CW3B5B este alegerea ideală pentru panourile de control industriale, unde fiabilitatea și vizibilitatea excelentă sunt importante. Acest buton pătrat, verde, montat la nivel, are un diametru de montare de 16 mm, permițând instalarea ușoară în diferite tipuri de panouri de control. Produsul este dotat cu iluminare LED integrată, care funcționează cu o sursă de alimentare de 12-24 V CA/CC. Butonul este echipat cu un mecanism de acționare cu revenire prin arc, astfel încât revine automat la poziția normală după utilizare. Configurația comutatorului include 1 contact NO (normal deschis) și 1 contact NC (normal închis), care permit o utilizare versatilă în diverse sarcini de control. Contactele sunt fabricate din aliaj de argint-nichel (Ag/Ni), care asigură o conductivitate electrică excelentă. Conexiunea este de tip Faston, 2,8 x 0,5 mm, ceea ce facilitează o conexiune electrică rapidă și sigură. Butonul are un grad de protecție IP65, astfel încât este protejat împotriva prafului și apei și, de asemenea, este conform cu standardele NEMA 4, 4X și 13. Acest lucru permite utilizarea sa în medii în care este prezentă umezeala sau praful. Din punct de vedere tehnic, produsul are proprietăți electrice remarcabile: curent nominal de 3 A la 120 V AC-15 și 1,5 A la 240 V AC-15. Pentru aplicații DC, are parametri de 0,1 A la 250 V DC-13 și 0,22 A la 125 V DC-13. Butonul Harmony XB6 oferă o fiabilitate remarcabilă, demonstrată de durata de viață electrică de 1.000.000 de cicluri atât în aplicații AC-15, cât și DC-13. În ceea ce privește dimensiunile generale, produsul are o lățime de 18 mm, o înălțime de 18 mm și o adâncime de 57 mm, asigurând o instalare compactă. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este rezistent la interferențe electromagnetice, tranzitorii rapide și descărcări electrostatice, ceea ce îl face o alegere ideală pentru mediile industriale în care aceste perturbări sunt frecvente.
Schneider Electric Harmony XB6 - XB6CW3B5B - Buton iluminat complet Ø16, pătrat, verde NO+NC date tehnice
Caracteristici principale
Grup de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumirea scurtă a dispozitivului: XB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Capul unității indicatoare: Pătrat
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde, montat la nivel, nemarcat
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Tensiune nominală de alimentare: 12...24 V c.a./c.c.
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (schimbare stare electrică NO), 2 mm (schimbare stare electrică NC), 3,5 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NO, 4,5 N schimbare de stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3.600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, DC-13 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 C.
Fiabilitate electrică: Λ = 10exp(-8) Nivel de fiabilitate de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Mediu
Protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde: JIS C 4520, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C 852, CSA C22.2 nr. 14 Certificări de produs: GOST, UL, CSA, CCC
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Protecție împotriva câmpurilor electromagnetice: 10 V/m conform IEC 61000-4-3
Protecție împotriva descărcărilor electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
