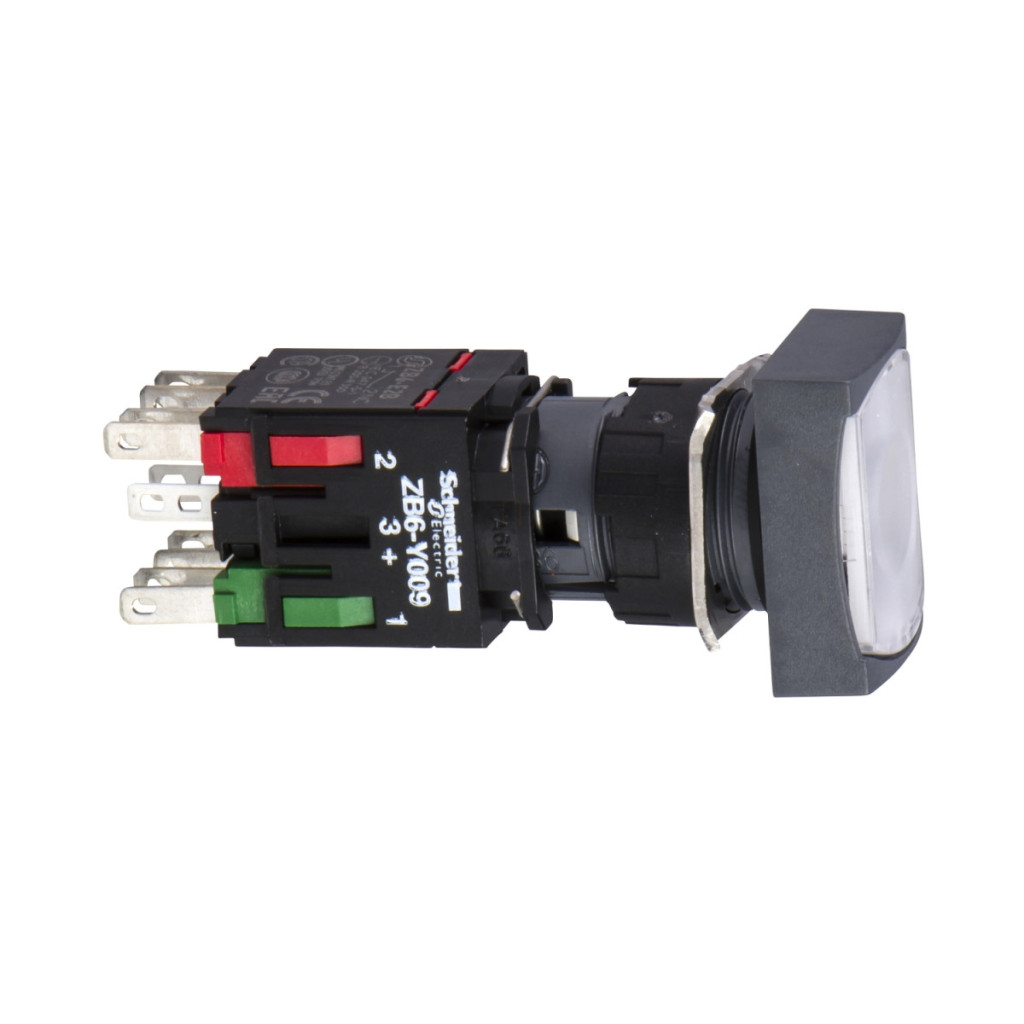

Butonul iluminat XB6DF1B5B din gama Harmony XB6 de la Schneider Electric este un element de control industrial versatil, de înaltă calitate, cu un diametru de montare de 16 mm. Acest buton alb, dreptunghiular, încastrat, este ideal pentru mediile industriale în care este necesară o interfață de control compactă, dar foarte vizibilă și ușor de utilizat. XB6DF1B5B este un buton iluminat complet, cu un cadru din plastic durabil, care poate rezista rigorilor utilizării industriale zilnice. Butonul are o funcție de blocare, ceea ce înseamnă că, odată apăsat, rămâne în starea apăsată până când este apăsat din nou. Această caracteristică este deosebit de utilă în aplicații în care feedback-ul vizual al stării pornit/oprit este important. Contactele butonului sunt dispuse într-o configurație 1 NO (normal deschis) și 1 NC (normal închis), permițând o utilizare versatilă într-o varietate de sarcini de control. Butonul XB6DF1B5B poate fi acționat într-un interval de tensiune de alimentare de 12-24 V CA/CC și are o iluminare LED încorporată care oferă un semnal constant. Iluminarea consumă doar 15 mA, ceea ce o face o soluție eficientă din punct de vedere energetic. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Contactele sunt de tip slow-break, ceea ce protejează circuitele conectate de vârfurile de tensiune cauzate de întreruperi bruște. Produsul are o tensiune nominală de izolare (Ui) de 250 V și o tensiune nominală de rezistență la impulsuri (Uimp) de 4 kV, oferind o protecție adecvată împotriva supratensiunilor tranzitorii. Butonul este extrem de robust și oferă o protecție excelentă împotriva mediului: are un grad de protecție IP65 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13, NEMA 4 și NEMA 4X. Aceasta înseamnă că este complet protejat împotriva prafului și rezistent la jeturi de apă de joasă presiune din toate direcțiile, asigurând o funcționare fiabilă chiar și în medii industriale umede sau prăfuite. Butonul poate fi utilizat într-un interval larg de temperaturi: de la -25 °C la +70 °C în condiții de funcționare și de la -40 °C la +70 °C în condiții de depozitare. Produsul are o rezistență excelentă la vibrații și șocuri și o compatibilitate electromagnetică (EMC) ridicată, asigurând o funcționare fiabilă chiar și în prezența interferențelor din mediu. Butonul XB6DF1B5B este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-1, JIS C 4520 și JIS C 852, și este, de asemenea, certificat CCC, GOST, CSA și UL.
Schneider Electric Harmony XB6 - XB6DF1B5B - Buton iluminat complet Ø16, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumire scurtă a produsului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Dreptunghiulară
Tip de funcționare: Blocare
Profil de funcționare: Alb încastrat, fără marcaj
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conectori - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Date tehnice suplimentare
Înălțime: 18 mm
Lățime: 24 mm
Adâncime: 57 mm
Descrierea terminalelor ISO n°1: (21-22)NC (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform cu anexa K din EN/IEC 60947-5-1
Cursă de funcționare: 1 mm (NO schimbare electrică de stare) 2 mm (NC schimbare electrică de stare) 3,5 mm (cursă completă)
Forță de funcționare: 3,5 N NO schimbare electrică de stare 4,5 N NC schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform EN/IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform EN/IEC 60947-1
Curent nominal de funcționare: 3 A 120 V, AC-15, B300 conform cu EN/IEC 60947-5-1 1,5 A 240 V, AC-15, B300 conform cu EN/IEC 60947-5-1 0,1 A 250 V, DC-13, R300 este conform cu EN/IEC 60947-5-1 0,22 A 125 V, DC-13, R300 este conform cu EN/IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, viteză de funcționare <3.600 cicluri/oră, factor de încărcare: 0,5, în conformitate cu EN/IEC 60947-5-1 Anexa C 1.000.000 de cicluri, DC-13 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, conform EN/IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% conform cu IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5 2 kV în aer liber conform IEC 61000-4-5
Parametri de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform cu UL 50 NEMA 4 conform cu UL 50 NEMA 4X conform cu UL 50 NEMA 13 conform cu CSA C22.2 Nr. 94 NEMA 4 conform cu CSA C22.2 Nr. 94 NEMA 4X conform cu CSA C22.2 Nr. 94
Standarde: EN/IEC 60947-5-5 EN/IEC 60947-5-1 UL 508 CSA C22.2 nr. 14 EN/IEC 60947-1 JIS C 4520 JIS C 852
Certificări de produs: CCC GOST CSA UL
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform cu IEC 60068-2-27 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform cu IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform cu IEC 61000-4-2 8 kV aer (pe părți izolate) conform cu IEC 61000-4-2
Emisie electromagnetică: Clasa B conform cu IEC 55011
