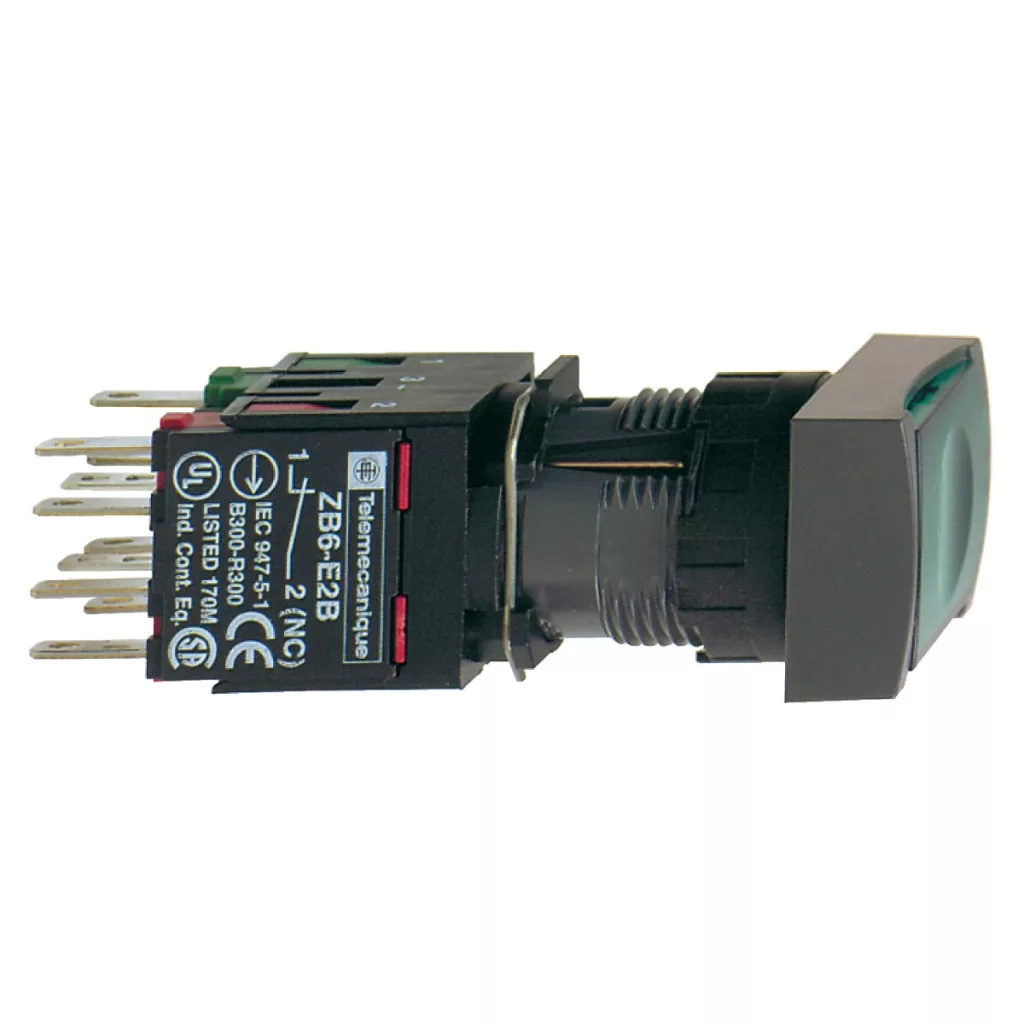

XB6DF3B1B din seria Harmony XB6 de la Schneider Electric este un buton iluminat complet care oferă o soluție de comutare de înaltă calitate pentru aplicații industriale și comerciale. Acest buton verde, dreptunghiular, încastrat, cu diametrul de 16 mm și blocare este ideal pentru diverse sarcini de control în care este necesar un feedback vizual clar. Designul tehnic al produsului este remarcabil din mai multe puncte de vedere. Butonul are un cadru din plastic și un cap de comutare dreptunghiular, care asigură o bună vizibilitate. Dispozitivul, care funcționează cu o tensiune de alimentare de 12...24 V CA/CC, are iluminare LED încorporată care emite o lumină constantă. Intervalul de tensiune de alimentare este de 6...30 V AC/DC, iar consumul de curent este de numai 15 mA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Butonul este echipat cu 1 contact NO (normal deschis), care asigură o funcționare cu întrerupere lentă. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce garantează o funcționare durabilă și fiabilă. Butonul este ușor de instalat și de utilizat. Diametrul de montare este de 16 mm, adâncimea totală a produsului este de 57 mm, lățimea este de 24 mm, iar înălțimea este de 18 mm. Grosimea panoului poate fi de 1-6 mm (0,03-2,48 inci). Conexiunea se realizează cu conectori Faston, care măsoară 2,8 x 0,5 mm. Butonul poate fi instalat în orice poziție și îndeplinește cerințele de deschidere pozitivă din EN/IEC 60947-5-1 Anexa K. Cursa de acționare este de 1 mm (până la schimbarea stării electrice NO) și de 3,5 mm în total, iar forța de acționare este de 3,5 N pentru comutarea contactelor NO. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 6 A. Dispozitivul are o tensiune nominală de izolare de 250 V (grad de poluare 3) și o tensiune nominală de impuls de 4 kV, în conformitate cu EN/IEC 60947-1. Capacitatea sa de curent de funcționare este de 3 A la 120 V sau 1,5 A la 240 V în categoria AC-15 și 0,1 A la 250 V sau 0,22 A la 125 V în categoria DC-13. Comutatorul cu buton XB6DF3B1B are caracteristici de protecție remarcabile. Clasa de protecție IP65 oferă o protecție excelentă împotriva prafului și umezelii și este conformă cu cerințele NEMA 13, NEMA 4 și NEMA 4X, în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Dispozitivul este, de asemenea, protejat de clasa II conform IEC 61140. Produsul poate fi utilizat la temperaturi de funcționare între -25 și +70 °C și temperaturi de depozitare între -40 și +70 °C. Are o rezistență excelentă la vibrații: ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27. De asemenea, are o compatibilitate electromagnetică excelentă: este rezistent la tranzienți rapizi (2 kV conform IEC 61000-4-4), câmpuri electromagnetice (10 V/m conform IEC 61000-4-3), descărcări electrostatice (6 kV contact pe părți metalice și 8 kV în aer pe părți izolate conform IEC 61000-4-2) și supratensiune (1 kV contact direct și 2 kV în aer liber conform IEC 61000-4-5).
Schneider Electric Harmony XB6 - XB6DF3B1B date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumire scurtă a produsului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Dreptunghiulară
Tip acționare: Zăvor
Profil acționare: Verde încastrat, nemarcat
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Suport bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Limite tensiune de alimentare: 6...30 V c.a./c.c.
Consum de curent: 15 mA
Tip semnal: Continuu
Caracteristici mecanice
Înălțime: 18 mm
Lățime: 24 mm
Adâncime: 57 mm
Terminale ISO n°1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform cu cerințele EN/IEC 60947-5-1 Anexa K
Cursă de acționare: 1 mm (NO schimbare de stare electrică), 3,5 mm (cursă completă)
Forță de acționare: 3,5 N NO schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecții și conformitate
Protecție la scurtcircuit: Siguranță de tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform EN/IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform EN/IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform EN/IEC 60947-5-1; 1,5 A la 240 V, AC-15, B300 conform EN/IEC 60947-5-1; 0,1 A la 250 V, DC-13, R300 conform EN/IEC 60947-5-1; 0,22 A la 125 V, DC-13, R300 conform EN/IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN/IEC 60947-5-1 Anexa C; 1.000.000 de cicluri la DC 13 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN/IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de fiabilitate de 90% la 5 V și 1 mA conform IEC 60947-5-4
Imunitate la supratensiune: 1 kV contact direct conform IEC 61000-4-5; 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50; NEMA 4 conform UL 50; NEMA 4X conform UL 50; NEMA 13 conform CSA C22.2 nr. 94; NEMA 4 conform CSA C22.2 nr. 94; NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: CSA C22.2 nr. 14, JIS C 4520, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C 852 Certificări de produs: CSA, GOST, UL, CCC UL, CCC
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6; 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapide: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2; 8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
