XB6DF3B5B din gama Harmony XB6 de la Schneider Electric oferă o soluție completă de înaltă calitate pentru panouri de control industriale. Acest buton iluminat verde cu diametrul de 16 mm este alegerea perfectă pentru aplicații în care vizibilitatea și fiabilitatea sunt esențiale. Produsul are un mod de funcționare cu blocare, ceea ce înseamnă că, atunci când este apăsat, rămâne blocat în poziție până când este apăsat din nou pentru a fi eliberat. Butonul XB6DF3B5B are un design dreptunghiular, încastrat, cu un cap verde nemarcat. Produsul are un panou frontal din plastic și poate fi acționat cu o tensiune de alimentare de 12-24 V CA/CC. Comutatorul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt echipate cu un mecanism de acționare cu întrerupere lentă. Conexiunea electrică se realizează prin conectori Faston, cu dimensiunea de 2,8 x 0,5 mm. Parametrii tehnici ai Harmony XB6DF3B5B sunt extrem de impresionanți. Produsul are o înălțime de 18 mm, o lățime de 24 mm și o adâncime de 57 mm. Poate fi utilizat în orice poziție și are deschidere pozitivă în conformitate cu EN/IEC 60947-5-1 Anexa K. Cursa de acționare este de 1 mm (comutare NO), 2 mm (comutare NC), iar cursa totală de acționare este de 3,5 mm. Forța de acționare este de 3,5 N pentru comutarea NO și de 4,5 N pentru comutarea NC. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 6 A. Tensiunea de izolare [Ui] a produsului este de 250 V (la gradul de poluare 3) conform EN/IEC 60947-1. Rezistența la tensiune de impuls [Uimp] este de 4 kV conform EN/IEC 60947-1. Curentul nominal de funcționare [Ie] este specificat în mai multe configurații: 3 A la 120 V, categoria AC-15, B300 conform EN/IEC 60947-5-1; 1,5 A la 240 V, categoria AC-15, B300; 0,1 A la 250 V, categoria DC-13, R300; și 0,22 A la 125 V, categoria DC-13, R300. Tipul de iluminare este constant, limitele tensiunii de alimentare sunt între 6-30 V AC/DC, iar consumul de curent este de 15 mA.

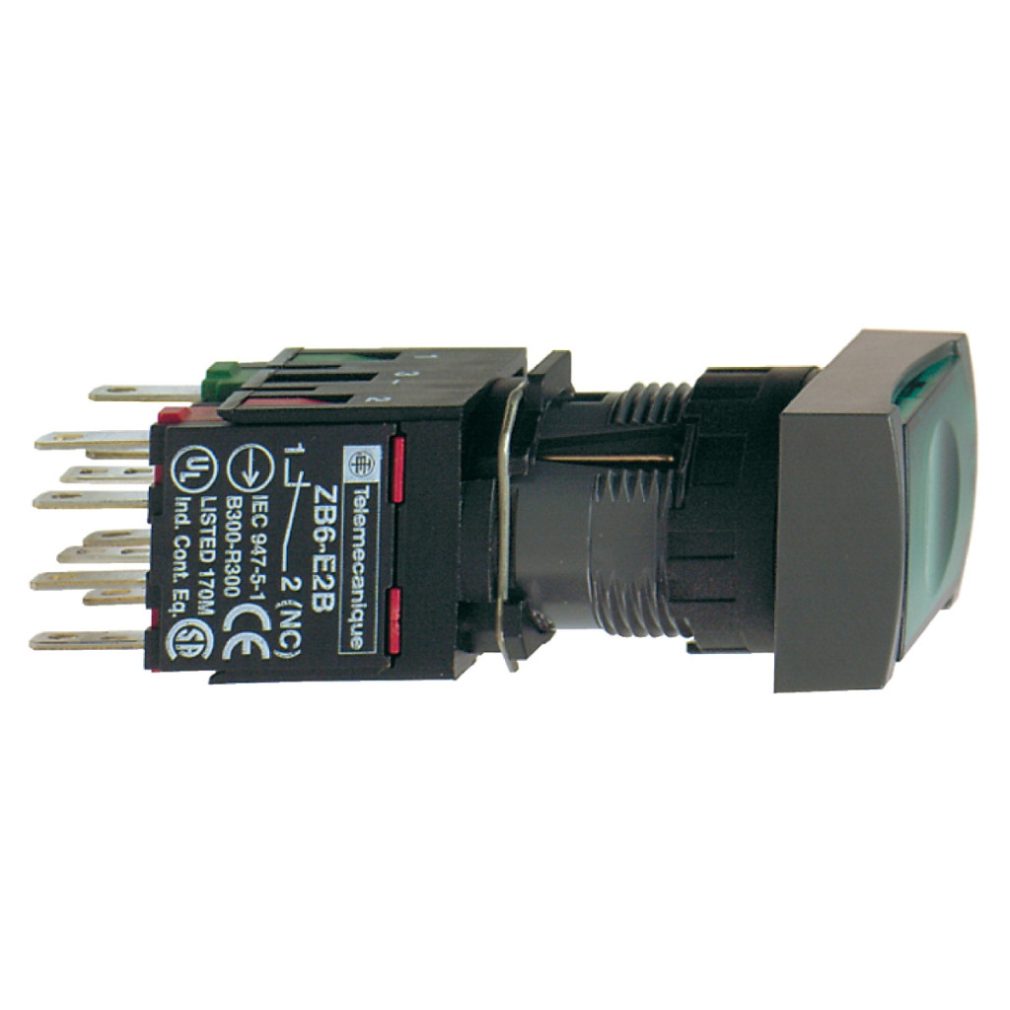

Schneider Electric Harmony XB6 - XB6DF3B5B - Buton iluminat complet Ø16, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumirea scurtă a produsului: XB6
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Dreptunghiulară
Tip acționare: Cu blocare
Profil acționare: Verde încastrat, nemarcat
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 12...24 V CA/CC
Tensiune de izolare [Ui]: 250 V (grad de poluare 3) conform EN/IEC 60947-1
Rezistență la tensiune de impuls [Uimp]: 4 kV conform EN/IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 120 V, AC-15, B300 conform EN/IEC 60947-5-1
Curent nominal de funcționare [Ie]: 1,5 A la 240 V, AC-15, B300 conform EN/IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,1 A la 250 V, DC-13, R300 conform EN/IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,22 A la 125 V, DC-13, R300 conform EN/IEC 60947-5-1
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Caracteristici mecanice
Înălțime: 18 mm
Lățime: 24 mm
Adâncime: 57 mm
Marcaj terminal conform ISO: (21-22)NC, (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform EN/IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (schimbare de stare electrică NO)
Cursă de funcționare: 2 mm (schimbare de stare electrică NC)
Cursa de funcționare: 3,5 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare de stare electrică NO
Forță de funcționare: 4,5 N schimbare de stare electrică NC
Material contact: Aliaj de argint (Ag/Ni) Protecție și standarde: Protecție la scurtcircuit: siguranță tip 6 A gG Durabilitate electrică: 1.000.000 de cicluri la 230 V c.a., frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN/IEC 60947-1 AC-15 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN/IEC 60947-5-1 Anexa C
Durabilitate electrică: 1.000.000 de cicluri, DC-13 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN/IEC 60947-5-1 Anexa C
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50 și CSA C22.2 Nr. 94 Standarde: JIS C 4520, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C 852, EN/IEC 60947-1 Certificate: UL, CSA, GOST, CCC
