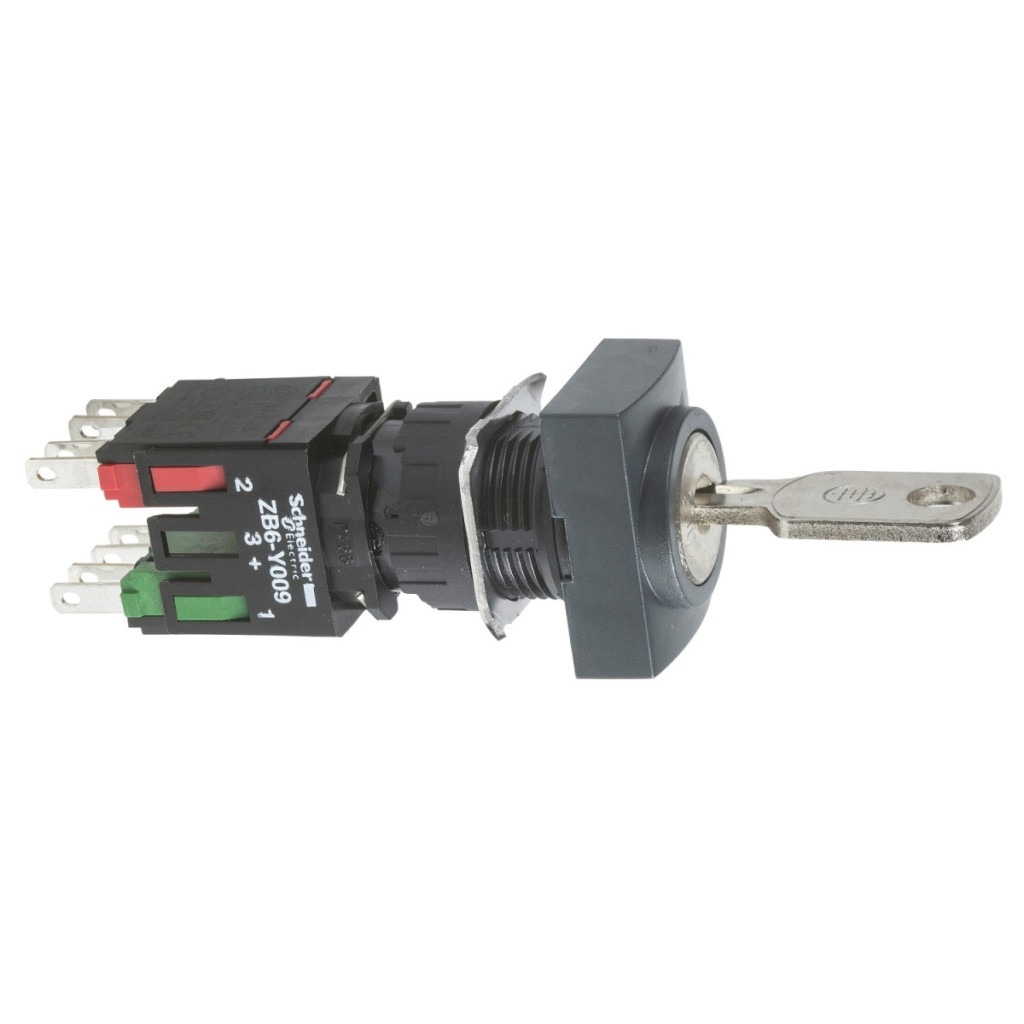

Comutatorul selector XB6DGC5B din gama de produse Schneider Electric Harmony XB6 este un comutator de calitate profesională conceput pentru medii industriale. Acest comutator negru, dreptunghiular, cu un diametru de 16 mm, are două poziții și se acționează prin rotirea cheii, care rămâne stabilă în poziția selectată (funcție de blocare). Comutatorul este echipat cu un tip de cheie 200, care poate fi îndepărtată în orice poziție, oferind o siguranță sporită împotriva utilizării neautorizate. Comutatorul selector are 1 contact NO (normal deschis) și 1 contact NC (normal închis) cu caracteristici de funcționare cu întrerupere lentă. Materialul de contact este aliaj de argint (Ag/Ni), care oferă o conductivitate și o durabilitate excelente. Conectarea se face prin conectori de tip Faston cu dimensiunile 2,8 x 0,5 mm. Comutatorul selector XB6DGC5B are o durată de viață mecanică remarcabilă de 200.000 de cicluri, în timp ce durata de viață electrică este de 1.000.000 de cicluri în ambele categorii AC-15 și DC-13. Fiabilitatea electrică a dispozitivului este Λ = 10^(-8) la 5 V și 1 mA, cu un nivel de încredere de 90%, în conformitate cu standardul IEC 60947-5-4. Parametrii tehnici ai produsului includ o tensiune nominală de izolare de 250 V (la gradul de poluare 3) și o tensiune nominală de impuls de 4 kV, în conformitate cu IEC 60947-1. Valorile nominale ale curentului de funcționare sunt: 3 A la 120 V în categoria AC-15, 1,5 A la 240 V și 0,1 A la 250 V și 0,22 A la 125 V în categoria DC-13. Comutatorul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 6 A. Carcasa dispozitivului are protecție IP65 conform IEC 60529, ceea ce înseamnă protecție împotriva prafului și jeturilor de apă. Dispozitivul este clasificat ca Clasa II pentru protecție împotriva șocurilor electrice, în conformitate cu IEC 61140. Comutatorul selector Schneider Electric XB6DGC5B are o gamă largă de temperaturi de funcționare (-25...70 °C) și o gamă și mai largă de temperaturi de depozitare (-40...70 °C). Produsul oferă, de asemenea, o rezistență excelentă la impactul mecanic: vibrații cu o amplitudine de ±3 mm și o accelerație de 5 g (în intervalul de frecvență 2...500 Hz) în conformitate cu IEC 60068-2-6 și șocuri cu o intensitate de 30 g și 50 g în conformitate cu IEC 60068-2-27. În plus, comutatorul este conform cu numeroase standarde și certificări internaționale, inclusiv reglementările IEC, CSA, JIS și UL, și are certificări CCC, UL, CSA și GOST. Dimensiunile indicate în fișa tehnică: lățime 24 mm, înălțime 18 mm, adâncime 80 mm. Grosimea panoului poate varia între 1 și 6 mm în timpul instalării.
Schneider Electric Harmony XB6 - Date tehnice XB6DGC5B
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Comutator selector complet
Denumire scurtă a produsului: XB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Poziție de funcționare: Orice poziție
Formă cap indicator: Dreptunghiulară
Tip actuator: Fix (rămâne în poziție)
Profil actuator: Comutator cu cheie
Număr de poziții: 2 poziții 70°
Tip cheie: Cheie 200
Poziție de scoatere a cheii: Orice poziție
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Dimensiuni
Lățime CAD: 24 mm
Înălțime CAD: 18 mm
Adâncime CAD: 80 mm
Grosime panou: 1 până la 6 mm
Conexiune
Descrierea terminalelor ISO n°1: (13-14)NO (21-22)NC
Conexiune - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Parametri electrici
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Protecție la scurtcircuit: Siguranță tip 6 A gG
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 120 V, AC-15, B300 / 1,5 A 240 V, AC-15, B300 / 0,1 A 250 V, DC-13, R300 / 0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% conform IEC 60947-5-4
Parametri de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Parametri de durabilitate
Durată de viață mecanică: 200.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15 230 V / DC-13 230 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5
Rezistență la vibrații: ±3 mm (f= a 2...500 Hz) / 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) / 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 852, UL 508, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CCC, UL, CSA, GOST
