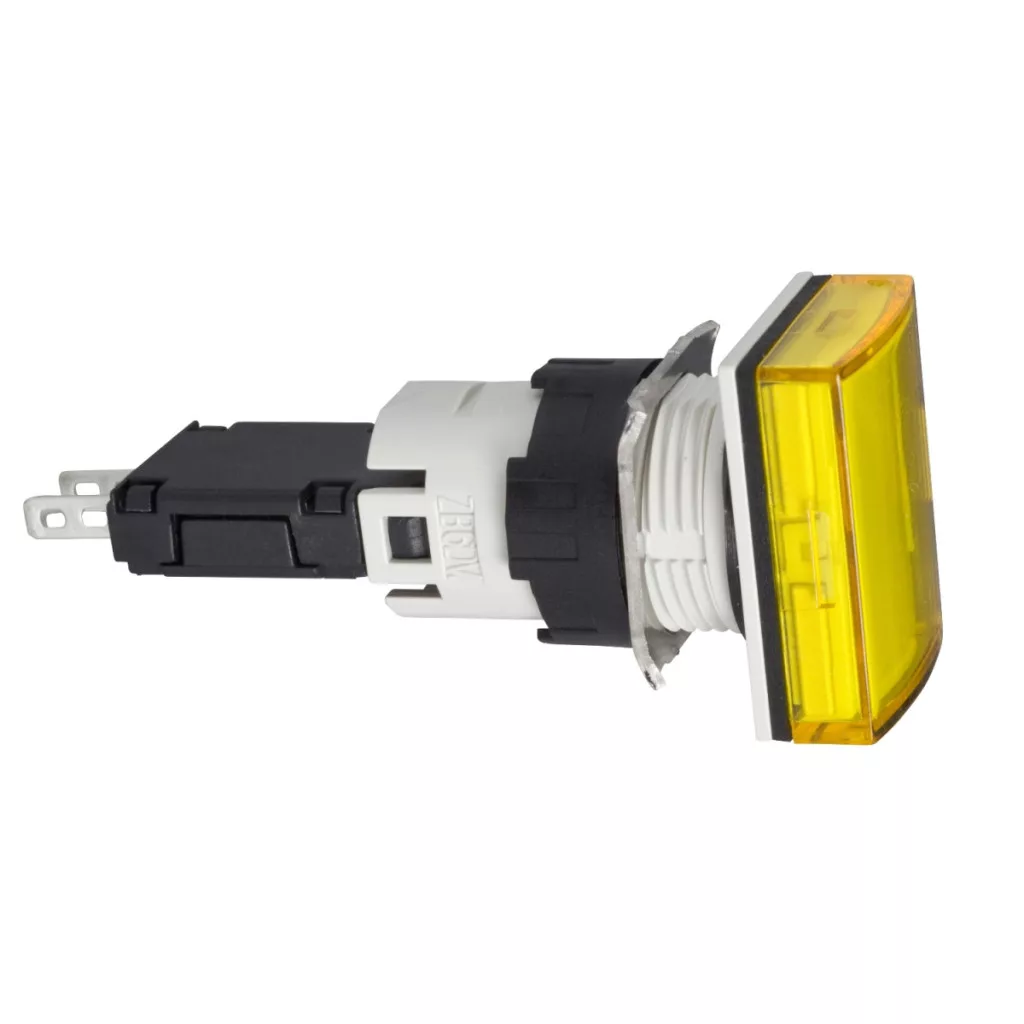

Indicatorul luminos XB6DV5BB din gama de produse Harmony XB6 de la Schneider Electric este un element de control industrial compact, de înaltă calitate, care oferă o vizibilitate excelentă în toate mediile de aplicare. Acest indicator luminos pătrat, din plastic galben, este alegerea perfectă pentru mediile industriale în care feedback-ul vizual adecvat este important, cum ar fi pentru indicarea stării mașinilor, echipamentelor sau panourilor de control. Indicatorul luminos Harmony XB6DV5BB este o unitate completă cu sursă de lumină LED încorporată, astfel încât nu necesită înlocuirea separată a becului în timpul utilizării. Produsul funcționează cu o sursă de alimentare de 12-24 V CA/CC și are o tensiune de funcționare de 6-30 V CA/CC, permițând o utilizare flexibilă în diverse sisteme. Tehnologia LED integrată asigură un consum redus de energie, cu un consum de curent de numai 15 mA, oferind în același timp un semnal luminos durabil și constant. Produsul trebuie să funcționeze cu alimentare directă, iar conexiunea se poate realiza folosind conectori Faston, cu dimensiunea de 2,8 x 0,5 mm. Parametrii tehnici ai lămpii indicatoare sunt remarcabili: întreaga unitate are o înălțime de 18 mm, o lățime de 24 mm și o adâncime de 57 mm, oferind o vizibilitate excelentă în ciuda dimensiunilor sale compacte. Se montează printr-un orificiu de 16 mm, care este un standard industrial obișnuit. Grosimea panoului poate fi între 1 și 6 mm. Produsul poate fi utilizat în orice poziție, ceea ce sporește și mai mult posibilitățile sale de aplicare. Lampa indicatoare XB6DV5BB are un grad de protecție IP65 conform IEC 60529 și este conformă cu NEMA 13, Standardele NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94, ceea ce îl face rezistent la praf și apă și fiabil în medii umede sau prăfuite. Produsul are caracteristici excelente de protecție electrică: tensiune nominală de izolație (Ui) de 250 V la gradul de poluare 2 în conformitate cu IEC 60947-1 și tensiune nominală de impuls (Uimp) de 4 kV în conformitate cu același standard. Face parte din clasa de protecție la atingere II conform IEC 61140. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare, de la -40 °C la +70 °C. Produsul are, de asemenea, o bună rezistență la impactul mecanic: poate rezista la vibrații cu o amplitudine de ±3 mm și o accelerație de 5 g în intervalul de frecvență de 2-500 Hz, precum și la șocuri semisinusoidale cu o accelerație de 30 g timp de 18 ms și o accelerație de 50 g timp de 11 ms, în conformitate cu IEC 60068-2-27.
Harmony XB6 - XB6DV5BB - Lampa de semnalizare completă Ø16, pătrată, galbenă date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Lampă de semnalizare completă
Denumire scurtă: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Forma unității de semnalizare: Pătrată
Culoarea capacului/lentilei: Galbenă
Sursă de lumină: LED
Soclu bec: LED integrat
Alimentare bloc luminos: Directă
Tensiune nominală de alimentare: 12...24 V c.a./c.c.
Informații suplimentare
Înălțime: 18 mm
Lățime: 24 mm
Adâncime: 57 mm
Descrierea terminalelor: ISO n°1 (+ -)PL
Poziție de funcționare: Orice poziție
Conectori - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Tensiune nominală de izolație: 250 V (grad de poluare 2) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Limite de tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50; NEMA 13, NEMA 4, NEMA 4X conform CSA C22.2 Nr. 94
Standarde și certificări
Standarde: JIS C 852, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, CCC, GOST, UL
Rezistență
Rezistență la vibrații: ±3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
