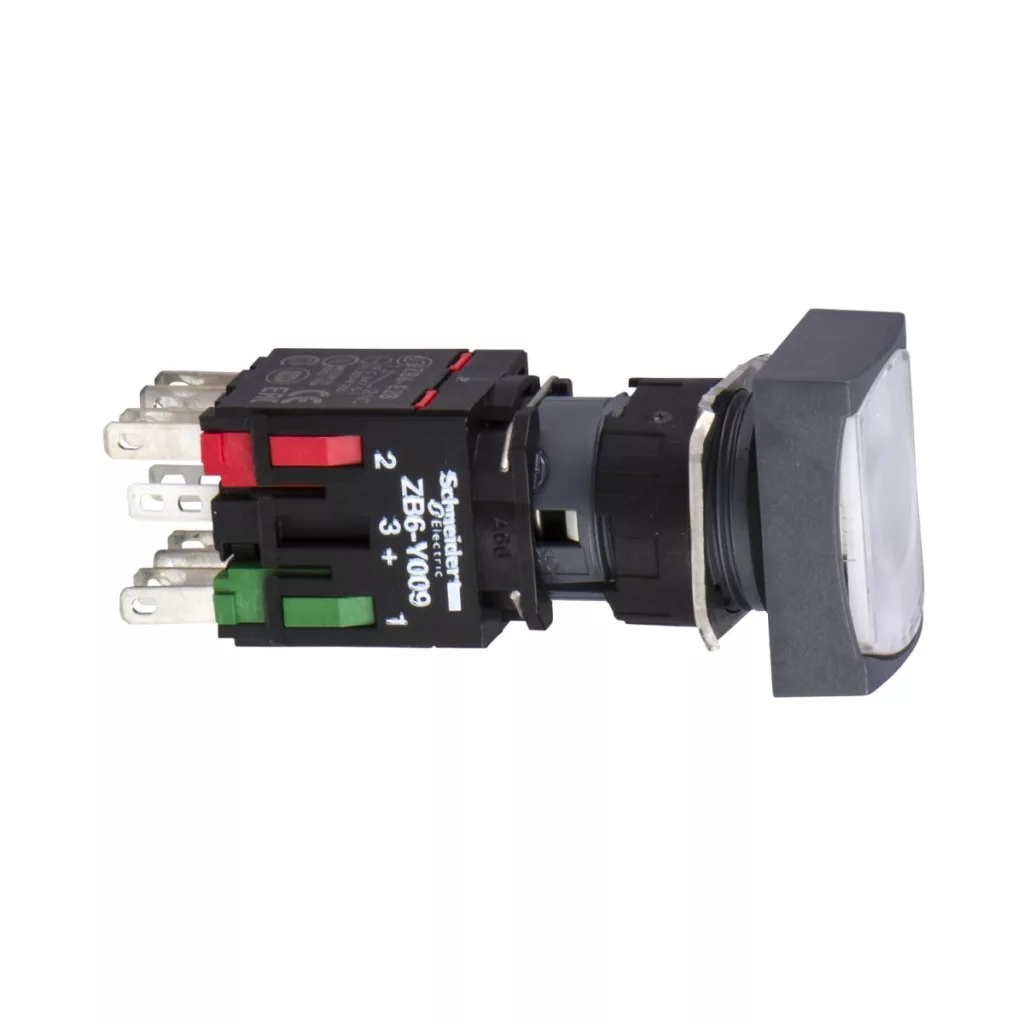

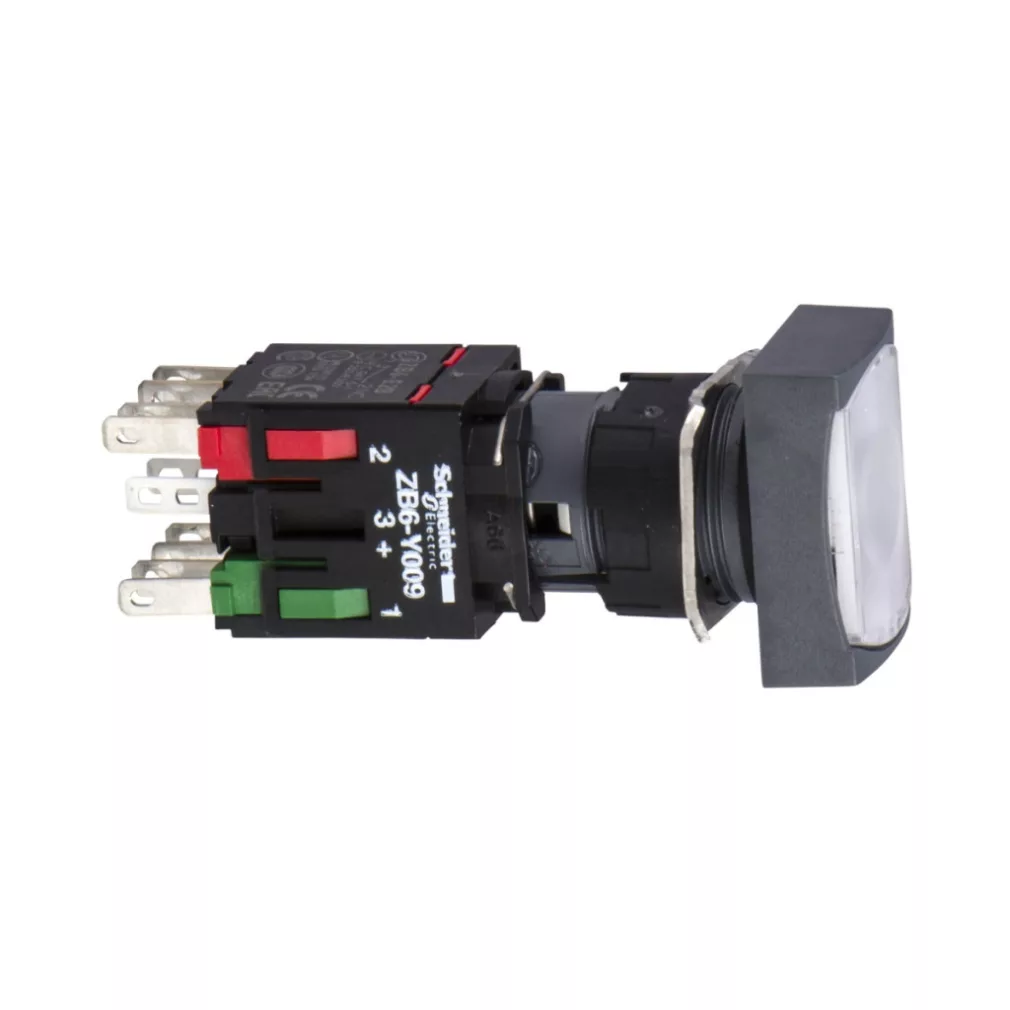

Butonul iluminat XB6DW1B1B din seria Harmony XB6 de la Schneider Electric este una dintre soluțiile de vârf în domeniul automatizării industriale moderne. Acest buton complet alb, cu cap pătrat, are un diametru de montare de 16 mm, funcționare cu revenire prin arc și 1 contact NO, funcționând la o tensiune de alimentare de 12-24 V CA/CC. Este o alegere ideală pentru panouri de control, comenzi de mașini și alte aplicații industriale în care funcționarea fiabilă și vizibilitatea excelentă sunt importante. Designul tehnic al produsului este precis și funcțional. Capul de acționare alb, plat, nemarcat, este încorporat într-o carcasă din plastic, care asigură o durată lungă de viață și o funcționare fiabilă. Sursa de lumină LED integrată oferă o indicare continuă, astfel încât starea butonului este întotdeauna clar vizibilă. Comanda de comutare este de tip slow break, ceea ce contribuie la o durată de viață mai lungă a contactelor electrice. Produsul are protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, fiind ideal pentru utilizarea în medii industriale dure. Parametrii tehnici ai Harmony XB6DW1B1B sunt remarcabili. Butonul cu contacte din aliaj de argint (Ag/Ni) are o configurație 1 NO, care este potrivită pentru o gamă largă de sarcini de control. Cursa sa de funcționare este de 1 mm (fără schimbare a stării electrice), iar cursa totală este de 3,5 mm. Forța necesară pentru funcționare este de 3,5 N. Conectarea este asigurată de conectori Faston, cu dimensiunea de 2,8 x 0,5 mm. Curentul nominal de funcționare este de 3 A la 120 V în AC-15, Categoria B300, 1,5 A la 240 V în AC-15, categoria B300 și 0,1 A la 250 V și 0,22 A la 125 V în DC-13, categoria R300, în conformitate cu standardul IEC 60947-5-1. Durata sa de viață electrică este extrem de lungă: 1.000.000 de cicluri la 230 V atât pentru AC-15, cât și pentru DC-13, la o frecvență de funcționare de <3600 cicluri/oră, cu un factor de încărcare de 0,5. Butonul Schneider Electric XB6DW1B1B este protejat împotriva supratensiunii tranzitorii de 2 kV conform IEC 61000-4-4, are o compatibilitate electromagnetică excelentă și aparține clasei de protecție tactilă II conform IEC 61140. De asemenea, are un design mecanic robust: poate rezista la o accelerație de până la 5 g în gama de frecvențe 2-500 Hz și la șocuri de până la 50 g timp de 11 ms. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-5, și are certificări UL, CCC, GOST și CSA, ceea ce permite utilizarea sa la nivel mondial.
Schneider Electric Harmony XB6 - XB6DW1B1B - Buton iluminat complet Ø16, pătrat, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumirea scurtă a dispozitivului: XB6
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Pătrată
Tip de control: Revenire cu arc
Profil de control: Alb plat, nemarcat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Bază bec: LED integrat
[Us] tensiune nominală de alimentare: 12...24 V CA/CC
Informații suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalului ISO n°1: (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (fără schimbare electrică de stare), 3,5 mm (cursă completă)
Forță de acționare: 3,5 N fără schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 6 A gG
[Ui] tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 4 kV conform IEC 60947-1
Caracteristici electrice
[Ie] curent nominal de funcționare: 3 A 120 V, AC-15, B300 conform IEC 60947-5-1
1,5 A 240 V, AC-15, B300 conform IEC 60947-5-1
0,1 A 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, <3600 cicluri/oră viteză de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13 la 230 V, <3600 cicluri/oră viteză de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 C anexă
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6…30 V CA/CC
Consum de curent: 15 mA
Condiții de mediu
Grad de protecție (IP): IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50
NEMA 13, NEMA 4, NEMA 4X conform CSA C22.2 Nr. 94
Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-5, JIS C 4520, JIS C 852 Certificări de produs: UL, CCC, GOST, CSA Caracteristici mecanice Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Caracteristici EMC
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
