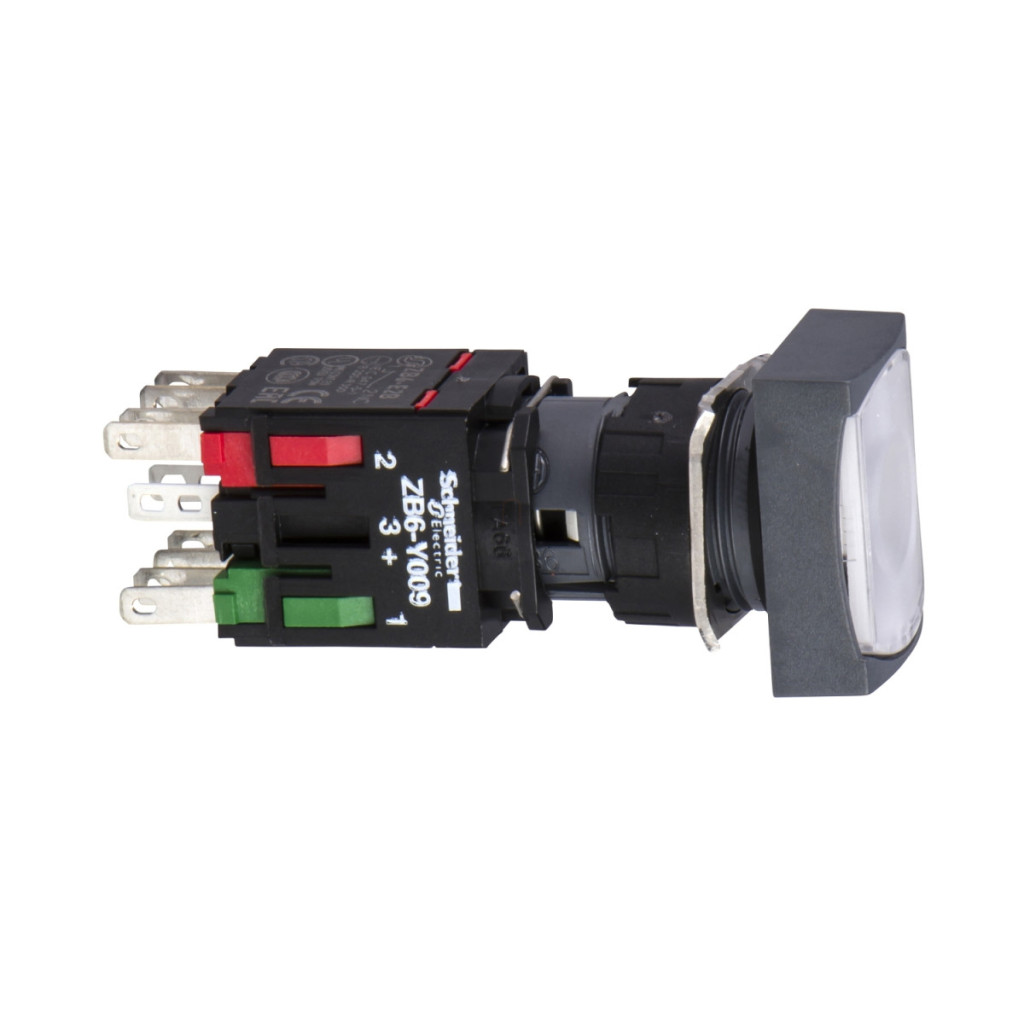

Schneider Electric Harmony XB6 - XB6DW1B5B - Buton iluminat complet Ø16, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat complet
Denumire scurtă a produsului: XB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Dreptunghiulară
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Deschidere lentă
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Suport bec: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Date suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 57 mm
Descrierea terminalului ISO n°1: (21-22)NC (13-14)NO
Poziție de funcționare: Orice poziție
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (NO la schimbarea stării electrice), 2 mm (NC la schimbarea stării electrice), 3,5 mm (cursă completă)
Forță de acționare: 3,5 N când starea electrică NO se modifică, 4,5 N când starea electrică NC se modifică
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, DC-13 la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 C anexă
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Protecție la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: CSA C22.2 nr. 14, JIS C 852, JIS C 4520, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1
Certificări de produs: GOST, UL, CCC, CSA
Proprietăți mecanice
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
