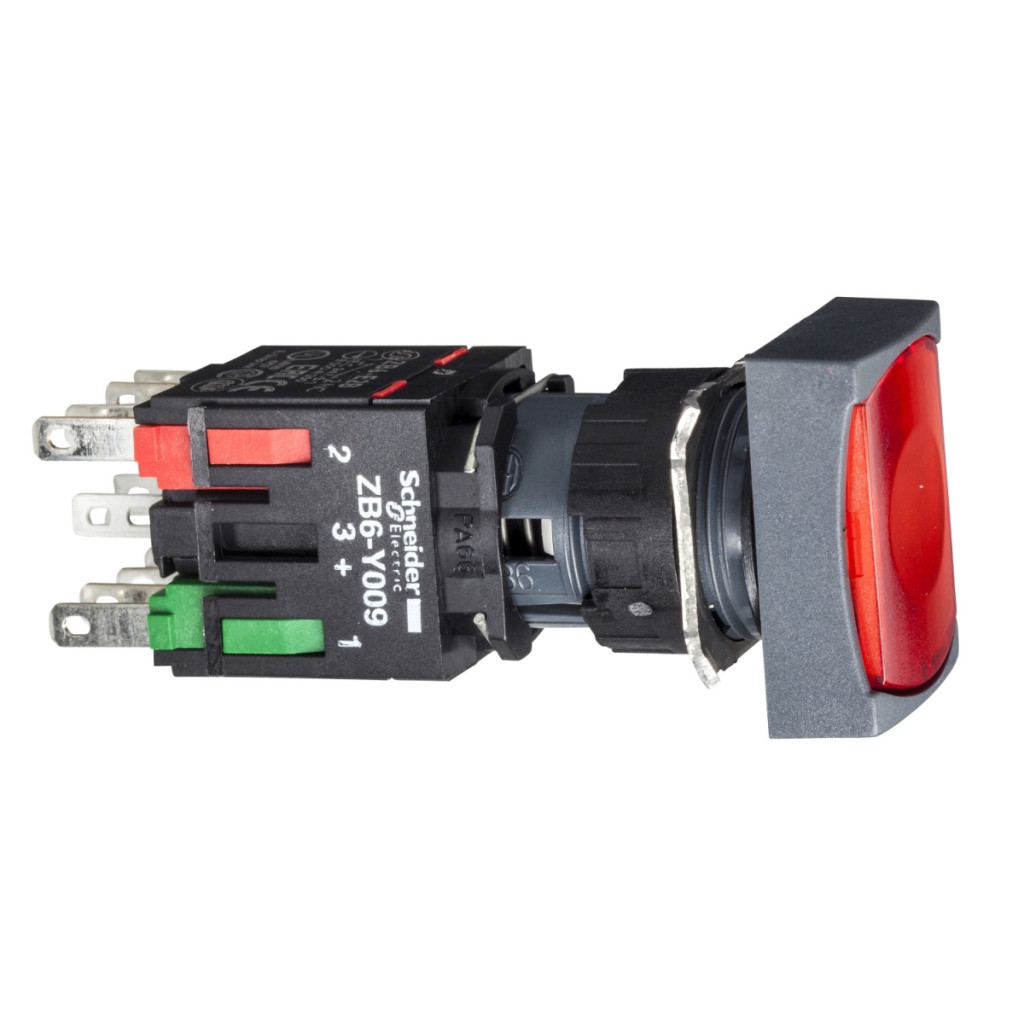

Gama de produse Schneider Electric Harmony XB6 Butonul iluminat complet XB6DW4B5B este un element de control versatil și fiabil, ideal pentru aplicații industriale și panouri de control. Acest buton roșu, dreptunghiular, cu cap încastrat, are un diametru de montare de 16 mm, ceea ce îl face ușor de montat în decupajele standard ale panourilor. Produsul este acționat cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Configurația sa de contact este 1NO + 1NC (un contact normal deschis și unul normal închis), ceea ce oferă o gamă largă de opțiuni de control. Butonul funcționează într-un interval de tensiune de alimentare de 12-24 V CA/CC, ceea ce îl face flexibil pentru utilizarea în diverse sisteme. Iluminarea este asigurată de un LED integrat, care emite un semnal constant, oferind un feedback vizual clar cu privire la starea de funcționare. În ceea ce privește parametrii tehnici, butonul Harmony XB6DW4B5B are o placă frontală din plastic și dimensiuni totale de 24 mm lățime, 18 mm înălțime și 57 mm adâncime. Dispozitivul este conectat folosind conectori Faston, cu dimensiunea de 2,8 x 0,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Dispozitivul are o tensiune nominală de izolare de 250 V și o tensiune nominală de impuls de 4 kV. Butonul are o durată de viață electrică remarcabilă de până la 1.000.000 de cicluri de comutare în categoriile AC-15 și DC-13, la 230 V, cu un factor de încărcare de 0,5, ceea ce dovedește calitatea și fiabilitatea excelente ale produsului. Butonul Harmony XB6DW4B5B are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și jeturilor de apă. De asemenea, oferă protecție NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. Produsul este foarte rezistent la influențele mediului: poate fi utilizat într-un interval de temperatură de funcționare de la -25 la 70 °C și are o rezistență excelentă la vibrații și șocuri. Este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, CSA C22.2 nr. 14 și alte reglementări relevante. Produsul are certificări internaționale, inclusiv CCC, GOST, UL și CSA, asigurând aplicabilitatea la nivel global.
Schneider Electric Harmony XB6 - XB6DW4B5B - Buton iluminat complet Ø16, dreptunghiular roșu N/O+N/C date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton complet iluminat
Denumirea scurtă a produsului: XB6
Materialul plăcii frontale: Plastic
Diametru de instalare: 16 mm
Forma capului indicatorului: Dreptunghiulară
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat, nemarcat
Tip și configurație contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Tip conexiune: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu sursă de lumină: LED integrat
Tensiune nominală de alimentare: 12...24 V CA/CC
Date suplimentare
Lățime totală: 24 mm
Înălțime totală: 18 mm
Adâncime totală: 57 mm
Marcaj contact: ISO n°1 (13-14)NO (21-22)NC
Poziție de funcționare: Orice poziție
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1 mm (schimbare de stare electrică NO), 2 mm (schimbare de stare electrică NC), 3,5 mm (cursă completă) Forță de funcționare: 3,5 N schimbare de stare electrică NO, 4,5 N schimbare de stare electrică NC Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 6 A
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300 conform IEC 60947-5-1, 1,5 A la 240 V, AC-15, B300 conform IEC 60947-5-1, 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1 Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri la DC-13 230 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Rezistență la supratensiune: 1 kV contact direct conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Condiții de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50; NEMA 13, NEMA 4, NEMA 4X conform CSA C22.2 Nr. 94
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, JIS C 852, CSA C22.2 nr. 14, IEC 60947-1 Certificări de produs: CCC, GOST, UL, CSA Rezistență Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
