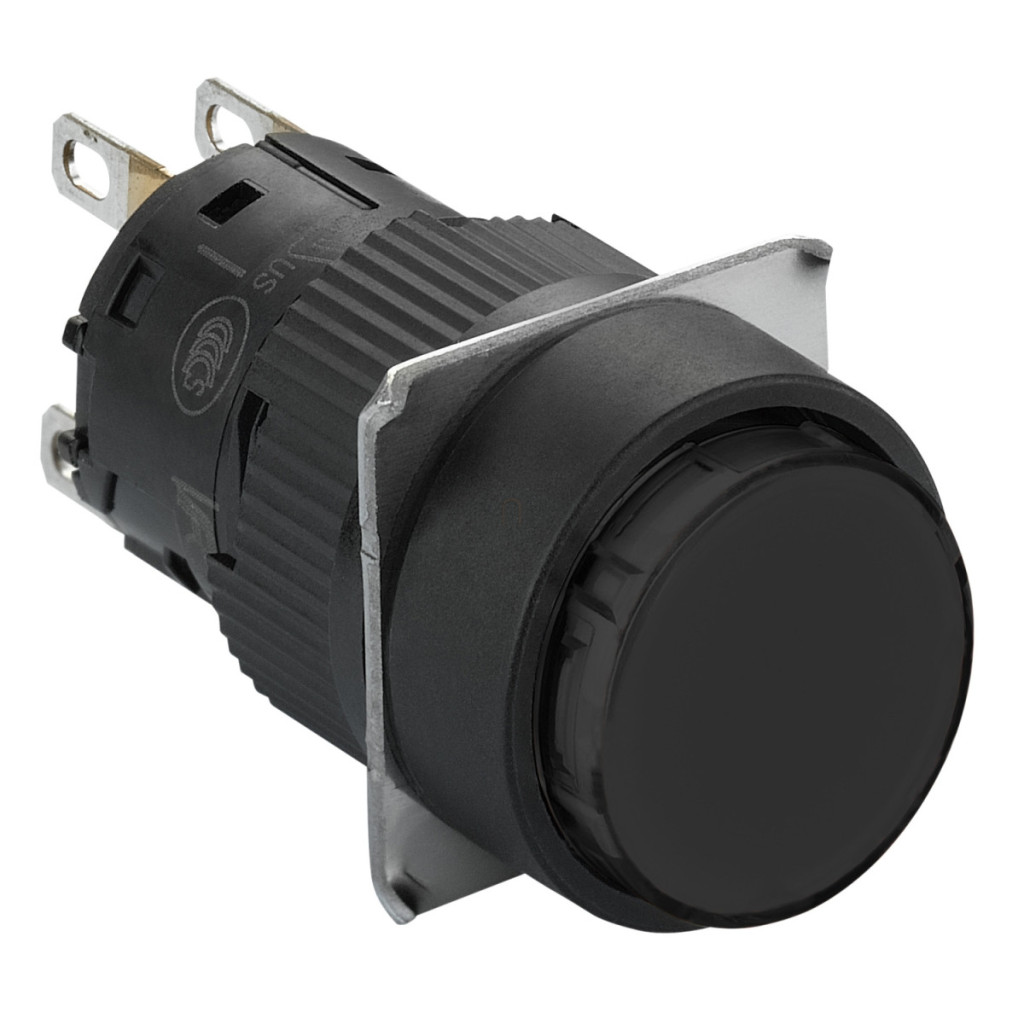

Butonul monolitic Schneider Electric Harmony XB6EAA21P este un comutator industrial compact, cu diametrul de 16 mm, de culoare neagră, încastrat, care asigură o funcționare fiabilă într-o gamă largă de aplicații. Acest buton cu revenire prin arc este alegerea perfectă pentru panouri de control, echipamente industriale sau orice aplicație în care spațiul este limitat, dar funcționalitatea fiabilă a comutării este importantă. Designul produsului este bine gândit și ușor de utilizat. Butonul negru, rotund, încastrat, are o placă frontală din plastic și poate fi montat într-o gaură de 16 mm. Butonul are o funcție de revenire cu arc (comutator momentane), adică revine automat la poziția inițială după acționare. Comutatorul conține 1 contact de comutare (1CO), care este fabricat din argint placat cu aur, asigurând o conductivitate electrică excelentă și o rezistență de tranziție redusă. Rezistența de contact a elementului comutatorului este de numai 50 mOhm la 1/6 V, ceea ce reprezintă o valoare excelentă în această categorie. Mecanismul de comutare funcționează pe principiul acțiunii rapide, asigurând o comutare pozitivă și o durată lungă de viață. Butonul Harmony XB6E are parametri electrici remarcabili: curent termic convențional în aer liber de 5 A sau 3 A atunci când se utilizează o priză cu conectare rapidă. Curentul nominal de funcționare al produsului este de 1,5 A la 120 V în categoria AC-12 și de 1 A la 240 V; în categoria AC-13, este de 1 A la 120 V și de 0,7 A la 240 V. De asemenea, oferă performanțe excelente în aplicații cu curent continuu (CC): 1 A la 24 V și 0,2 A la 125 V în categoria DC-12; și 0,7 A la 24 V și 0,15 A la 125 V în categoria DC-13. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 2 A. Produsul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri (CA, 0,7 A, sarcină de 220 V). Butonul Schneider Electric XB6EAA21P este ușor de instalat. Grosimea panoului poate varia între 0,5 mm și 6 mm, iar cuplul de strângere recomandat este între 0,6 și 1 Nm. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce îl face rezistent la praf și jeturi de apă. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C, iar temperatura de depozitare poate fi între -40 °C și +70 °C. Comutatorul poate fi conectat în mai multe moduri: cu un conector Faston izolat (dimensiune: 2,8 x 0,5 mm), un conector sudabil (pentru fire cu o secțiune transversală maximă de 0,75 mm², AWG 19) sau o priză cu conectare rapidă. Rezistența produsului la vibrații este de 1 mm amplitudine în intervalul de frecvență 10-55 Hz, iar rezistența la șocuri este de 10 g accelerație pentru 11 ms în cazul unei unde semisinusoidale. Butonul Schneider Electric XB6EAA21P a fost certificat în conformitate cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, JIS C 4520, UL 508, JIS C 852 și IEC 60947-1, și are certificări CCC și cURus.
Schneider Electric Harmony XB6 - XB6EAA21P - buton rotund negru Ø 16 - montat încastrat return - 1OC date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic
Denumire scurtă: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Negru încastrat
Tip și compoziție contact: 1 contact inversor (1C/O)
Funcționare contact: Acțiune instantanee
Conexiuni
Tip conexiune: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm
Conector sudabil, capacitate: <= 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Informații suplimentare
Categorie de supratensiune: II conform IEC 60536
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,6...1 N.m Rezistență de contact: 50 mOhm la 1/6 V Protecție la scurtcircuit: siguranță de tip 2 A gG Debit termic convențional în aer liber: 3 A (cu priză cu conectare rapidă), 5 A
Curent nominal de funcționare
1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
0,7 A la 240 V, AC-13 conform IEC 60947-5-1
1 A la 120 V, AC-13 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Condiții de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 4520, UL 508, JIS C 852, IEC 60947-1
Certificări de produs: CCC, cURus
Rezistență
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
