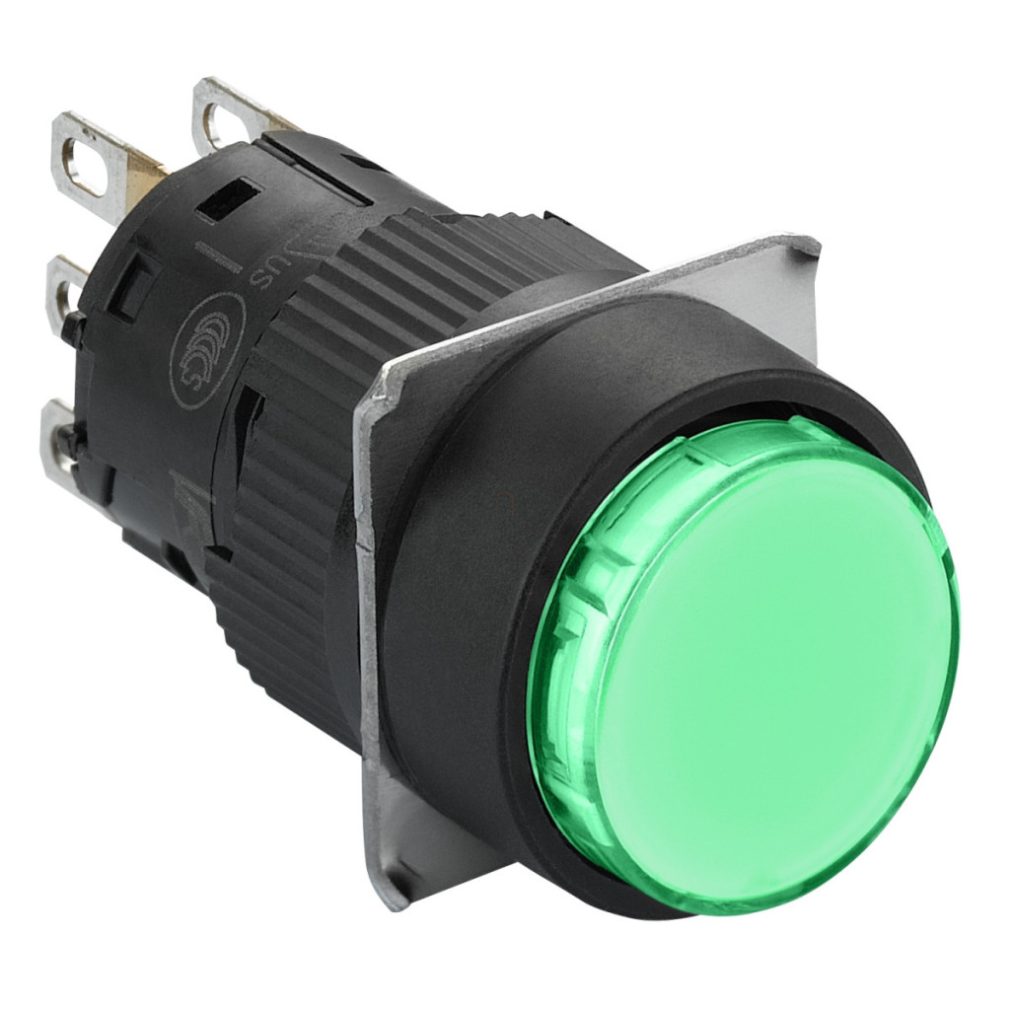

Butonul monolitic XB6EAA31P, parte a gamei de produse Harmony XB6E de la Schneider Electric, este un comutator versatil conceput pentru medii industriale și este deosebit de potrivit pentru instalarea în panouri de control și mașini. Acest buton rotund, verde, încastrat, este o alegere excelentă pentru aplicații în care fiabilitatea și durabilitatea sunt cerințe esențiale. Cu un diametru de montare de 16 mm, butonul XB6EAA31P poate fi instalat cu ușurință în panouri standard, simplificând procesul de instalare. Funcționarea cu revenire prin arc și tipul de contact 1C/O asigură o comutare eficientă. Capul verde al butonului cu acționare prin apăsare nu numai că oferă un aspect estetic, dar servește și ca indicator funcțional de culoare, de exemplu pentru funcțiile de pornire sau activare. Datorită gradului de protecție IP65, acest buton este perfect potrivit pentru utilizarea în medii prăfuite și umede, fiind o alegere ideală pentru instalații industriale, linii de producție sau panouri de control ale mașinilor. Parametrii tehnici remarcabili ai produsului includ o durată de viață mecanică excepțională de 1.000.000 de cicluri și o durată de viață electrică de 100.000 de cicluri la AC, 0,7 A, sarcină de 220 V, în conformitate cu IEC 60947-5-1 Anexa C. Panoul frontal din plastic și opțiunile multiple de conectare (conector rapid izolat 2,8 x 0,5 mm, conector sudabil cu o secțiune transversală maximă a firului de 0,75 mm² și priză conector rapid) sporesc și mai mult versatilitatea produsului. Contactele din argint placate cu aur asigură o conexiune electrică fiabilă și o rezistență de contact redusă, de numai 50 mOhm la 1/6 V. Domeniul larg de temperatură de funcționare al produsului (-10...+55 °C) și domeniul de temperatură de depozitare (-40...+70 °C) îl fac, de asemenea, potrivit pentru utilizare într-o mare varietate de condiții de mediu. Butonul XB6EAA31P respectă în totalitate numeroase standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, și este, de asemenea, certificat CCC și cURus.
Schneider Electric Harmony XB6 - XB6EAA31P - Buton complet rotund verde Ø16 NO IP65 date tehnice
Date de bază
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic
Denumirea scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde încastrat
Tip și compoziție contact: 1 C/O
Funcționare contact: Acțiune rapidă
Conexiuni
Metode de conectare: Conector rapid izolat, dimensiune: 2,8 x 0,5 mm
Conector sudabil, capacitate max.: <= 0,75 mm² AWG 19
Priză conector rapid
Material contact: Argint placat cu aur
Caracteristici electrice
Categorie supratensiune: II, conform IEC 60536
Rezistență de contact: 50 mOhm la tensiune 1/6 V
Protecție la scurtcircuit: Siguranță tip 2 A gG
Curent termic convențional măsurat în aer liber [Ith]: 3 A (priză cu conectare rapidă) / 5 A
Curent nominal de funcționare [Ie]: 1,5 A la 120 V, AC-12 (IEC 60947-5-1)
1 A la 240 V, AC-12 (IEC 60947-5-1)
0,7 A la 240 V, AC-13 (IEC 60947-5-1)
1 A la 120 V, AC-13 (IEC 60947-5-1)
1 A la 24 V, DC-12 (IEC 60947-5-1)
0,7 A la 24 V, DC-13 (IEC 60947-5-1)
0,2 A la 125 V, DC-12 (IEC 60947-5-1)
0,15 A la 125 V, DC-13 (IEC 60947-5-1)
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, CA, 0,7 A la 220 V (IEC 60947-5-1 Anexa C)
Cuplu de strângere: 0,6…1 N.m
Condiții de mediu
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -10…55 °C
Grad de protecție IP: IP65 conform IEC 60529
Rezistență la vibrații: 1 mm (f= 10…55 Hz) conform IEC 60068-2-6
Rezistență la impact: 10 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: UL 508, IEC 60947-1, JIS C 852, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C 4520
Certificări de produs: CCC, cURus
