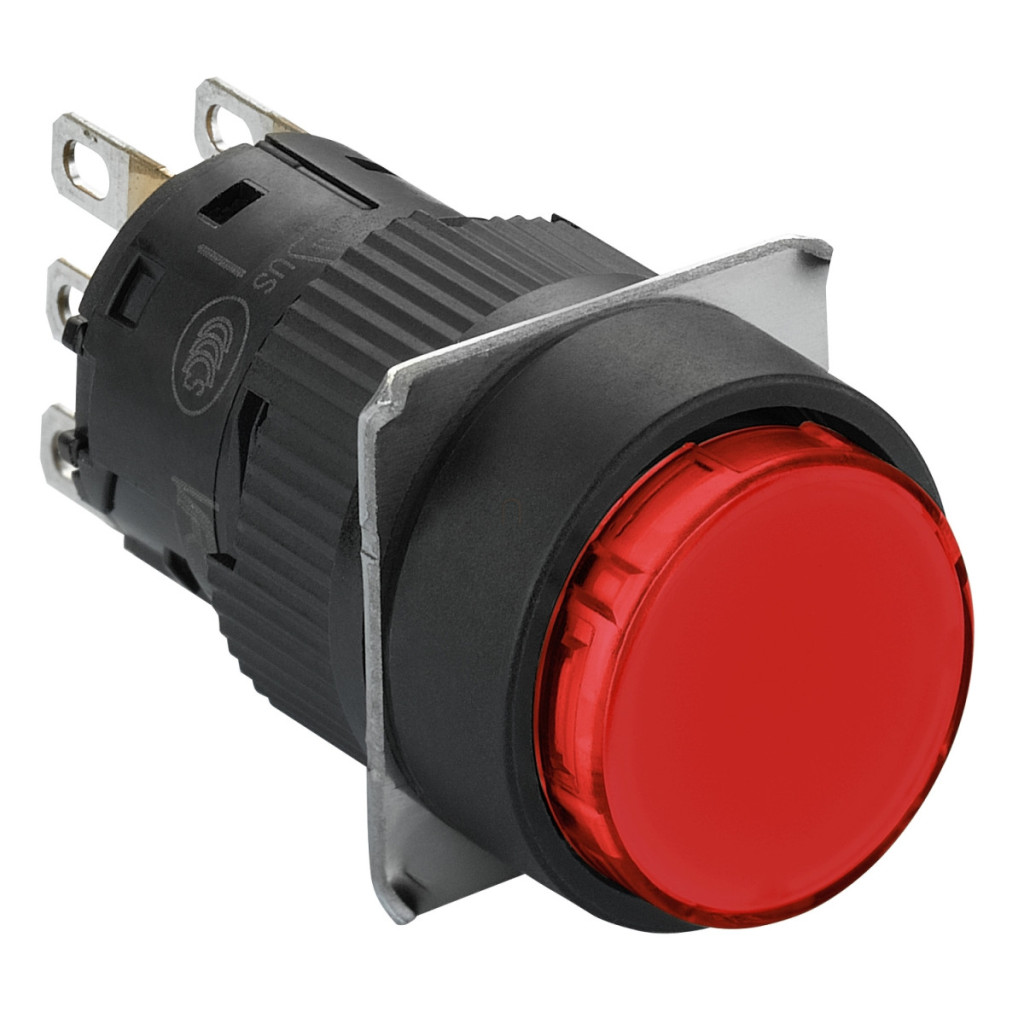

Butonul monolitic Schneider Electric Harmony XB6E seria XB6EAA41P este un element de control industrial profesional care se remarcă prin fiabilitate și design durabil. Acest buton compact, rotund, roșu, cu un diametru de montare de 16 mm, este alegerea ideală pentru sistemele de automatizare industrială, panourile de control și interfețele mașinilor, unde fiabilitatea și funcționarea precisă sunt esențiale. În ceea ce privește parametrii tehnici, butonul XB6EAA41P se remarcă prin designul său cu 1 contact C/O (comutare), care asigură o comutare precisă datorită acțiunii sale rapide. Funcționarea cu revenire prin arc permite o utilizare simplă și intuitivă. Materialul de contact din argint placat cu aur asigură o conductivitate electrică excelentă și o durată lungă de viață. Butonul are o placă frontală din plastic, ceea ce rezultă într-un design ușor, dar durabil. Clasa de protecție IP65 garantează protecția împotriva prafului și a apei, astfel încât produsul funcționează fiabil chiar și în medii industriale dure. Butonul XB6EAA41P are date tehnice deosebit de impresionante. Cu o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică de 100.000 de cicluri (CA, 0,7 A, 220 V conform IEC 60947-5-1, Anexa C), acesta asigură o funcționare fiabilă pe termen lung. Instalarea cu un cuplu de strângere de 0,6...1 N·m permite o montare simplă, dar stabilă. Intervalul de temperatură de funcționare este de -10...55 °C, iar intervalul de temperatură de depozitare este de -40...70 °C, ceea ce îl face potrivit pentru utilizarea în majoritatea mediilor industriale. Produsul este rezistent la vibrații cu o amplitudine de 1 mm 10-55 Hz (conform IEC 60068-2-6) și șocuri cu semiondă sinusoidală cu o accelerație de 10 g și o durată de 11 ms (conform IEC 60068-2-27), ceea ce confirmă designul său robust și fiabilitatea chiar și în condiții dificile. Butonul Schneider Electric XB6EAA41P este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-1, UL 508, IEC 60947-1, JIS C 4520, CSA C22.2 Nr. 14 și JIS C 852. De asemenea, are certificări CCC și cURus. Această gamă largă de conformități asigură faptul că produsul poate fi utilizat la nivel global în diverse proiecte industriale. În ceea ce privește caracteristicile electrice, butonul are un curent termic convențional în aer liber de 5 A (cu o priză cu conectare rapidă de 3 A) și valori de sarcină diferite pentru diferite categorii de comutare: de exemplu, 1,5 A 120 V AC-12, 0,7 A 240 V AC-13 sau 0,7 A 24 V DC-13, în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor cu o siguranță de tip gG de 2 A îmbunătățește și mai mult siguranța funcționării.
Schneider Electric Harmony XB6 - XB6EAA41P - Buton rotund complet Ø16 roșu NO IP65 date tehnice
Caracteristici generale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic
Denumirea scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat
Contacte și conexiuni
Tip și compoziție contact: 1 C/O (comutator)
Funcționarea contactului: Acțiune instantanee
Conexiuni - terminale: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm
Conector sudabil, capacitate de prindere: <= 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Caracteristici electrice
Categorie de supratensiune: II conform IEC 60536
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: siguranță de tip 2 A gG
Curent termic convențional măsurat în aer liber: 3 A (priză cu conectare rapidă), 5 A
Curent nominal de funcționare: 1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
0,7 A la 240 V, AC-13 conform IEC 60947-5-1
1 A la 120 V, AC-13 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Marcaje: CE
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,6...1 N·m
Durată de viață electrică: 100.000 de cicluri, CA, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40..,70 °C
Temperatură ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde: IEC 60947-5-1, UL 508, IEC 60947-1, JIS C 4520, CSA C22.2 Nr. 14, JIS C 852 Certificări de produs: CCC, cURus Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații de montare
Grosime panou: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime garnitură: 0,5 mm / 0,01 in.
Grosime placă anti-rotație: 0,6 mm / 0,02 in.
