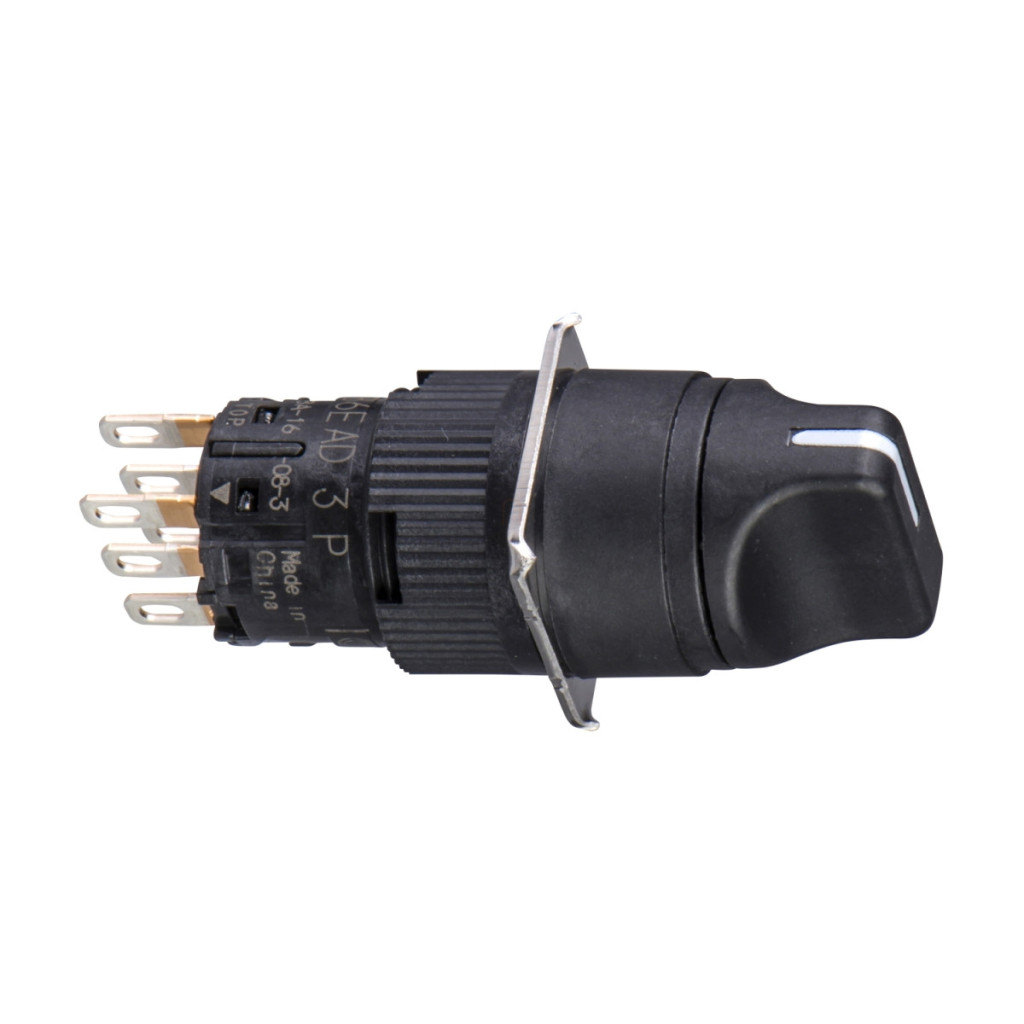

Schneider Electric Harmony XB6E XB6EAD221P este un comutator selector monolitic care oferă o soluție fiabilă și durabilă pentru aplicații industriale și panouri de control. Acest comutator compact de înaltă calitate poate fi instalat cu ușurință într-un orificiu de montare de 16 mm, fiind alegerea ideală pentru proiectele în care spațiul este limitat. Comutatorul selector negru, cu cap rotund și pârghie proeminentă, este proiectat cu o funcție de blocare care asigură o funcționare fiabilă. Produsul are 1 contact C/O (comutare), care urmează principiul acțiunii rapide pentru o comutare rapidă și decisivă. Contactele din argint placate cu aur asigură o conductivitate excelentă și o durată lungă de viață cu o rezistență minimă de contact (50 mOhm la 1/6 V). Comutatorul selector Harmony XB6E XB6EAD221P are protecție IP65, care garantează rezistența la praf și apă în conformitate cu IEC 60529. Comutatorul are o durabilitate mecanică remarcabilă, rezistând la până la 250.000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 100.000 de cicluri (CA, 0,7 A, 220 V). Intervalul de temperatură de funcționare al produsului este de -10...55 °C, iar intervalul de temperatură de depozitare este de -40...70 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Parametrii tehnici ai comutatorului includ mai multe opțiuni de conectare: conector rapid izolat (2,8 x 0,5 mm), punct de conectare sudabil (max. 0,75 mm²/AWG 19 secțiune transversală a firului) și soclu conector rapid. Produsul trebuie fixat cu un cuplu de 0,6...1 N.m și este conform cu diverse standarde, precum IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 și alte standarde internaționale. Produsul are, de asemenea, certificări CCC și cURus, care confirmă calitatea sa înaltă și conformitatea cu standardele internaționale. Comutatorul selector Schneider Electric XB6EAD221P este ideal pentru utilizarea ca comutator și unitate de control în panouri de control, mașini, echipamente și sisteme industriale. Produsul este ușor de instalat și poate fi instalat rapid și precis folosind diagramele și instrucțiunile de instalare incluse. Comutatorul este livrat cu o placă anti-rotație (grosime 0,6 mm) și o garnitură (grosime 0,5 mm), care facilitează montarea sigură și precisă pe panouri cu grosimea de 0,5-6 mm.
Schneider Electric Harmony XB6 - XB6EAD221P - comutator selector rotund negru Ø16 - manetă proeminentă 2 poziții - 1CO date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Comutator selector monolitic
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Rotundă
Tip operator: Fixabil
Design operator: Pârghie standard neagră
Informații privind poziția operatorului: 2 poziții
Date comutator
Tip și compoziție contact: 1 C/O
Mod de funcționare: Acțiune instantanee
Conexiune - terminale: Conector rapid izolat, dimensiune: 2,8 x 0,5 mm
Punct de conectare sudabil, max. 0,75 mm² AWG 19
Priză cu acțiune instantanee
Material contact: Argint placat cu aur
Date de performanță
Categorie de supratensiune: II conform IEC 60536
Durată de viață mecanică: 250.000 de cicluri
Cuplu de strângere: 0,6...1 N.m
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: siguranță de tip gG de 2 A
[Ith] curent termic convențional măsurat în aer liber: 3 A (priză cu conectare rapidă)
5 A
[Ie] curent nominal de funcționare: 1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
0,7 A la 240 V, AC-13 conform IEC 60947-5-1
1 A la 120 V, AC-13 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Condiții de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Nivel de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C 852, JIS C8201-1
Certificări de produs: CCC, cURus
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Grosimea panoului: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
