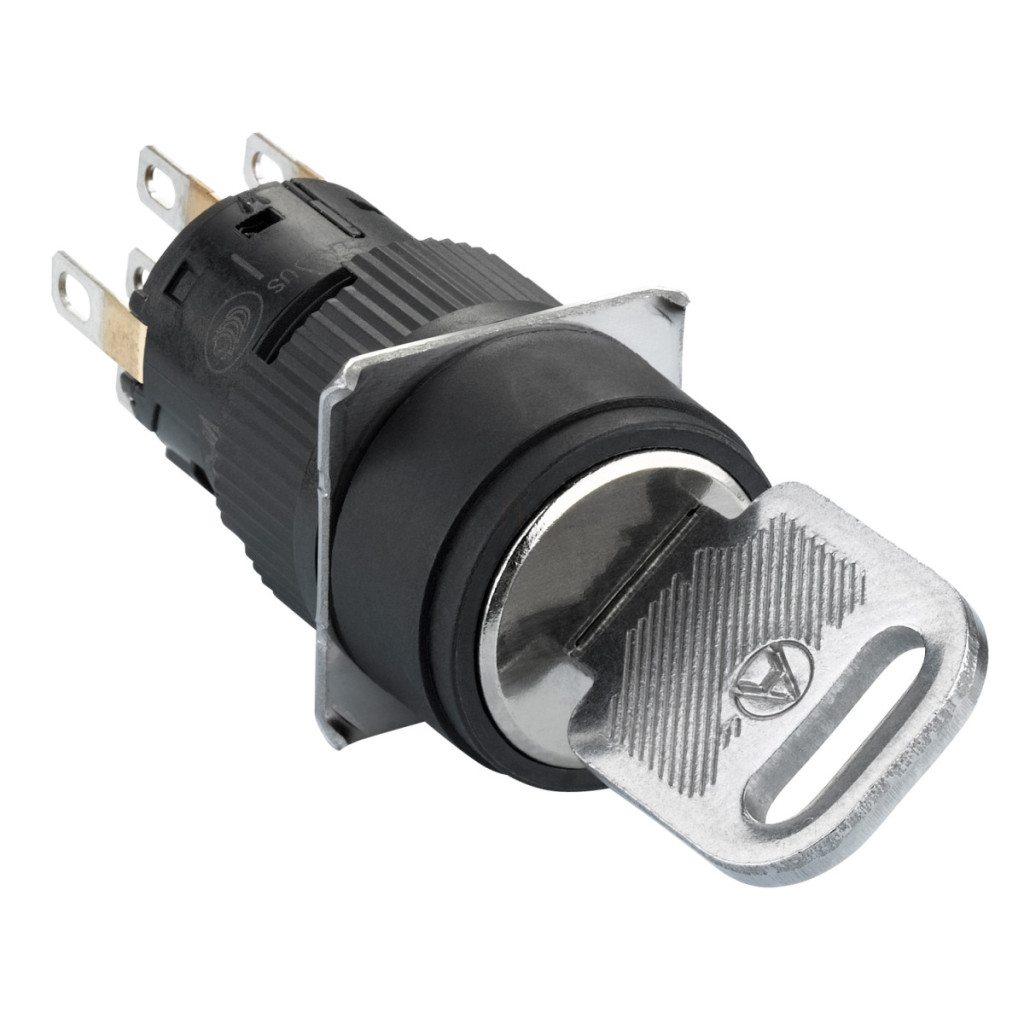

Comutatorul selector monolitic Schneider Electric XB6EAG232P, parte a gamei de produse Harmony XB6E, este o componentă de control versatilă și fiabilă, concepută special pentru aplicații industriale. Acest comutator selector cu cheie este alegerea ideală pentru medii în care protecția împotriva utilizării neautorizate și funcțiile precise de comutare sunt importante. Modelul XB6EAG232P este disponibil într-un design rotund, negru, cu un diametru de montare de 16 mm. Comutatorul are un design cu 3 poziții și funcționare fixă, ceea ce înseamnă că, după rotirea cheii, comutatorul rămâne în acea poziție. O caracteristică unică a produsului este tija cheii proeminentă, care îl face ușor de utilizat. Cheia 132 poate fi scoasă din orice poziție, oferind opțiuni flexibile de securitate. Comutatorul are contacte 2C/O (2 comutatoare) cu acțiune rapidă. Contactele sunt realizate din argint placat cu aur, ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Există mai multe opțiuni de conectare: conector faston izolat 2,8 x 0,5 mm, conector sudabil pentru fire cu o secțiune maximă de 0,75 mm² (AWG 19) sau soclu cu conectare rapidă. Comutatorul are un curent termic convențional de 5 A în aer liber și 3 A atunci când se utilizează o priză cu conector rapid. Produsul are protecție IP65 conform IEC 60529, ceea ce înseamnă protecție perfectă împotriva prafului și a jeturilor de apă de joasă presiune, astfel încât funcționează fiabil chiar și în medii umede sau prăfuite. Comutatorul selector Schneider Electric XB6EAG232P are o gamă largă de curenți de funcționare pentru diferite categorii de aplicații: pentru AC-12, 1,5 A la 120 V sau 1 A la 240 V; pentru AC-13, 1 A la 120 V sau 0,7 A la 240 V; DC-12: 1 A la 24 V sau 0,2 A la 125 V; DC-13: 0,7 A la 24 V sau 0,15 A la 125 V, în conformitate cu IEC 60947-5-1. Intervalul de temperatură de funcționare al comutatorului este între -10 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Durata de viață mecanică este extrem de mare, de 250.000 de cicluri de comutare, iar durata de viață electrică este de 100.000 de cicluri la o sarcină de 0,7 A 220 V c.a. Comutatorul are o rezistență excelentă la vibrații, poate rezista la vibrații cu o amplitudine de 1 mm în intervalul de frecvență de 10-55 Hz și are o rezistență la impact de 10 g accelerație pentru o durată de 11 ms.
Schneider Electric Harmony XB6 - XB6EAG232P date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Comutator selector monolitic
Denumirea scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de instalare: 16 mm
Formă cap indicator: Rotundă
Tip de funcționare: fix (menținere poziție)
Profil de funcționare: comutator cu cheie
Număr de poziții: 3 poziții
Număr de chei: 132
Poziție de scoatere a cheii: Din orice poziție
Caracteristici electrice
Tipul și compoziția contactului: 2 C/O (comutator)
Mod de comutare: Acțiune rapidă
Conexiuni: Conector Faston izolat (2,8 x 0,5 mm), conector de lipit (max. 0,75 mm² AWG 19), soclu conector rapid
Material contact: Argint placat cu aur
Rezistență contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: Siguranță de tip gG de 2 A
Curent termic convențional în aer liber: 5 A (3 A pentru soclu conector rapid)
Curenti nominali de funcționare
1,5 A 120 V, AC-12 (IEC 60947-5-1)
1 A 240 V, AC-12 (IEC 60947-5-1)
0,7 A 240 V, AC-13 (IEC 60947-5-1)
1 A 120 V, AC-13 (IEC 60947-5-1)
1 A 24 V, DC-12 (IEC 60947-5-1)
0,7 A 24 V, DC-13 (IEC 60947-5-1)
0,2 A 125 V, DC-12 (IEC 60947-5-1)
0,15 A 125 V, DC-13 (IEC 60947-5-1)
Caracteristici mecanice și de mediu
Cuplu de strângere: 0,6...1 N.m
Durată de viață mecanică: 250.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A 220 V
Temperatură de depozitare: -40...70 °C Temperatură de funcționare: -10...55 °C Grad de protecție IP: IP65 (IEC 60529) Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) pentru o jumătate de undă sinusoidală de conform cu IEC 60068-2-27
Certificate și standarde
UL 508
JIS C8201-5-1
JIS C 852
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-1
JIS C8201-1
Certificări de produs: cURus, CCC
Informații privind instalarea
Grosimea panoului: 0,5 mm ≤ e ≤ 6 mm
Grosimea plăcii anti-rotație: 0,6 mm
Grosimea garniturii: 0,5 mm
