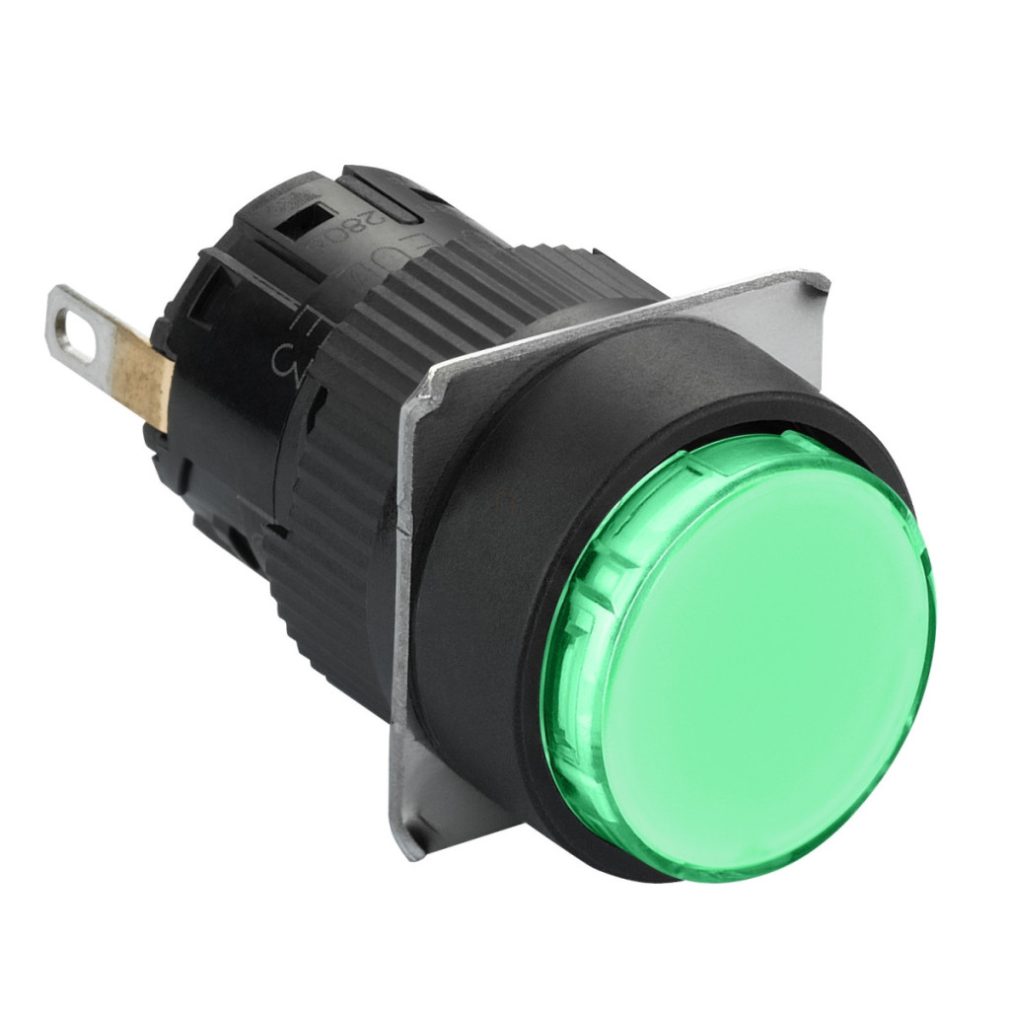

Indicatorul luminos monolitic Schneider Electric Harmony XB6E XB6EAV3BP este un indicator luminos industrial compact și fiabil, utilizat pe scară largă în diverse panouri de control și echipamente. Această lampă indicatoare verde cu un diametru de 16 mm este alegerea perfectă pentru aplicații în care este necesar un feedback vizual privind starea sau funcționarea echipamentelor. Modelul XB6EAV3BP face parte din familia de produse Harmony XB6E, care aparține gamei de lămpi indicatoare fiabile de la Schneider Electric. Această lampă indicatoare monolitică are o placă frontală din plastic, o formă rotundă și emite lumină verde. Sursa de lumină LED integrată este alimentată direct și necesită o tensiune de alimentare polarizată de 24 V CC. Datorită protecției IP65, este ideală pentru utilizarea în medii în care este necesară protecția împotriva prafului și a apei. Specificațiile tehnice ale produsului sunt remarcabile. Diametrul de montare de 16 mm permite instalarea ușoară în diverse panouri, cu o grosime admisă a panoului cuprinsă între 0,5 mm și 6 mm. Indicatorul luminos poate fi conectat în mai multe moduri: cu un conector Faston izolat (2,8 x 0,5 mm), un conector sudabil (până la 0,75 mm² AWG 19) sau o priză cu conectare rapidă. Cuplul de strângere recomandat este între 0,6 și 1 Nm. Produsul are o tensiune nominală de izolare de 250 V și este conform cu IEC 60947-1 (grad de poluare 3). Tensiunea de impuls suportată este de 2,5 kV. Tipul semnalului este continuu, consumul de curent este de numai 10 mA, iar durata de viață este de 30.000 de ore. Lampa indicatoare XB6EAV3BP are o temperatură de funcționare cuprinsă între -10 °C și +55 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 nr. 14, JIS C 852, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări cURus și CCC. Rezistența sa la vibrații este de 1 mm (f=10-55 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 10 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - XB6EAV3BP - Buton iluminat complet Ø16, verde 24V IP65 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Indicator luminos monolitic
Denumirea scurtă a dispozitivului: XB6E
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Rotundă
Culoarea lentilei: Verde
Sursă de lumină: LED integrat
Alimentare bloc luminos: Direct Tensiune nominală de alimentare: 24 V CC polarizată Date suplimentare Categorie de supratensiune: II, în conformitate cu IEC 60536 Poziție de funcționare: Oricare Marcaj: CE Conexiuni - conectori: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm Solderabil CE Conexiuni - conectori: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm Conector sudabil, capacitate de prindere: <= 0,75 mm² AWG 19 Soclu conector rapid Cuplu de strângere: 0,6...1 N.m Tensiune nominală de izolare: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV în conformitate cu IEC 60947-1
Tip de semnalizare: Continuu
Consum de curent: 10 mA
Durată de viață: 30.000 h
Condiții de mediu
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -10...55 °C
Grad de protecție IP: IP65 în conformitate cu IEC 60529
Standarde și certificări
Standarde: JIS C 852, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: cURus, CCC Rezistență la vibrații: 1 mm (f= 10...55 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
Dimensiuni
Decupaj panou: Ø16,2 mm
Grosime panou: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime placă anti-rotație: 0,6 mm
Grosime garnitură: 0,5 mm
