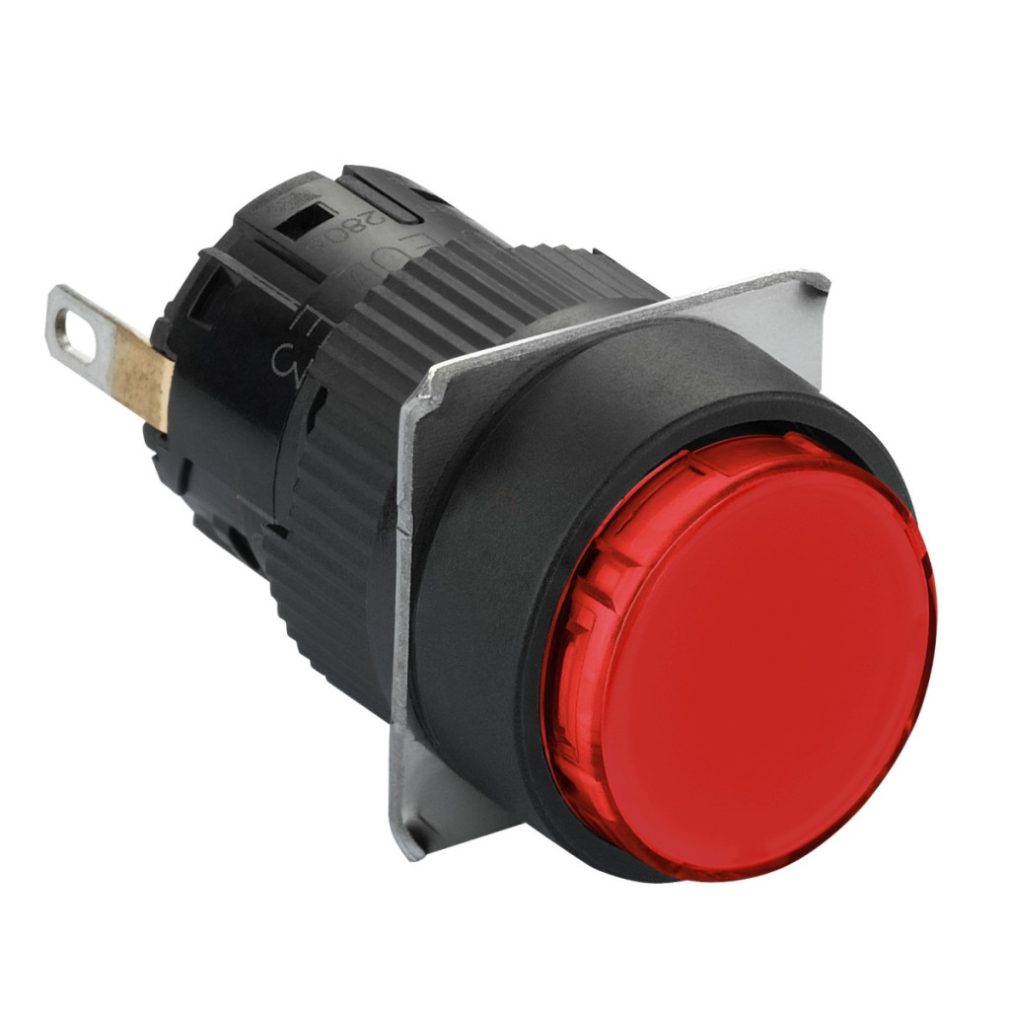

Indicatorul luminos monolitic XB6EAV4BP din gama de produse Harmony XB6 de la Schneider Electric este un element de control industrial versatil și fiabil, care poate fi utilizat într-o gamă largă de sisteme industriale de automatizare și control. Această lampă indicatoare compactă de culoare roșie, cu un diametru de montare de 16 mm, este alegerea ideală pentru aplicații care necesită un feedback vizual foarte vizibil, ocupând în același timp un spațiu minim pe panoul de control. Lampa indicatoare XB6EAV4BP are o placă frontală din plastic de înaltă calitate și, datorită gradului de protecție IP65, este protejată împotriva prafului și a apei, asigurând o funcționare fiabilă chiar și în medii industriale dure. Sursa de lumină LED integrată oferă o lumină uniformă și stabilă și, cu o durată de viață de 30.000 de ore, reduce semnificativ cerințele de întreținere. Unitatea are o tensiune de alimentare polarizată de 24 V CC și un consum de curent de numai 10 mA, asigurând o funcționare eficientă din punct de vedere energetic. Produsul este extrem de ușor de instalat: poate fi montat într-o gaură de 16 mm în panouri cu o grosime de 0,5-6 mm. Fixarea este asigurată de o placă anti-rotație (grosime 0,6 mm) și o garnitură (grosime 0,5 mm). Cuplul de strângere recomandat este de 0,6-1 Nm. Oferă opțiuni flexibile de conectare: conexiune faston izolată (2,8 x 0,5 mm), conexiune prin lipire (capacitate max. 0,75 mm² AWG 19) și o priză cu conectare rapidă. Indicatorul luminos poate fi montat în orice poziție, sporind și mai mult potențialul său de aplicații. Indicatorul luminos Schneider Electric XB6EAV4BP este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 852, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1. Produsul are certificări cURus și CCC, ceea ce îl face potrivit pentru utilizare la nivel global. Are o rezistență excelentă la vibrații (1 mm, f=10...55 Hz conform IEC 60068-2-6) și rezistență la șocuri (10 gn, durată 11 ms, accelerație semiondă sinusoidală conform IEC 60068-2-27), asigurând o funcționare fiabilă chiar și în medii industriale expuse la vibrații.
Schneider Electric Harmony XB6 - XB6EAV4BP - Buton iluminat complet Ø16, roșu 24V IP65 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Indicator luminos monolitic
Denumire scurtă: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap semnal: Rotundă
Culoarea lentilei: Roșu
Sursă de lumină: LED integrat
Alimentare: Directă
Tensiune nominală de alimentare: 24 V CC polarizată
Informații suplimentare
Categorie de supratensiune: II conform IEC 60536
Poziție de funcționare: Orice poziție
Marcaj: CE
Conectori - terminale: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm
Terminal sudabil, capacitate de prindere: <= 0,75 mm² AWG 19
Priză cu conectare rapidă
Cuplu de strângere: 0,6...1 N.m Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1 Tensiune nominală de impuls rezistentă: 2,5 kV conform IEC 60947-1
Tip semnal: Continuu
Consum curent: 10 mA
Durată de viață: 30.000 ore
Condiții de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, JIS C 852, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: cURus, CCC
Proprietăți mecanice
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la impact: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni și montare
Grosime panou: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Placă anti-rotație: grosime 0,6 mm / 0,02 in.
Garnitură: grosime 0,5 mm / 0,01 in.
