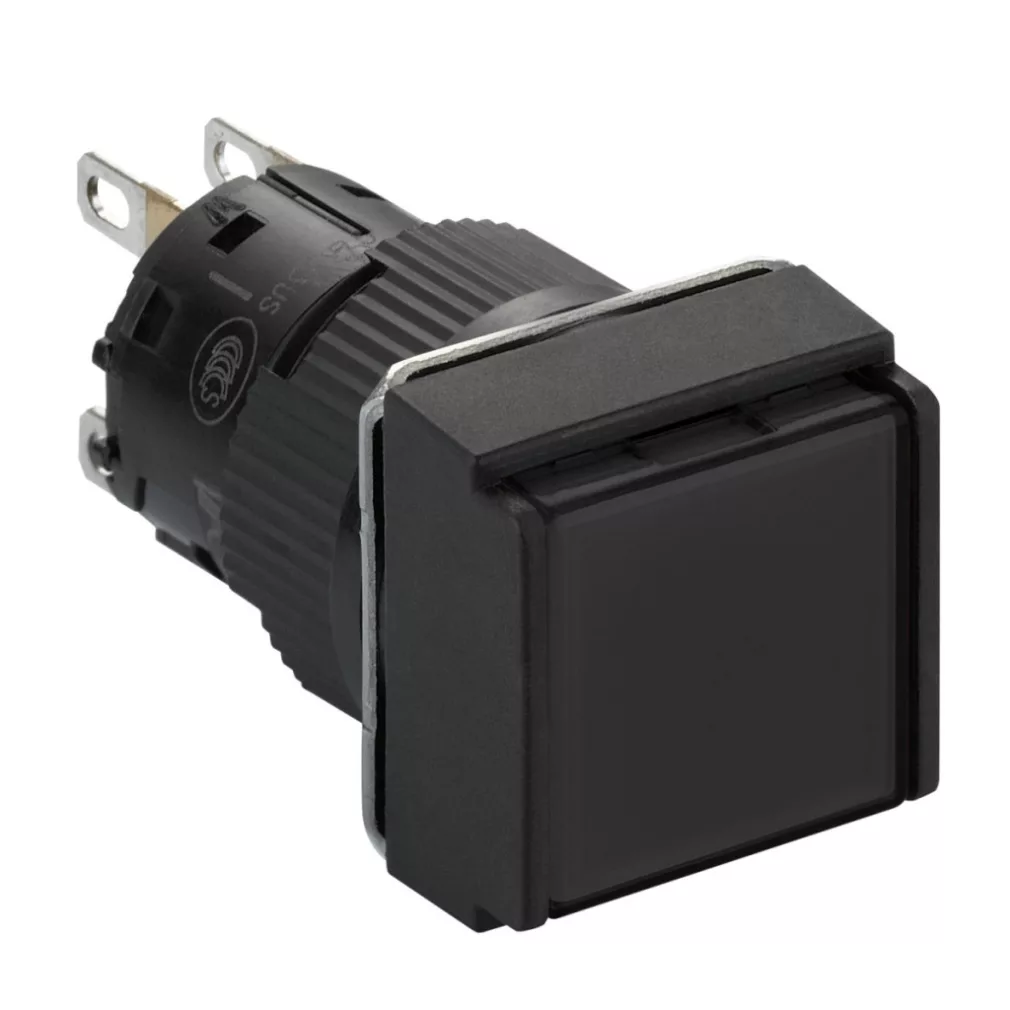

Butonul monolitic Schneider Electric Harmony XB6E XB6ECA21P este un element de control profesional, de calitate industrială, care oferă fiabilitate și durabilitate excelente în diverse aplicații de automatizare și control. Acest buton apăsat pătrat, negru, încastrat are un diametru de montare de 16 mm și este echipat cu un mecanism de acționare cu revenire prin arc. Acest membru al seriei Harmony XB6E are un contact de comutare (1 C/O) care funcționează pe principiul acțiunii rapide. Opțiunile de conectare sunt extrem de flexibile: puteți alege între o conexiune faston izolată (2,8 x 0,5 mm), o conexiune sudabilă (capacitate maximă a cablului 0,75 mm² AWG 19) sau o priză cu conectare rapidă. Contactele sunt realizate din argint placat cu aur, ceea ce asigură o conductivitate excelentă și o funcționare de lungă durată, chiar și cu un număr mare de cicluri de comutare. În ceea ce privește parametrii tehnici, butonul XB6ECA21P poate fi acționat cu un flux de căldură convențional în aer liber de 5 A sau cu o priză cu conectare rapidă de 3 A. Curentul nominal de funcționare variază în funcție de aplicație: de exemplu, 1,5 A pentru aplicații de 120 V CA-12 sau 0,7 A pentru aplicații de 240 V CA-13, în conformitate cu IEC 60947-5-1. Pentru aplicații DC, puteți calcula cu valori de 1A 24V DC-12 sau 0,7A 24V DC-13. Dispozitivul are protecție la supratensiune de categoria II conform IEC 60536 și poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip 2A gG. Rezistența sa de contact este de numai 50 mOhm la 1/6 V. Durata sa de viață mecanică este impresionantă: 1.000.000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 100.000 de cicluri (AC, sarcină 0,7A 220V, conform IEC 60947-5-1 Anexa C). Parametrii de mediu ai butonului sunt, de asemenea, remarcabili: are protecție IP65 conform IEC 60529, ceea ce îl face complet rezistent la praf și protejat împotriva jeturilor de apă. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C, în timp ce intervalul de temperatură de depozitare este mai larg: între -40 °C și +70 °C. Dispozitivul este rezistent la vibrații (amplitudine de 1 mm în intervalul de frecvență 10-55 Hz, conform IEC 60068-2-6) și șocuri mecanice (accelerație de 10 g timp de 11 ms, în cazul unei unde semisinusoidale, conform IEC 60068-2-27). Grosimea panoului necesară pentru instalare poate fi între 0,5 mm și 6 mm, iar cuplul de strângere recomandat este între 0,6 și 1 Nm. Produsul este conform cu diverse standarde, precum UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C 4520 și JIS C 852, și are certificări cURus și CCC.
Schneider Electric Harmony XB6 - XB6ECA21P - Buton complet Ø16 negru NC IP65 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Negru încastrat
Tip și compoziție contact: 1 C/O
Funcționare contact: Acțiune rapidă
Conexiune
Conectori - terminale: Faston izolat, dimensiune conexiune: 2,8 x 0,5 mm
Conector sudabil, capacitate cablu: <= 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Caracteristici electrice
Categorie de supratensiune: II conform IEC 60536
Rezistență contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: Siguranță de tip gG de 2 A
Curent termic convențional în aer liber: 3 A (priză cu conectare rapidă)
5 A
Curent nominal de funcționare: 1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A 240 V, AC-12 conform IEC 60947-5-1
0,7 A 240 V, AC-13 conform IEC 60947-5-1
1 A 120 V, AC-13 conform IEC 60947-5-1
1 A 24 V, DC-12 conform IEC 60947-5-1
0,7 A 24 V, DC-13 conform IEC 60947-5-1
0,2 A 125 V, DC-12 conform IEC 60947-5-1
0,15 A 125 V, DC-13 conform IEC 60947-5-1
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, CA, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Cuplu de strângere: 0,6...1 N.m
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde: UL 508
IEC 60947-5-1
IEC 60947-1
CSA C22.2 Nr. 14
JIS C 4520
JIS C 852
Certificări ale produsului: cURus
CCC
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) cu accelerație semionduală conform IEC 60068-2-27
Informații privind desenul dimensional
Grosimea panoului: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime placă anti-rotație: 0,6 mm / 0,02 in.
Grosime garnitură: 0,5 mm / 0,01 in.
