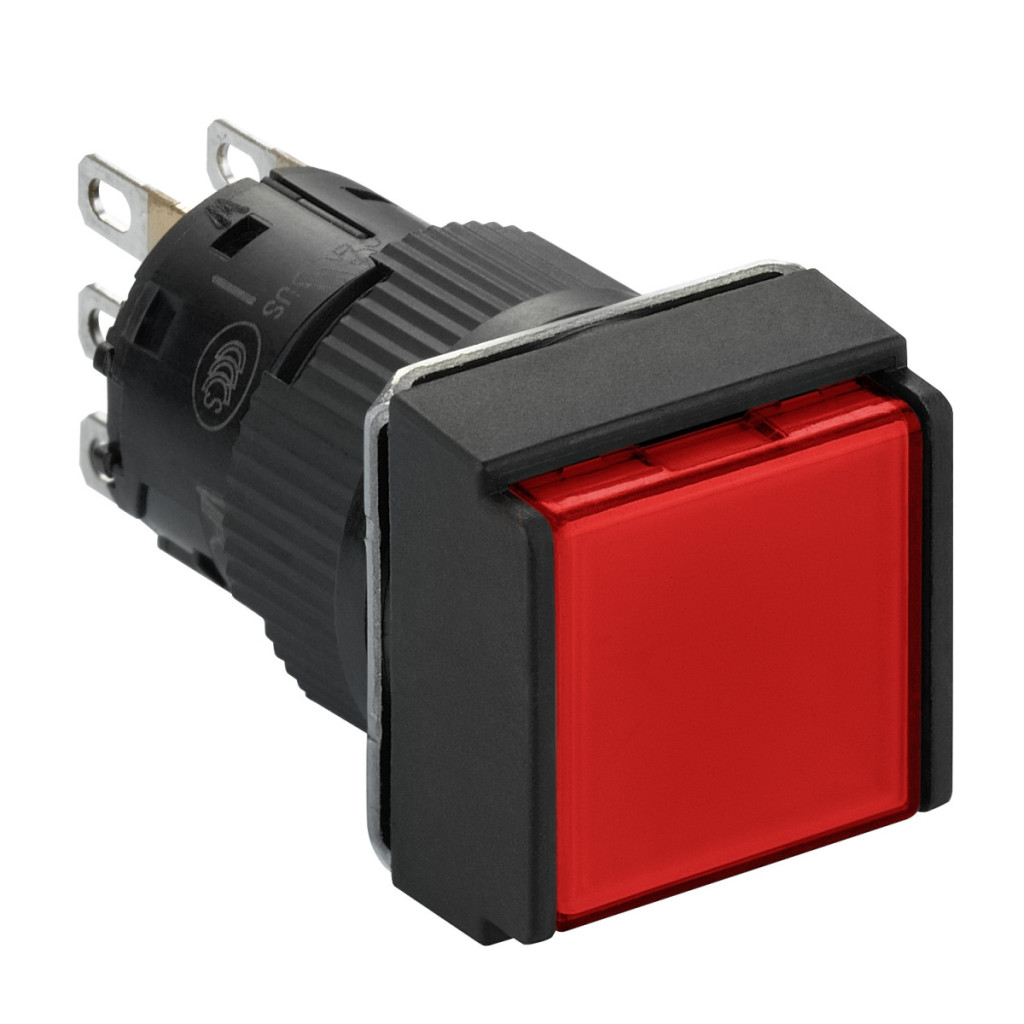

Gama de produse Schneider Electric Harmony XB6E oferă comutatoare cu buton apăsat de înaltă calitate, pătrate, roșii, monolitice, care sunt alegerea perfectă pentru panouri și echipamente de control industrial. Butonul cu orificiu de montare cu diametrul de 16 mm, numărul de articol XB6ECA41P, oferă o durabilitate și fiabilitate remarcabile chiar și în cele mai solicitante medii industriale. Produsul are un cap de acționare roșu încastrat cu acțiune de revenire cu arc, adică este activat prin presiune și revine automat la poziția inițială când este eliberat. Contactele sunt realizate din argint placat cu aur, ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Comutatorul are 1 contact inversor (1C/O) și poate fi conectat în mai multe moduri: cu un conector rapid izolat (2,8 x 0,5 mm), un conector sudabil (max. 0,75 mm² sau AWG 19) sau o priză cu conector rapid. Comutatorul cu buton XB6ECA41P are parametri tehnici remarcabili: are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor de apă. Comutatorul are un curent nominal de 5 A sau 3 A atunci când se utilizează o priză cu conectare rapidă. Aplicabilitatea sa în diverse circuite este asigurată de o capacitate de încărcare de 1,5 A/120 V sau 1 A/240 V în modul AC-12. 1A/120V sau 0,7A/240V în modul AC-13, 1A/24V sau 0,2A/125V în modul DC-12 și 0,7A/24V sau 0,15A/125V în modul DC-13. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 2A. Operațiunea de comutare este de tip snap action, rezultând o comutare definită. Rezistența de contact este de numai 50 mOhm măsurată la o tensiune de 1/6 V. Are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la o sarcină de 0,7A/220V AC, conform IEC 60947-5-1 C. Produsul cu placă frontală din plastic este conform cu mai multe standarde internaționale, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C 852, JIS C 4520, și are certificare CCC și cURus. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul este rezistent la vibrații (amplitudine de 1 mm în intervalul de frecvență 10-55 Hz conform IEC 60068-2-6) și la șocuri (accelerație de 10 g, durată de 11 ms, undă semisinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB6 - XB6ECA41P - buton rotund roșu Ø 16 - încastrat return - 1OC date tehnice
Caracteristici generale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap semnal: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat
Tip și compoziție contact: 1 comutator (C/O)
Funcționare contact: Conexiune rapidă
Conexiuni - terminale: Conector rapid izolat (dimensiune: 2,8 x 0,5 mm), Terminal sudabil (max. 0,75 mm² sau AWG 19), Priză conector rapid
Material contact: Argint placat cu aur
Informații suplimentare
Categorie supratensiune: II (conform IEC 60536)
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,6-1 N·m
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: Siguranță de tip 2 A gG
Curent termic convențional măsurat în aer liber [Ith]: 3 A (la priza cu conectare rapidă), 5 A
Curent nominal de funcționare [Ie]: 1,5 A la 120 V (AC-12), 1 A la 240 V (AC-12), 0,7 A la 240 V (AC-13), 1 A la 120 V (AC-13), 1 A la 24 V (DC-12), 0,7 A la 24 V (DC-13), 0,2 A la 125 V (DC-12), 0,15 A la 125 V (DC-13) 100.000 de cicluri, CA, 0,7 A la 220 V (conform IEC 60947-5-1 Anexa C)
Date de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 (conform IEC 60529)
Standarde: UL 508, JIS C 852, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C 4520
Certificări produs: CCC, cURus
Rezistență la vibrații: 1 mm (f = 10...55 Hz) (conform IEC 60068-2-6) Rezistență la impact: 10 g (durată = 11 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27) Date de montare și instalare Grosime panou: Între 0,5 mm și 6 mm
Grosime garnitură: 0,5 mm
Grosime placă anti-rotație: 0,6 mm
