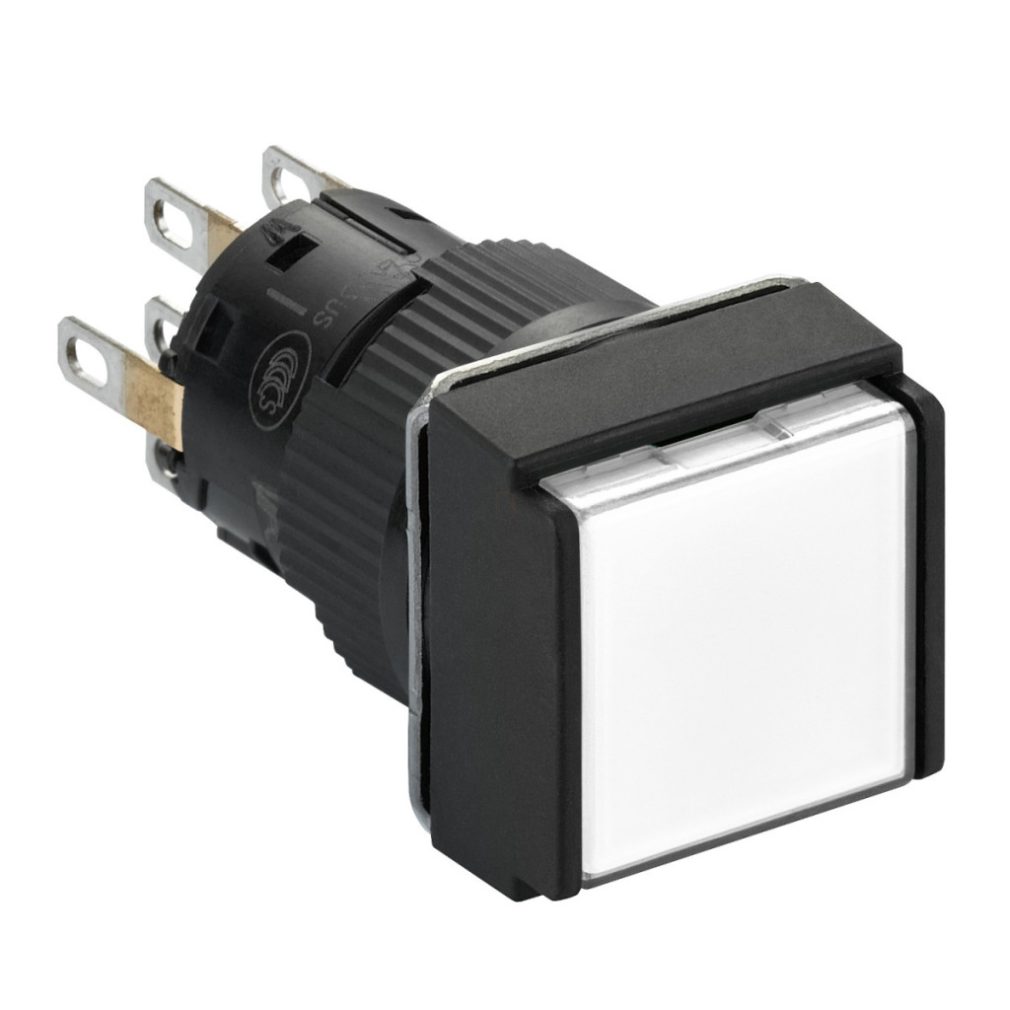

Butonul iluminat pătrat alb Schneider Electric Harmony XB6E seria XB6ECF1B2P este un dispozitiv de control industrial de înaltă calitate, care se potrivește perfect în orice sistem modern de automatizare. Acest buton monolitic are un diametru de montare de 16 mm, fiind ideal pentru panouri de control compacte și locații în care spațiul este limitat. Produsul are o suprafață de control albă, încastrată, care conferă un aspect elegant, iar modul de funcționare cu blocare asigură o funcționalitate de comutare fiabilă. Iluminarea LED încorporată, care funcționează cu o alimentare polarizată de 24 V c.c., face ca starea comutatorului să fie clar vizibilă chiar și în condiții de lumină slabă. Dispozitivul are 2 contacte C/O (comutare) din argint placat cu aur, asigurând o conductivitate electrică excelentă și o durată lungă de viață. Comutarea este de tip snap action, ceea ce garantează o funcționare precisă și decisivă. Schneider Electric XB6ECF1B2P este extrem de versatil, deoarece are atât conectori Faston (2,8 x 0,5 mm), cât și terminale de lipit, ceea ce îl face flexibil pentru o varietate de cerințe de instalare. Produsul are un grad de protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, făcându-l potrivit pentru utilizarea în medii umede sau prăfuite. Dimensiunea panoului frontal de 18 x 18 mm și adâncimea totală de 40 mm permit o instalare compactă, iar dispozitivul poate fi montat în orice poziție, sporind și mai mult gama sa de aplicații. Butonul XB6ECF1B2P are parametri tehnici remarcabili: curent termic de 3 A măsurat în aer liber, tensiune nominală de izolație de 250 V (la gradul de poluare 2) conform IEC 60947-1 și rezistență nominală la tensiune de impuls de 2,5 kV. Durata de viață mecanică este de 250.000 de cicluri, în timp ce durata de viață electrică este de 50.000 de cicluri în diverse condiții de sarcină (DC-12, 1 A la 30 V; AC-12, 0,5 A la 125 V și 250 V) conform IEC 60947-5-1 Anexa C. Intervalul de temperatură de funcționare al dispozitivului este între -10 °C și +55 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. Produsul este foarte rezistent la influențele mediului: rezistența sa la vibrații este de 1 mm (f= 5…55 Hz) și 9 gn (f= 5…55 Hz), iar rezistența la șocuri este de 20 gn (durată 11 ms) pentru accelerație cu semiondă sinusoidală, în conformitate cu standardele IEC. Butonul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 Nr. 14, UL 508, JIS C 4520, IEC 60947-5-1, IEC 60947-1 și JIS C 852. De asemenea, are certificare cURus și CCC, asigurând utilizarea la nivel global.
Schneider Electric Harmony XB6 - XB6ECF1B2P - buton iluminat pătrat alb Ø 16 - încastrat presiune de retur - 24 V - 2CO date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate de semnalizare: Pătrată
Tip actuator: Cu blocare
Profil actuator: Alb încastrat
Tipul și compoziția contactului: 2 C/O (comutare)
Funcționarea contactului: Acțiune rapidă
Conexiuni
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Conectori sudabili
Material contact: Argint placat cu aur
Caracteristici electrice
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CC polarizat
Categorie de supratensiune: II conform IEC 60536
Curent termic convențional măsurat în aer liber: 3 A
Tensiune nominală de izolare: 250 V (grad de poluare 2) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV conform IEC 60947-1
Protecție la scurtcircuit: Siguranță de tip gG de 3 A
Tip de semnalizare: Continuă
Consum de curent: 10 mA
Durată de viață: 50.000 h
Caracteristici mecanice
Înălțime: 18 mm
Lățime: 18 mm
Adâncime: 40 mm
Forță de acționare: 1,3 N C/O pentru schimbarea stării electrice
Durată de viață mecanică: 250.000 de cicluri
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatură ambiantă de funcționare: -10 până la 55 °C
Grad de protecție IP: IP65 conform IEC 60529
Rezistență la vibrații: 1 mm (f= 5…55 Hz) conform IEC 60068-2-6
9 gn (f= 5…55 Hz) conform IEC 60068-2-6
Rezistență la impact: 20 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, UL 508, JIS C 4520, IEC 60947-5-1, IEC 60947-1, JIS C 852
Certificări de produs: cURus, CCC
Date de instalare
Poziție de montare: Orice poziție
Grosime panou: 0,5 mm ≤ e ≤ 6 mm
