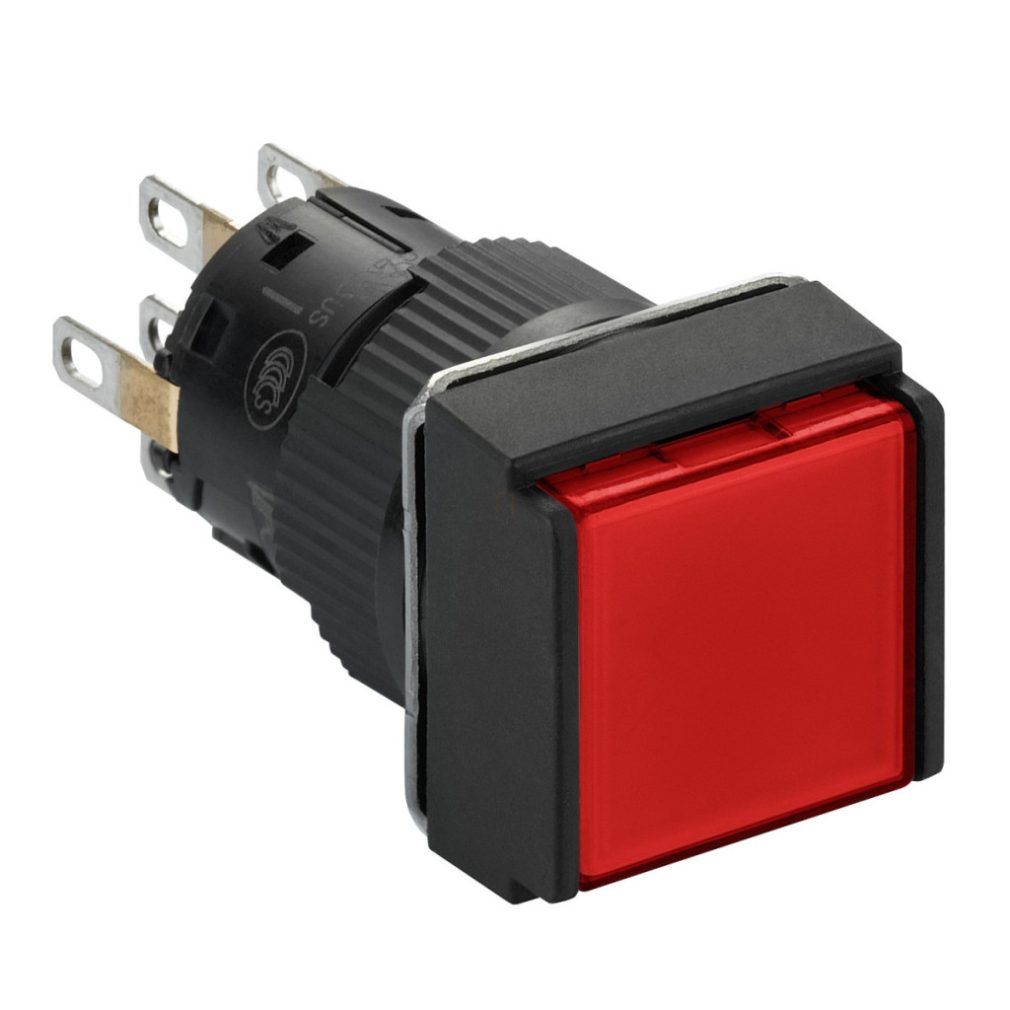

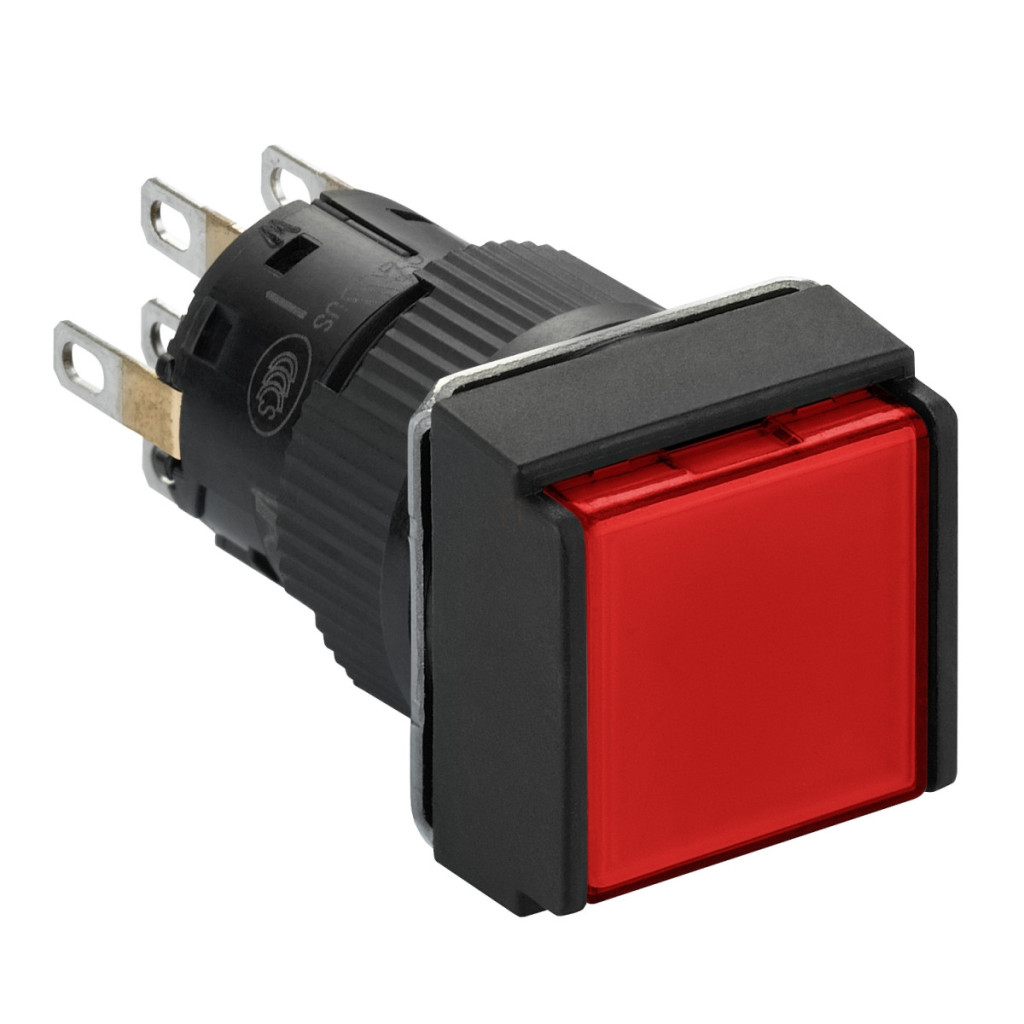

Butonul monolitic iluminat Schneider Electric Harmony XB6E seria XB6ECF4B2P este un comutator industrial compact, cu diametrul de 16 mm, pătrat, roșu, cu suprafață încastrată. Acest buton cu blocare face parte din gama fiabilă de produse Schneider Electric Harmony XB6E, care oferă o soluție durabilă și de înaltă calitate pentru panouri și echipamente de control industriale. Modelul XB6ECF4B2P funcționează cu o tensiune de alimentare polarizată de 24 V CC și are iluminare LED integrată, care asigură o vizibilitate excelentă chiar și în condiții de lumină slabă. Iluminarea este constantă și are un consum de curent de numai 10 mA. Datorită contactelor sale din argint placate cu aur, are proprietăți electrice excelente și este echipat cu două contacte de comutare (2 CO), ceea ce oferă o mai mare flexibilitate pentru diverse sarcini de comutare. Contactul comutatorului are o acțiune rapidă, ceea ce permite o funcționare precisă și decisivă. În ceea ce privește parametrii tehnici, structura butonului este deosebit de durabilă, ceea ce este confirmat de o durată de viață mecanică de 250.000 de cicluri și o durată de viață electrică de 50.000 de cicluri (DC-12, 1 A la 30 V și AC-12, 0,5 A la 125/250 V). Comutatorul are protecție IP65 conform IEC 60529, fiind complet protejat împotriva prafului și a apei, o alegere ideală pentru utilizarea în medii industriale. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul necesită o forță de acționare de 1,3 N pentru a-și schimba starea electrică. Butonul Schneider Electric XB6ECF4B2P are un design compact, măsurând doar 18 mm x 18 mm x 40 mm (înălțime x lățime x adâncime). Instalarea necesită o gaură cu diametrul de 16 mm în panou, care poate avea o grosime între 0,5 mm și 6 mm. Produsul poate fi conectat în două moduri: cu conectori Faston de 2,8 x 0,5 mm sau conectori sudabili. Marcarea terminalelor conform standardului ISO nr. 1: (23-24-21-22)OF și (13-14-11-12)OF. Butonul este sigur de utilizat și respectă cele mai stricte standarde internaționale, inclusiv UL 508, JIS C 4520, CSA C22.2 nr. 14, JIS C 852, IEC 60947-5-1 și IEC 60947-1, fiind, de asemenea, certificat CCC și cURus.
Schneider Electric Harmony XB6 - XB6ECF4B2P - Buton iluminat complet Ø16, roșu, pătrat date tehnice
Caracteristici generale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap semnal: Pătrată
Tip acționare: Cu blocare
Profil acționare: Roșu încastrat
Caracteristici electrice
Tip și compoziție contact: 2 comutabile (C/O)
Funcționare contact: Acțiune rapidă
Tip conexiune: Conectori Faston, dimensiune: 2,8 x 0,5 mm; Conectori sudabili
Material contact: Argint placat cu aur
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CC polarizat
Consum de curent: 10 mA
Tip semnal: Continuu
Durată de viață: 50.000 ore
Tensiune de izolare: 250 V (grad de poluare 2) conform IEC 60947-1
Rezistență la supratensiune: 2,5 kV conform IEC 60947-1
Caracteristici mecanice
Înălțime: 18 mm
Lățime: 18 mm
Adâncime: 40 mm
Forță de acționare: 1,3 N pentru a modifica starea electrică a contactului de comutare
Durată de viață mecanică: 250.000 de cicluri
Caracteristici de mediu
Grad de protecție: IP65 conform IEC 60529
Temperatură de funcționare: -10...55 °C
Temperatură de depozitare: -40...70 °C
Rezistență la vibrații: 1 mm (f= 5...55 Hz) conform IEC 60068-2-6
Rezistență la impact: 20 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: UL 508, JIS C 4520, CSA C22.2 nr. 14, JIS C 852, IEC 60947-5-1, IEC 60947-1
Certificări: CCC, cURus
Marcaj: CE
