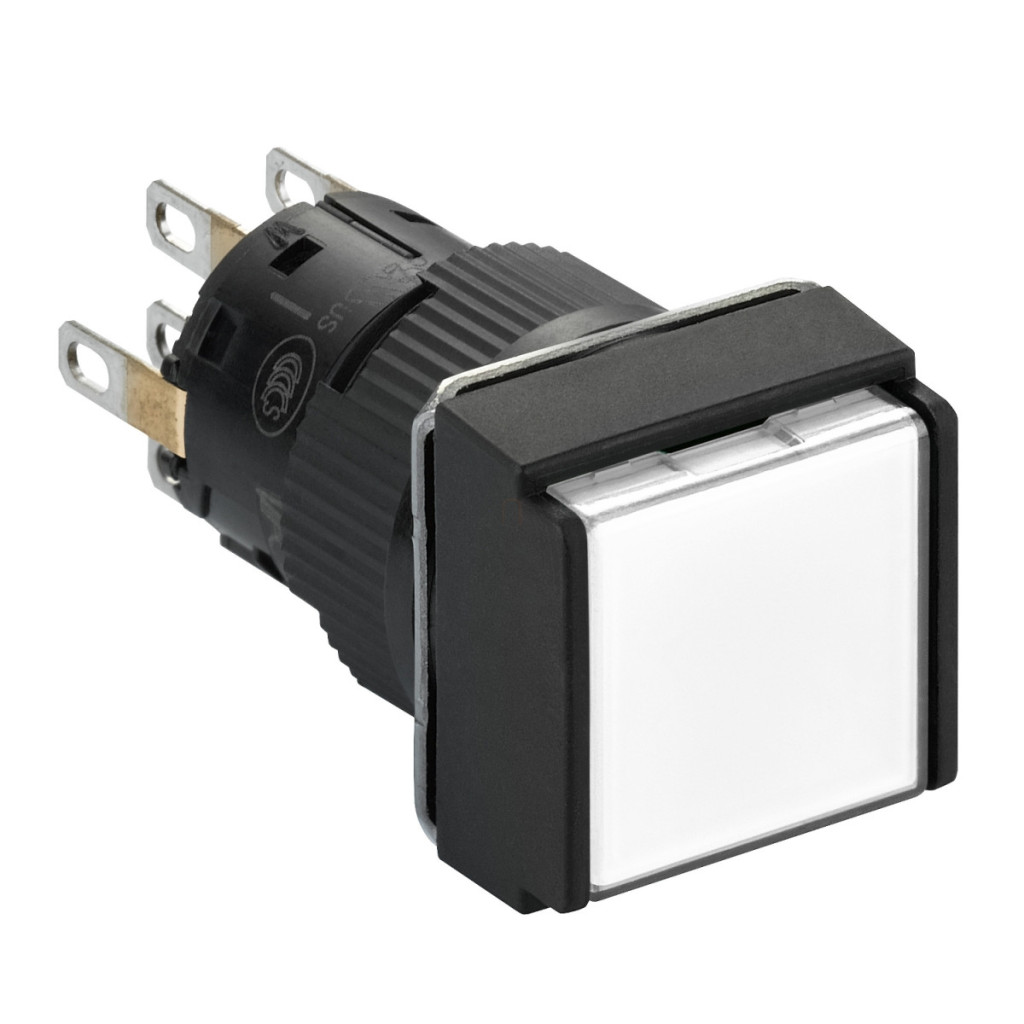

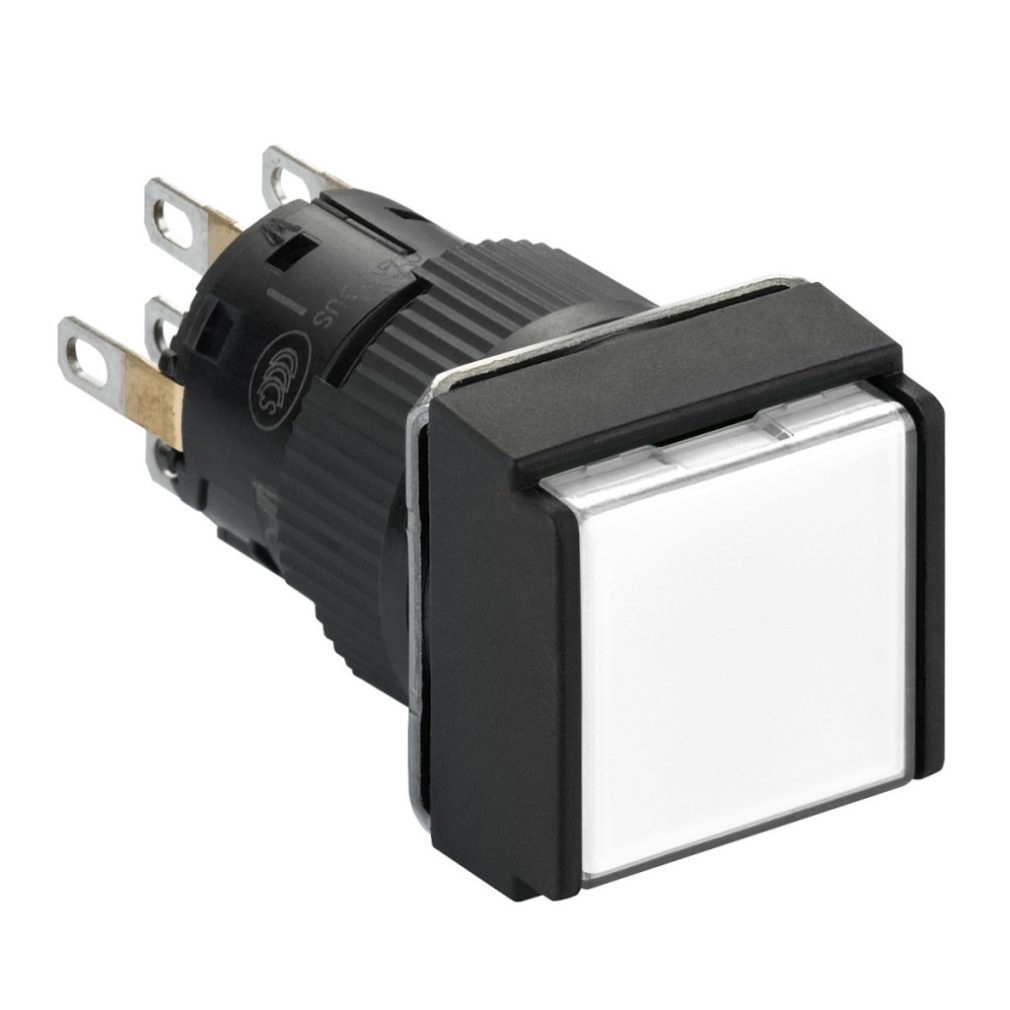

XB6ECW1B2P din gama Harmony XB6E de la Schneider Electric este un buton monolitic iluminat de înaltă calitate, care oferă o soluție fiabilă pentru o gamă largă de aplicații industriale și comerciale. Acest buton pătrat, alb, încastrat, are un diametru de montare de 16 mm și funcționează cu arc de revenire, fiind ideal pentru sistemele de control care necesită comutare momentană. Produsul funcționează cu o sursă de alimentare polarizată de 24 V c.c. și este echipat cu o lumină LED încorporată care oferă un feedback vizual clar cu privire la starea butonului. Proiectarea electrică include 2 contacte de comutare (2CO) din argint placat cu aur pentru o conductivitate electrică excelentă și o durată de viață lungă. Există mai multe opțiuni de conectare: conectori Faston izolați (2,8 x 0,5 mm), terminale de lipit (pentru cabluri de max. 0,75 mm² sau AWG 19) și prize cu conectare rapidă, oferind opțiuni flexibile de instalare pentru diferite aplicații. Harmony XB6ECW1B2P are parametri tehnici impresionanți: are o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică de 100.000 de cicluri (CA, 0,7 A la 220 V, conform IEC 60947-5-1 Anexa C). Rezistența de contact este de numai 50 mOhm la 1/6 V, iar curentul termic convențional în aer liber este de 5 A (sau 3 A pentru prizele cu conectare rapidă). Curentul nominal de funcționare variază în diferite moduri de funcționare, de exemplu 1,5 A la 120 V (AC-12), 1 A la 240 V (AC-12) sau 24 V (DC-12) și 0,7 A la 24 V (DC-13), în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 2 A. Produsul are un consum de curent de 10 mA și o durată de viață de 30.000 de ore. În ceea ce privește condițiile de mediu, butonul XB6ECW1B2P poate fi utilizat la temperaturi de funcționare cuprinse între -10 °C și +55 °C și are o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Datorită protecției IP65, este protejat împotriva prafului și a jeturilor de apă în conformitate cu IEC 60529, ceea ce îl face o alegere ideală chiar și în condiții de mediu dificile. Produsul este rezistent la vibrații (1 mm, f=10...55 Hz conform IEC 60068-2-6) și are o rezistență remarcabilă la șocuri (accelerație de 10 gn timp de 11 ms, undă semisinusoidală conform IEC 60068-2-27). Harmony XB6ECW1B2P este conform cu numeroase standarde internaționale, printre care: CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C 852, JIS C 4520 și UL 508. De asemenea, are certificări de produs CCC și cURus. Acest buton versatil poate fi montat în orice poziție și are marcajul CE, garantând conformitatea cu directivele europene relevante.
Schneider Electric Harmony XB6 - XB6ECW1B2P - buton iluminat pătrat alb Ø16 - montat încastrat retur - 24 V - 2CO date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate de semnalizare: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat
Tip și compoziție contact: 2 C/O (comutare)
Funcționare contact:Conectare rapidă
Conexiuni
Metode de conectare: Faston izolat, dimensiune conector: 2,8 x 0,5 mm
Terminal de lipit, capacitate max.: ≤ 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Sursă de lumină: LED integrat
Tensiune nominală de alimentare: 24 V CC polarizat
Date de performanță
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: Siguranță de tip gG de 2 A
Curent termic convențional de răcire cu aer liber: 3 A (pentru priză cu conectare rapidă)
5 A
Curent nominal de funcționare:
1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Tip semnal: Continuu
Consum curent: 10 mA
Durată de viață: 30.000 ore
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura mediului de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde:
CSA C22.2 Nr. 14
IEC 60947-1
JIS C 852
UL 508
IEC 60947-5-1
JIS C 4520
Certificări ale produsului:
CCC
cURus
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Decupaj panou: cerc cu diametrul de 16,2 mm
Grosimea panoului: 0,5 mm (0,01 in) ≤ e ≤ 6 mm (0,24 in)
Grosimea plăcii anti-rotație: 0,6 mm / 0,02 inci
Grosime garnitură: 0,5 mm / 0,01 inci
