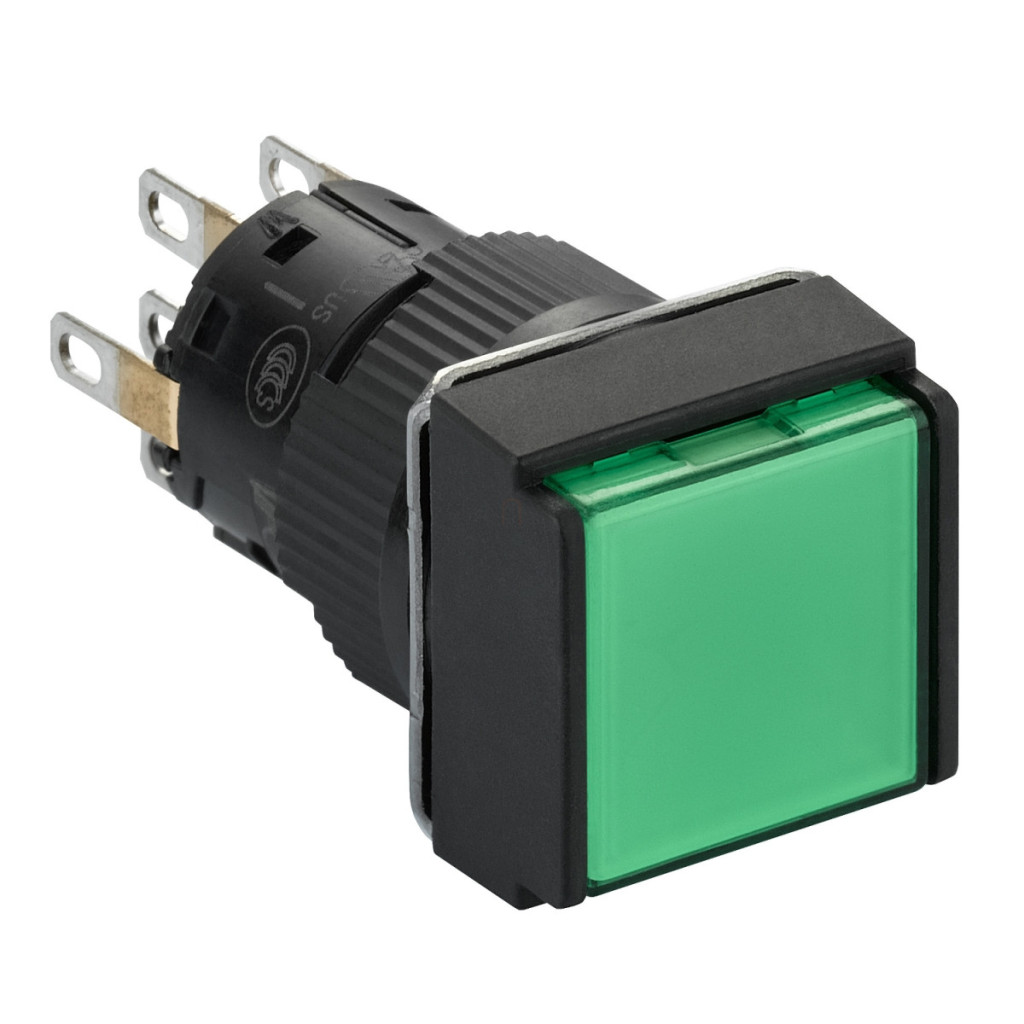

XB6ECW3B2P din seria Harmony XB6 de la Schneider Electric este un buton monolitic iluminat, care reprezintă o alegere excelentă pentru o gamă largă de aplicații industriale. Acest buton pătrat, verde, încastrat, are un diametru de montare de 16 mm și o funcție de revenire cu arc, fiind ideal pentru instalarea în panouri de control și interfețe de operare a mașinilor. Produsul funcționează cu o tensiune de alimentare polarizată de 24 V CC și are iluminare LED încorporată, care oferă o lumină uniformă și stabilă pentru vizibilitate. Este echipat cu două contacte de comutare (2CO), oferind opțiuni versatile de comutare. Contactele sunt realizate din argint placat cu aur, asigurând o conductivitate excelentă și o durată lungă de viață. Contactele sunt de tip snap action, iar produsul oferă mai multe opțiuni de conectare: conectori faston izolați (2,8 x 0,5 mm), conectori sudabili (capacitate ≤0,75 mm² AWG 19) și o priză cu conectare rapidă. În ceea ce privește parametrii tehnici, XB6ECW3B2P are specificații impresionante. Durata sa de viață mecanică este de 1.000.000 de cicluri, în timp ce durata de viață electrică este de 100.000 de cicluri (CA, 0,7 A, sarcină de 220 V conform IEC 60947-5-1 Anexa C). Butonul are un consum de curent de numai 10 mA, iar iluminarea cu LED are o durată de viață de 30.000 de ore. Rezistența de contact este de 50 mOhm la 1/6 V, iar fluxul de căldură convențional măsurat în aer liber este de 5 A și 3 A pentru prize cu conectare rapidă. Curentul nominal de funcționare variază în funcție de aplicație: 1,5 A la 120 V (AC-12), 1 A la 240 V (AC-12) sau 24 V (DC-12), 0,7 A la 24 V (DC-13), 0,2 A la 125 V (DC-12) sau 0,15 A la 125 V (DC-13) în conformitate cu IEC 60947-5-1. Se recomandă o siguranță de tip gG de 2 A ca protecție împotriva scurtcircuitelor. Parametrii de mediu ai butonului sunt, de asemenea, demni de menționat. Acesta are protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și jeturilor de apă. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Este rezistent la vibrații (amplitudine de 1 mm în intervalul de frecvență 10-55 Hz conform IEC 60068-2-6) și la șocuri (accelerație de 10 gn pentru o durată de 11 ms cu o formă de undă semisinusoidală conform IEC 60068-2-27). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 Nr. 14 și JIS C 4520, și are certificări CCC și cURus.
Schneider Electric Harmony XB6 - XB6ECW3B2P - buton iluminat verde pătrat Ø16 - montat încastrat retur - 24 V - 2CO date tehnice
Caracteristici generale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă a produsului: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap buton: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Verde încastrat
Caracteristici electrice
Tipul și compoziția contactului: 2 contacte de comutare (2CO)
Funcționarea contactului: Comutator momentaneu
Conexiune - conectori: Faston izolat, dimensiune: 2,8 x 0,5 mm
Conector sudabil, capacitate de conectare: ≤ 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CC polarizată
Consum de curent: 10 mA
Durată de viață: 30.000 ore
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: siguranță de tip gG de 2 A
Curent termic convențional măsurabil în aer liber: 3 A (priză cu conectare rapidă), 5 A
Curent nominal de funcționare:
1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Tip de semnalizare: Continuă
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 Nr. 14, JIS C 4520
Certificări produs: CCC, cURus
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații privind instalarea
Grosimea panoului: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime placă anti-rotație: 0,6 mm / 0,02 in.
Grosime garnitură: 0,5 mm / 0,01 in.
