Gama de produse Schneider Electric Harmony XB6 Butonul iluminat XB6ECW5J1P este un dispozitiv de control compact și fiabil, care poate fi utilizat într-o gamă largă de aplicații industriale și comerciale. Acest buton iluminat pătrat, galben, încastrat are un diametru de montare de 16 mm, ceea ce asigură o instalare ușoară în diverse panouri de control și echipamente. O caracteristică cheie a produsului este iluminarea LED încorporată, care funcționează la o tensiune de alimentare polarizată de 12 V c.c. și oferă o vizibilitate excelentă în toate condițiile de iluminare. Funcționarea cu revenire prin arc și contactul cu acțiune rapidă asigură o comutare fiabilă și o durată lungă de viață. Butonul are 1 contact C/O (comutator), ceea ce permite utilizarea versatilă în diverse sarcini de comutare. Specificațiile tehnice ale Harmony XB6ECW5J1P sunt impresionante: curentul nominal de funcționare (Ie) în modul AC-12 este de 1,5 A la 120 V sau 1 A la 240 V, în timp ce în modul DC-12 este de 1 A la 24 V sau 0,2 A la 125 V. În modul DC-13, oferă o capacitate de încărcare de 0,7 A la 24 V sau 0,15 A la 125 V. Contactele din argint placate cu aur asigură o rezistență de contact redusă, de numai 50 mOhm la 1/6 V. Butonul poate fi conectat în mai multe moduri: cu un conector faston izolat (2,8 x 0,5 mm), un conector sudabil (≤ 0,75 mm² AWG 19) sau o priză cu conectare rapidă. Curentul termic convențional în aer liber (Ith) este de 5 A sau 3 A atunci când se utilizează o priză cu conectare rapidă. Produsul are o durabilitate remarcabilă: durata de viață mecanică este de 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri (CA, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C). Cu un consum de curent de 10 mA, durata de viață este de 30.000 de ore de funcționare. Butonul este ușor de instalat: grosimea panoului poate fi între 0,5 și 6 mm, iar protecția IP65 poate fi asigurată în conformitate cu IEC 60529 utilizând placa anti-rotație (grosime 0,6 mm) și garnitura (grosime 0,5 mm) furnizate. Butonul XB6ECW5J1P poate fi utilizat într-un interval de temperatură de funcționare de la -10 la 55 °C și un interval de temperatură de depozitare de la -40 la 70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, JIS C 4520, JIS C 852 și CSA C22.2 nr. 14, și este certificat cURus și CCC. De asemenea, este rezistent la influențele mediului: poate rezista la vibrații cu o amplitudine de 1 mm în intervalul de frecvență de 10-55 Hz (conform IEC 60068-2-6) și la o accelerație semionduală de 10 gn timp de 11 ms (conform IEC 60068-2-27).

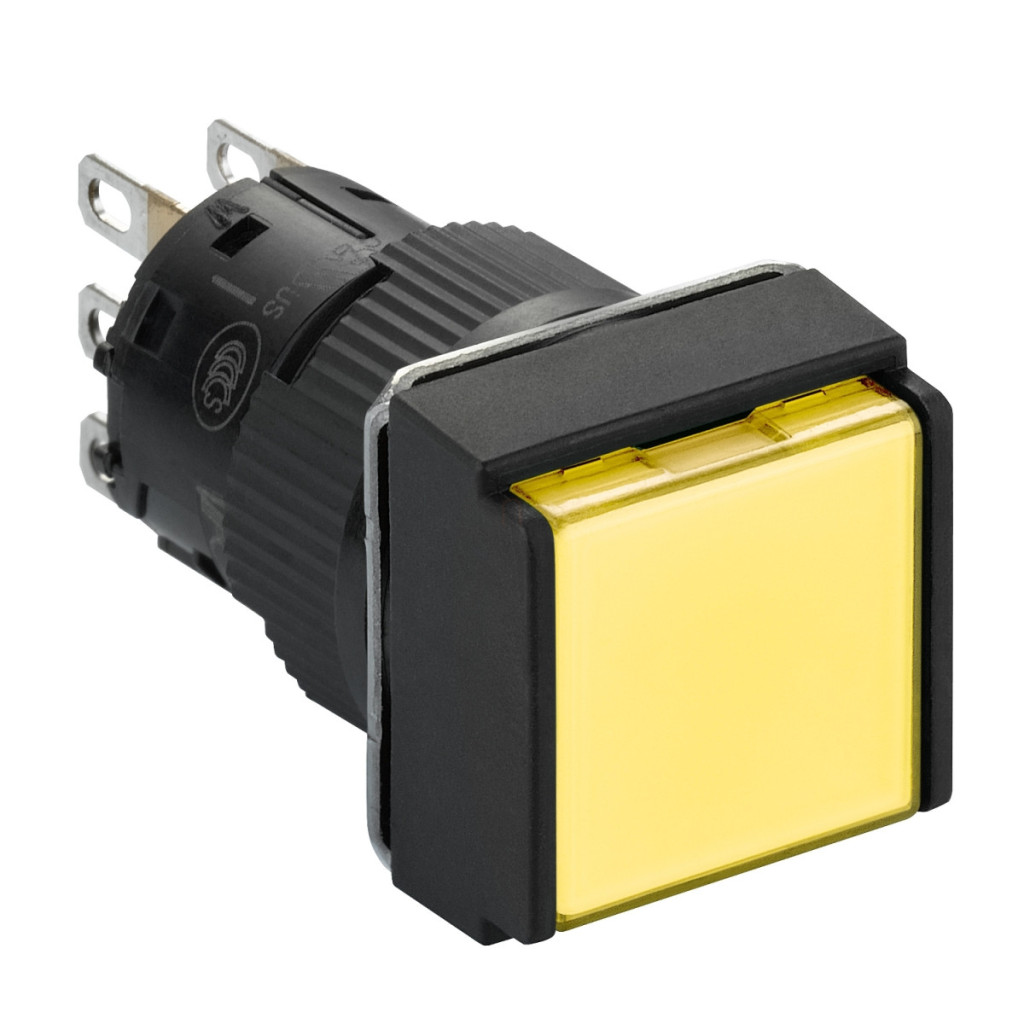

Schneider Electric Harmony XB6 - XB6ECW5J1P - buton iluminat pătrat galben Ø16 - montat încastrat - 12 V - 1CO date tehnice
Date de bază
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă: XB6E
Material placă frontală: Plastic
Diametru de montare: 16 mm
Caracteristici de funcționare
Forma capului unității de semnalizare: Pătrată
Tip de acționare: Revenire cu arc
Profil de funcționare: Galben încastrat
Tip și compoziție contact: 1 C/O (comutator)
Funcționare contact: Acțiune instantanee
Material contact: Argint placat cu aur
Sursă de lumină: LED încorporat
Caracteristici electrice
Tensiune nominală de alimentare: 12 V CC polarizat
Consum de curent: 10 mA
Durată de viață: 30.000 ore
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: siguranță de tip gG de 2 A
Curent termic convențional în aer liber: 5 A (3 A pentru priză cu conectare rapidă)
Curent nominal de funcționare:
1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Conexiuni
Conexiuni - terminale:
Faston izolat, dimensiune conector: 2,8 x 0,5 mm
Conector sudabil, capacitate de prindere: <= 0,75 mm² AWG 19
Priză cu conectare rapidă
Caracteristici mecanice și durată de viață
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, CA, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Tip de semnalizare: Continuă
Caracteristici de mediu
Poziție de funcționare: Orice poziție
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatura ambiantă de funcționare: -10…55 °C
Grad de protecție IP: IP65 conform IEC 60529
Rezistență la vibrații: 1 mm (f= 10…55 Hz) conform IEC 60068-2-6
Rezistență la impact: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Marcaj: CE
Standarde: JIS C 4520, UL 508, IEC 60947-5-1, IEC 60947-1, JIS C 852, CSA C22.2 Nr. 14
Certificări de produs: cURus, CCC
