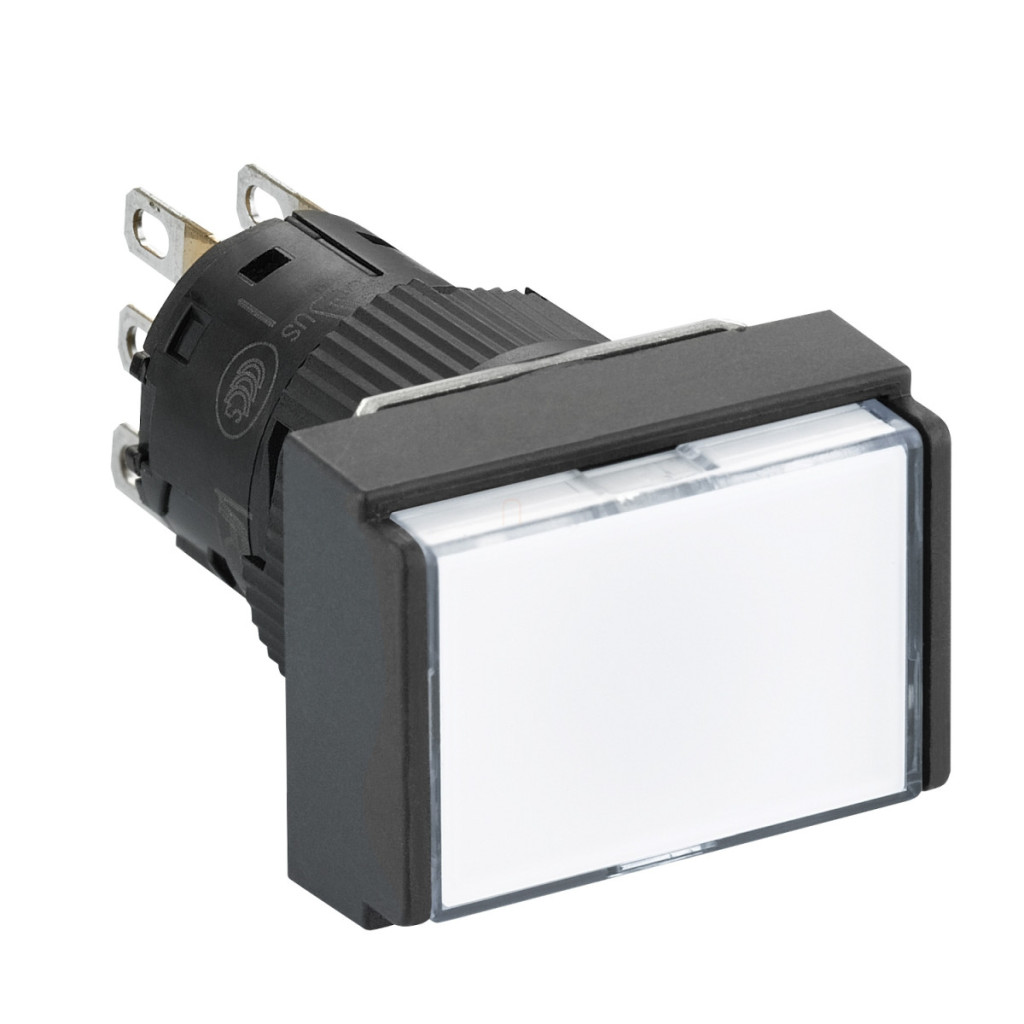

Butonul monolitic iluminat XB6EDW1B1P din gama Harmony XB6E de la Schneider Electric este un element de control profesional de înaltă calitate, care poate fi utilizat într-o gamă largă de aplicații industriale și comerciale. Acest buton pătrat, alb, încastrat, are un diametru de montare de 16 mm și un mecanism de acționare cu arc de revenire care asigură o utilizare fiabilă. Caracteristicile tehnice ale produsului includ o tensiune de alimentare polarizată de 24 V c.c. și un design al contactului 1 C/O (comutare). Contactele sunt realizate din argint placat cu aur, ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Comutatorul are contacte cu acțiune rapidă, care permit comutarea precisă și decisivă. Există mai multe opțiuni de conectare: conector faston izolat (2,8 x 0,5 mm), terminale de lipit (capacitate max. 0,75 mm² AWG 19) sau soclu cu conectare rapidă. Butonul Harmony XB6EDW1B1P are parametri tehnici remarcabili: durată de viață mecanică de 1.000.000 de cicluri de comutare și durată de viață electrică de 100.000 de cicluri (CA, sarcină 0,7 A / 220 V, conform IEC 60947-5-1 Anexa C). Rezistența de contact este de numai 50 mOhm la 1/6 V. Butonul are un grad de protecție IP65 conform IEC 60529, ceea ce îl face rezistent la praf și jeturi de apă. Intervalul de temperatură de funcționare al produsului este între -10 °C și +55 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. Iluminarea LED încorporată funcționează cu o lumină constantă, consumă doar 10 mA și are o durată de viață de 30.000 de ore. Această funcție de iluminare nu numai că sporește vizibilitatea butonului, dar poate servi și la semnalizare în diverse aplicații. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C 852 și JIS C 4520, și este certificat cURus și CCC.
Schneider Electric Harmony XB6 - XB6EDW1B1P - Buton iluminat complet Ø16 - Date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumire scurtă: XB6E
Material panou frontal: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat
Tipul și compoziția contactului: 1 C/O (comutator)
Funcționarea contactului: Acțiune rapidă (acțiune rapidă)
Conexiune
Conectori - terminale: Faston izolat, dimensiune conector: 2,8 x 0,5 mm
Terminal sudabil, capacitate de prindere: <= 0,75 mm² AWG 19
Priză conector rapid
Material contact: Argint placat cu aur
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CC polarizat
Parametri electrici
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: siguranță de tip 2 A gG
Flux termic convențional în aer liber: 3 A (priză cu conectare rapidă)
5 A
Curent nominal de funcționare: 1,5 A la 120 V, AC-12 conform IEC 60947-5-1
1 A la 240 V, AC-12 conform IEC 60947-5-1
1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Durată de viață electrică: 100.000 de cicluri, AC, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Tipul semnalului: Continuu
Consum de curent: 10 mA
Durată de viață: 30.000 ore
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -10...55 °C
Grad de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60947-1
CSA C22.2 Nr. 14
UL 508
JIS C 852
JIS C 4520
IEC 60947-5-1
Certificări de produs: cURus
CCC
Proprietăți mecanice
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență la vibrații: 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Rezistență la impact: 10 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni și montare
Grosime panou: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime placă anti-rotație: 0,6 mm / 0,02 in.
Grosime garnitură: 0,5 mm / 0,01 in.
