Butonul iluminat XB6EDW3B2P din gama Harmony XB6 de la Schneider Electric este un element de control profesional, compact și fiabil, ideal pentru aplicații industriale, panouri de control și sisteme de control. Acest buton compact, verde, dreptunghiular, cu un diametru de 16 mm, oferă o durabilitate remarcabilă și o instalare ușoară datorită designului său monolitic special. Butonul Harmony XB6EDW3B2P are o funcție de revenire cu arc, iar iluminarea LED internă îl face ușor de văzut chiar și în condiții de lumină slabă sau în medii întunecate. Sursa de alimentare polarizată de 24 V c.c. asigură o lumină constantă și continuă, cu un consum de curent de numai 10 mA. LED-ul încorporat are o durată de viață extrem de lungă, de 30.000 de ore, necesitând o întreținere minimă și asigurând fiabilitate pe termen lung. Butonul are un grad de protecție IP65 conform IEC 60529, ceea ce îl face foarte rezistent la pătrunderea prafului și a umezelii. Butonul cu placă frontală din plastic este proiectat cu 2 contacte de comutare și contacte din argint placate cu aur, asigurând o conductivitate electrică excelentă și o funcționare fiabilă și de lungă durată. Modul de comutare este de acțiune rapidă, ceea ce oferă operatorului un feedback clar. Contactele pot fi conectate în mai multe moduri: cu un conector faston izolat (2,8 x 0,5 mm), un conector sudabil (max. 0,75 mm² / dimensiune fir AWG 19) sau un conector rapid. Curentul termic nominal convențional este de 5 A pentru fluxul de aer liber și de 3 A pentru prize cu conectare rapidă. Butonul are o durată de viață mecanică excepțional de lungă, de 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la curent alternativ, sarcină de 0,7 A la 220 V, conform IEC 60947-5-1 Anexa C. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -10 °C și +55 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Are o rezistență excelentă la vibrații (amplitudine de 1 mm în intervalul de frecvență 10-55 Hz conform IEC 60068-2-6) și șocuri mecanice (accelerație de 10 g cu o formă de undă semisinusoidală de 11 ms conform IEC 60068-2-27). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C 852, UL 508, JIS C 4520, și este certificat CCC și cURus. Butonul Schneider Electric XB6EDW3B2P este ușor de instalat și poate fi utilizat cu panouri cu grosimea între 0,5 mm și 6 mm. Produsul include, de asemenea, o placă anti-rotație (grosime 0,6 mm) și o garnitură (grosime 0,5 mm) pentru a asigura instalarea și protecția corespunzătoare.

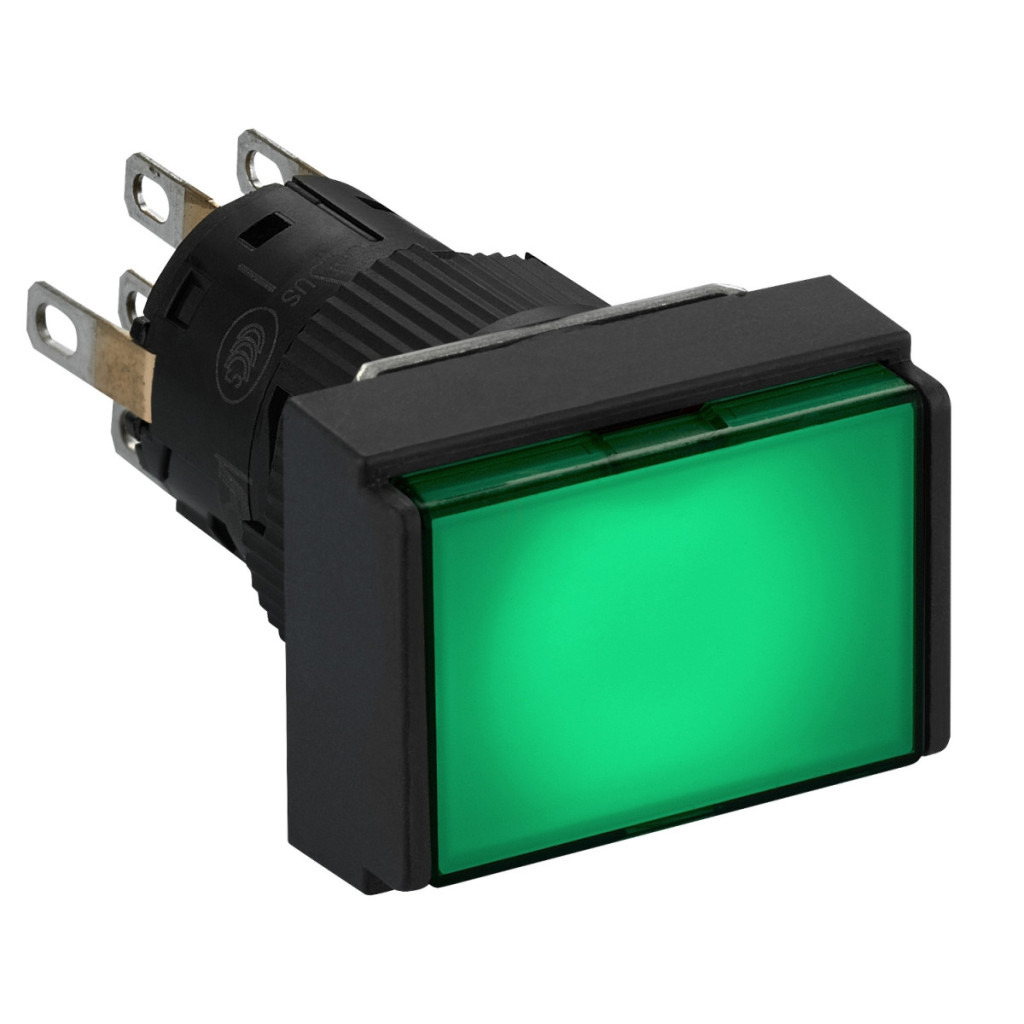

Schneider Electric Harmony XB6 - XB6EDW3B2P - Buton iluminat complet Ø16, verde, dreptunghiular, 24 V - date tehnice
Caracteristici principale
Familia de produse: Harmony XB6E
Tipul produsului: Buton monolitic iluminat
Denumirea scurtă a dispozitivului: XB6E
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Forma capului unității de semnalizare: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat
Tip și compoziție contact: 2 contacte de comutare (C/O)
Funcționare contact: Acțiune rapidă
Conexiuni
Conexiuni - terminale: Terminal izolat, dimensiune conexiune: 2,8 x 0,5 mm
Conector sudabil, dimensiune maximă a firului: ≤ 0,75 mm² AWG 19
Priză cu conectare rapidă
Material contact: Argint placat cu aur
Parametri electrici
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CC polarizat Consum de energie: 10 mA Durată de viață: 30.000 ore Curent termic convențional de răcire cu aer liber: 3 A (pentru soclu cu conector rapid), 5 A Curent nominal de funcționare: 1,5 A la 120 V, AC-12 conform IEC 60947-5-1 1 A la 240 V, AC-12 conform IEC 60947-5-1 1 A la 24 V, DC-12 conform IEC 60947-5-1
0,7 A la 24 V, DC-13 conform IEC 60947-5-1
0,2 A la 125 V, DC-12 conform IEC 60947-5-1
0,15 A la 125 V, DC-13 conform IEC 60947-5-1
Tip semnal: Continuu
Caracteristici mecanice
Poziție de funcționare: Orice poziție
Marcaj: CE
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență de contact: 50 mOhm la 1/6 V
Protecție la scurtcircuit: Siguranță de tip 2 A gG
Durată de viață electrică: 100.000 de cicluri, CA, 0,7 A la 220 V conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Temperatura aerului ambiant de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -10 până la 55 °C Grad de protecție IP: IP65 conform IEC 60529 Standarde: IEC 60947-1, CSA C22.2 nr. 14, JIS C 852, UL 508, JIS C 4520, IEC 60947-5-1 Certificări de produs: CCC, cURus Rezistență la vibrații: 1 mm (f= 10…55 Hz) conform IEC 60068-2-6 Rezistență la impact: 10 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații de montare
Grosime panou: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Grosime placă anti-rotație: 0,6 mm / 0,02 in.
Grosime garnitură: 0,5 mm / 0,01 in.
