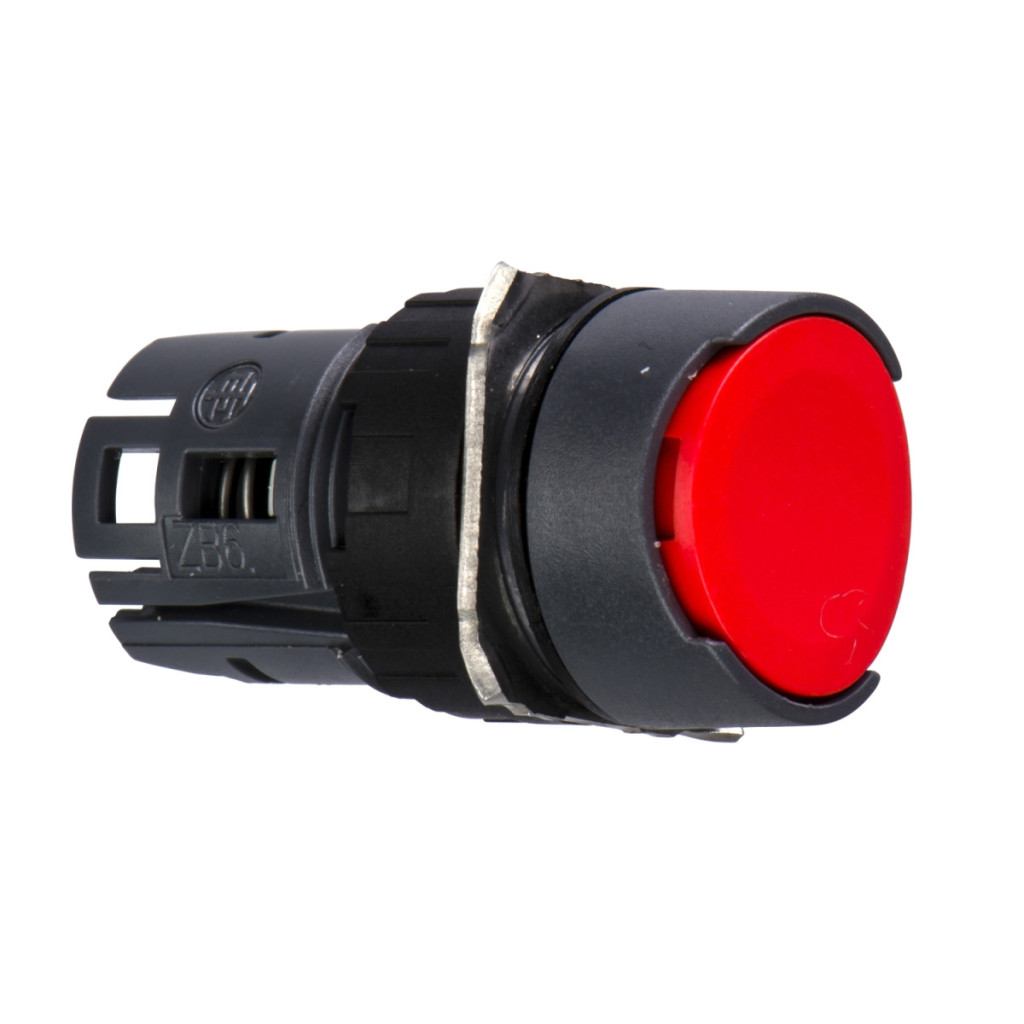

Gama de produse Schneider Electric Harmony XB6 ZB6AA4 cu cap de buton oferă o soluție industrială excepțională pentru panouri de control și sisteme de automatizare. Acest cap de buton roșu, nemarcat, încastrat, este special conceput pentru butoane neiluminate, având un design compact și o funcționare fiabilă. Produsul cu codul ZB6AA4 este o unitate cu cap rotund, cu un diametru de montare de 16 mm, care asigură o comutare fiabilă cu funcționare cu revenire prin arc. Butonul roșu încadrat într-un cadru din plastic oferă un semnal vizual clar operatorului, în timp ce suprafața nemarcată permite etichetarea personalizată sau identificarea simplă pe bază de culoare. Forma rotundă a capului unității indicatoare asigură o dispunere compactă și o funcționare ușoară, chiar și atunci când sunt instalate mai multe butoane unul lângă altul. Parametrii tehnici ai produsului sunt demni de remarcat: dimensiunea panoului frontal de 18 mm × 18 mm și adâncimea de 33 mm conform dimensiunilor CAD. Protecția IP65 conform IEC 60529 garantează o protecție completă împotriva prafului și jeturilor de apă, permițând utilizarea acestuia în medii industriale. Clasele NEMA (NEMA 13, NEMA 4, NEMA 4X) conform standardelor UL 50 și CSA C22.2 nr. 94 oferă o dovadă suplimentară a rezistenței excelente la mediul înconjurător. Protecția împotriva șocurilor electrice este asigurată de clasa II conform IEC 61140. Capul butonului ZB6AA4 oferă caracteristici de funcționare excelente. Intervalul de temperatură de funcționare de la -25 °C la +70 °C și intervalul de temperatură de depozitare de la -40 °C la +70 °C permit o gamă largă de aplicații. Tratamentul de protecție TC oferă o durabilitate suplimentară. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, JIS C 852 și JIS C8201-1, garantând utilizarea la nivel global. Rezistența la vibrații a produsului este de +/- 3 mm (f = 2...500 Hz) și 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27, permițând aplicații industriale robuste.
Schneider Electric Harmony XB6 - Date tehnice ZB6AA4
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB6
Material cadru: Plastic
Diametru de montare: 16 mm
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Roșu încastrat, nemarcat
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde
UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, JIS C 852, JIS C8201-1
Certificări de produs
UL, CSA, GOST, CCC
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
