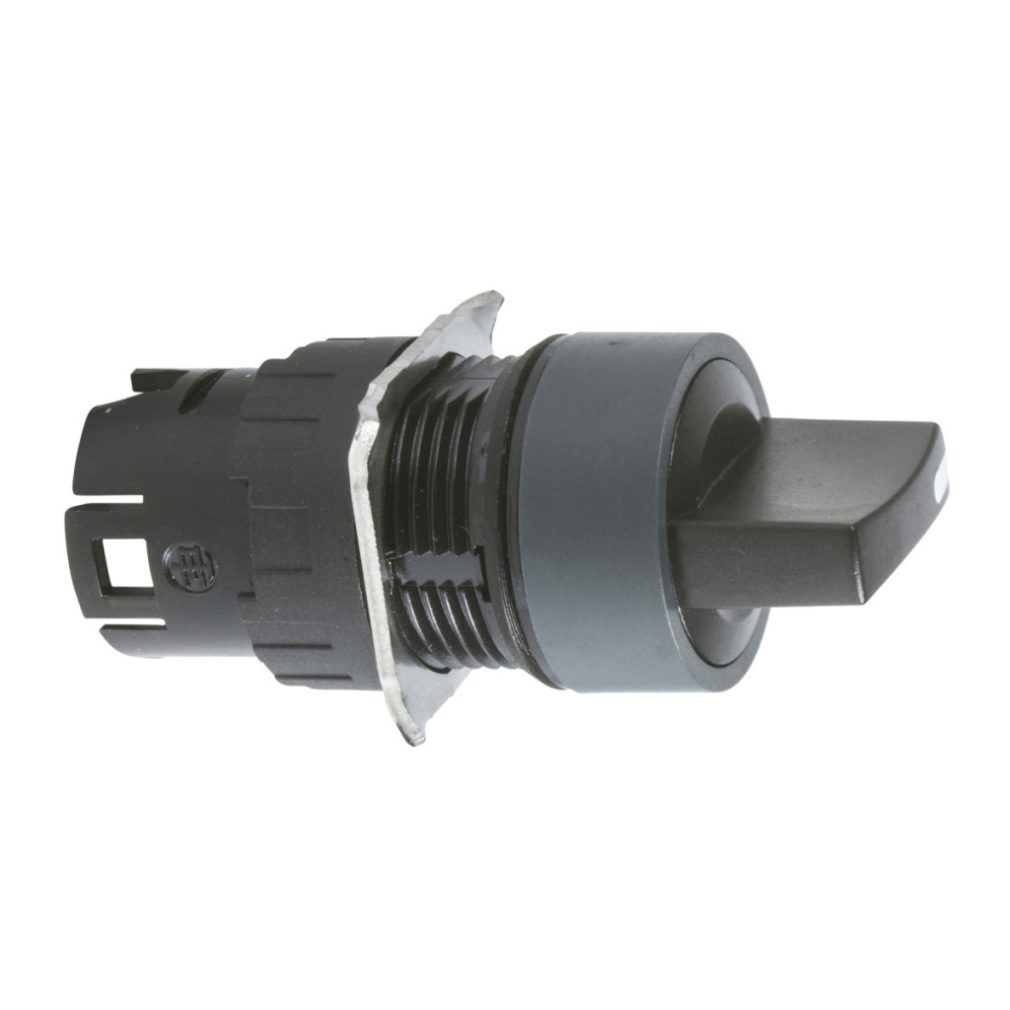

Capul comutatorului selector ZB6AD22 din gama de produse Harmony XB6 de la Schneider Electric este un comutator industrial de înaltă calitate, care oferă soluția perfectă pentru utilizarea în panouri și console de control. Acest cap comutator selector oferă combinația perfectă între fiabilitate și design profesional, iar dimensiunile sale compacte îl fac ușor de montat în majoritatea panourilor de control. Capul comutatorului selector ZB6AD22 este de culoare neagră, are un mâner standard și este echipat cu o funcție de comutare în 2 poziții, 60°, într-un design fix. Acest lucru înseamnă că comutatorul rămâne în poziția dată până când îl comutați manual în cealaltă poziție. Produsul are un cap indicator circular și este fabricat din material plastic, ceea ce îi conferă un design ușor, dar durabil. Dispozitivul are un diametru de montare standard de 16 mm, ceea ce îl face ușor de integrat în sistemele existente, în timp ce lățimea și înălțimea totală conform CAD sunt de 18 mm, iar adâncimea totală este de 43 mm. Capul comutatorului selector ZB6AD22 oferă o protecție excelentă împotriva influențelor externe, iar clasa de protecție IP65 garantează rezistența la praf și apă în conformitate cu IEC 60529. De asemenea, are clase de protecție NEMA 13, NEMA 4 și NEMA 4X în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Produsul are o clasă de protecție la atingere de clasa II în conformitate cu IEC 61140, care oferă o siguranță sporită împotriva șocurilor electrice. Capul comutatorului selector ZB6AD22 funcționează într-un interval de temperatură de funcționare de la -25 °C la +70 °C și are un interval de temperatură de depozitare de la -40 °C la +70 °C. Tratamentul de protecție TC oferă o rezistență suplimentară la influențele mediului. Capul comutatorului selector Schneider Electric ZB6AD22 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-5, UL 508, JIS C 852, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1. Această gamă largă de conformitate asigură utilizabilitatea și fiabilitatea globală a produsului în diverse medii de aplicare. Capul comutatorului selector are o rezistență excelentă la vibrații, ±3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6, precum și o rezistență semnificativă la impact, 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27. Capul comutatorului selector ZB6AD22 are diverse certificări, inclusiv CSA, CCC, GOST și UL, ceea ce consolidează și mai mult calitatea și fiabilitatea produsului.
Schneider Electric Harmony XB6 - ZB6AD22 - Cap comutator selector Ø16, 2 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului sau componentului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB6
Materialul cadrului: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Fix (permanent)
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 2 poziții 60°
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 43 mm
Parametri de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 13 conform CSA C22.2 Nr. 94
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
Standarde
IEC 60947-5-1
IEC 60947-5-5
UL 508
JIS C 852
JIS C8201-5-1
IEC 60947-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs
CSA
CCC
GOST
UL
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
