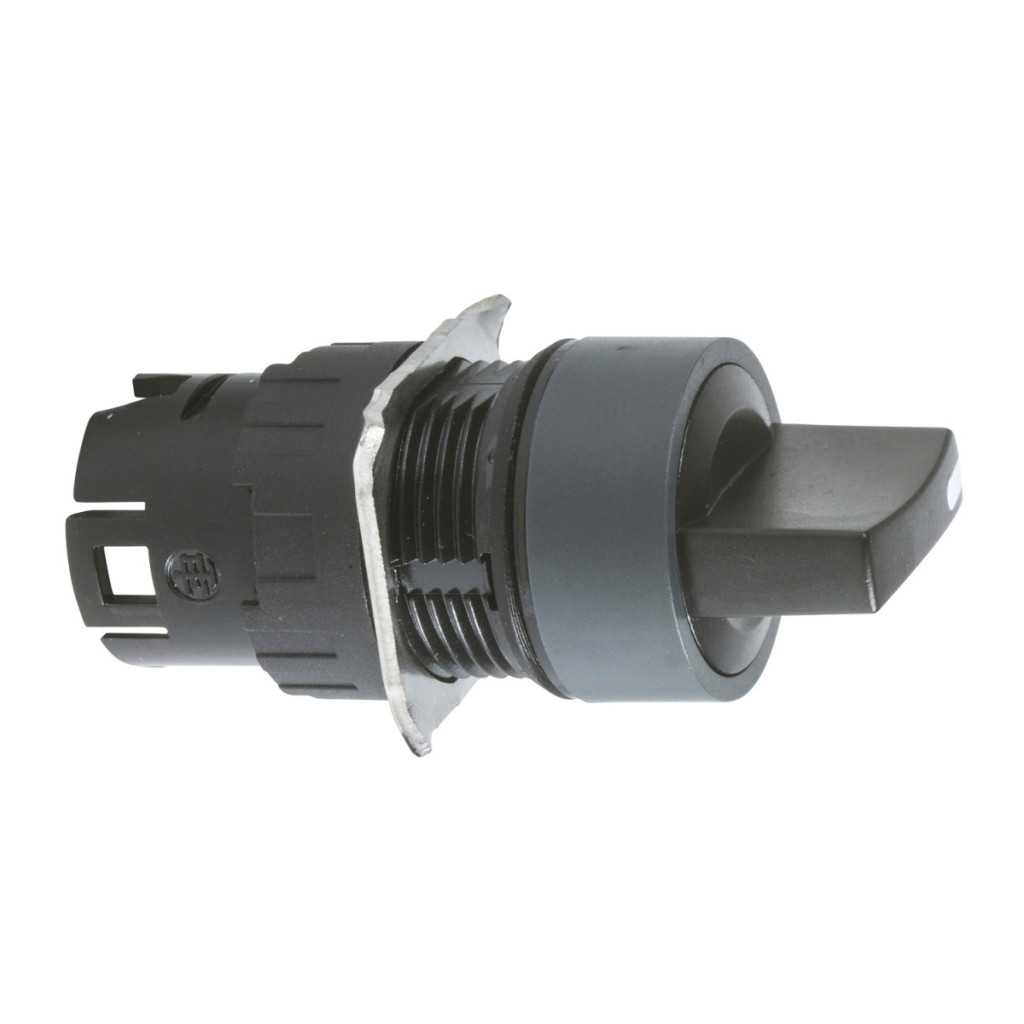

Capul comutatorului selector Schneider Electric Harmony XB6 seria ZB6AD27 este un element de comutare versatil care funcționează fiabil chiar și în medii industriale, fiind alegerea perfectă pentru controlul panourilor de comandă, echipamentelor industriale și mașinilor. Acest comutator negru, cu diametrul de 16 mm și 3 poziții, are un mecanism special de revenire prin arc din poziția stângă în poziția centrală, ceea ce reprezintă o caracteristică avantajoasă pentru multe sarcini de automatizare și control. Capul comutatorului selector ZB6AD27 aparține familiei de produse Harmony XB6, care oferă o gamă largă de comutatoare durabile și de înaltă calitate pentru aplicații industriale. O caracteristică remarcabilă a produsului este funcția de revenire cu arc din stânga spre centru, ceea ce înseamnă că, atunci când comutatorul este rotit spre stânga de către operator, acesta revine automat în poziția centrală atunci când este eliberat. Elementul de control are un mâner negru standard și poate fi reglat în trei poziții diferite, la unghiuri de 45 de grade. Capul comutatorului este rotund și fabricat din plastic durabil, care poate rezista la rigorile unui mediu industrial. Din punct de vedere tehnic, capul comutatorului selector ZB6AD27 are un diametru de montare de 16 mm, care este o dimensiune standard pentru panourile de control industriale. Produsul are dimensiuni compacte: lățimea și înălțimea totală conform CAD sunt ambele de 18 mm, iar adâncimea este de 43 mm. Acest design compact permite instalarea cu economie de spațiu chiar și pe panouri de control aglomerate. ZB6AD27 are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva pătrunderii prafului și împotriva jeturilor de apă din toate direcțiile. În plus, produsul este conform cu cerințele NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94, ceea ce îl face o alegere excelentă pentru medii în care este necesară o protecție sporită din cauza prezenței prafului, uleiului sau apei. Capul comutatorului selector ZB6AD27 este potrivit în special pentru aplicații industriale în care o poziție a comutatorului trebuie activată doar temporar, de exemplu pentru a porni sau opri anumite operațiuni, în timp ce poziția implicită este întotdeauna poziția din mijloc. Revenirea cu arc asigură că comutatorul nu rămâne accidental în poziția din stânga. Produsul are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul comutatorului selector ZB6AD27 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C 852, JIS C8201-5-1, JIS C8201-1, UL 508 și CSA C22.2 nr. 14, ceea ce dovedește fiabilitatea și calitatea produsului. Clasa sa de protecție electrică la atingere este Clasa II conform IEC 61140, ceea ce oferă o siguranță sporită pentru utilizator.
Schneider Electric Harmony XB6 - ZB6AD27 date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Centru stânga cu revenire prin arc
Design actuator: Mâner standard negru
Poziții actuator: 3 poziții 45°
Dimensiuni
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 43 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -25…70 °C
Clasa de protecție a contactelor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50, NEMA 13, NEMA 4, NEMA 4X conform CSA C22.2 Nr. 94
Standarde și conformitate
IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1
Certificate
GOST, CSA, UL, CCC
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
