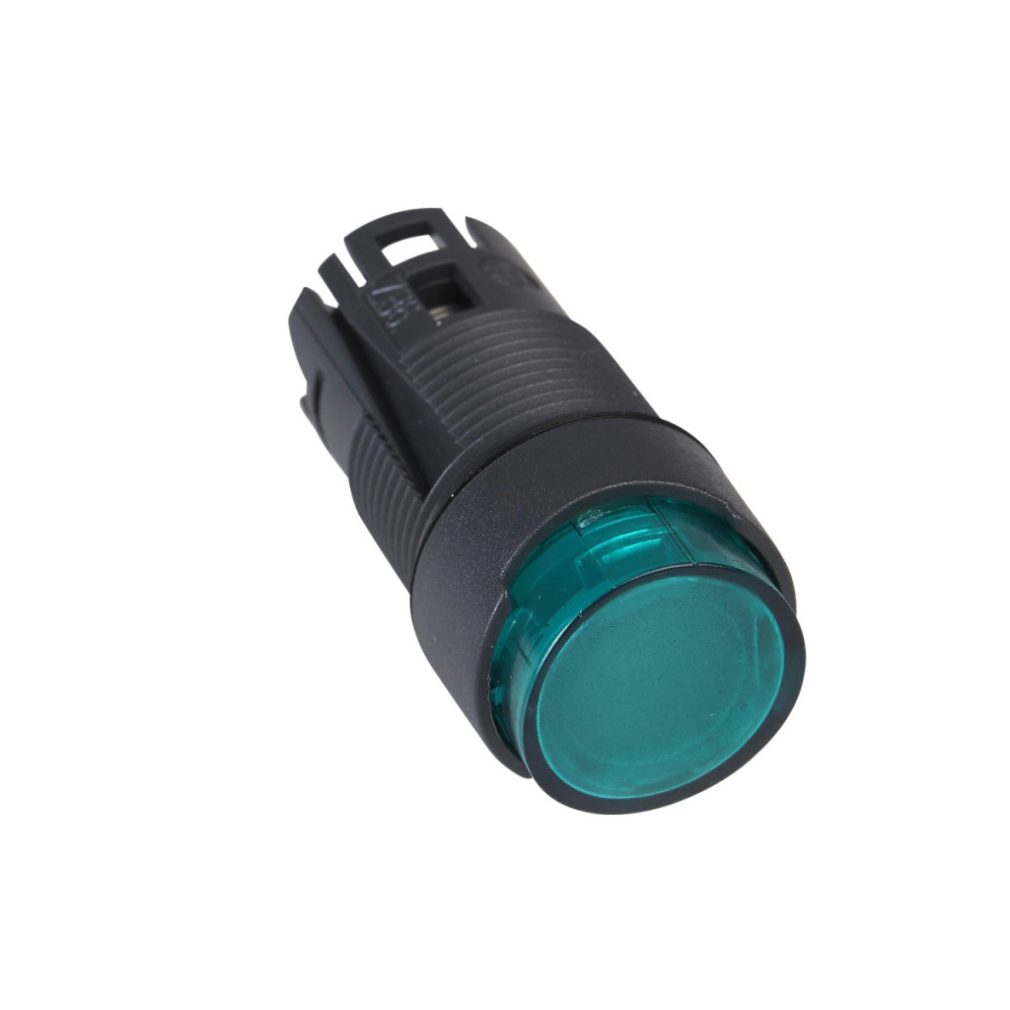

ZB6AE3, parte a gamei de produse Schneider Electric Harmony XB6, este un buton iluminat de înaltă calitate, de culoare verde, care reprezintă o componentă esențială a panourilor de control profesionale și a aplicațiilor industriale. Acest buton cu arc de revenire poate fi acționat cu o tensiune de alimentare de 12-24 V și este compatibil cu iluminarea LED integrată. Cu indicatorul său circular, acest buton este alegerea perfectă pentru medii în care feedback-ul vizual este esențial. Butonul ZB6AE3 are un diametru de montare de 16 mm, care corespunde dimensiunii standard din industrie, fiind ușor de integrat în majoritatea panourilor de control. Placa frontală din plastic oferă un aspect durabil și estetic, iar designul este nemarcant, permițând personalizarea. În ciuda dimensiunilor sale compacte, oferă performanțe excelente - lățimea și înălțimea totală CAD ale produsului sunt ambele de 18 mm, iar adâncimea sa este de 36 mm, ceea ce îl face ideal pentru aplicații în care designul compact este important. Capul butonului iluminat Harmony XB6 ZB6AE3 are caracteristici de protecție remarcabile, care permit o funcționare fiabilă chiar și în medii industriale dure. Protecția IP65 oferă o protecție eficientă împotriva prafului și jeturilor de apă, în conformitate cu IEC 60529. Clasele NEMA 13, NEMA 4 și NEMA 4X (conform standardelor UL 50 și CSA C22.2 nr. 94) sunt o dovadă suplimentară a designului robust al produsului, care este rezistent la praf, apă și coroziune. Protecția de clasa II în conformitate cu IEC 61140 oferă o protecție îmbunătățită împotriva șocurilor electrice. Capul butonului poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 °C până la +70 °C) și are un interval de temperatură de depozitare de la -40 °C la +70 °C. Butonul ZB6AE3 este conform cu o serie de standarde internaționale, inclusiv JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C 852, CSA C22.2 nr. 14, EN/IEC 60947-5-1 și JIS C8201-1. Această conformitate garantează că produsul poate fi utilizat oriunde în lume și îndeplinește cele mai stricte cerințe de siguranță. ZB6AE3 are o rezistență suplimentară la influențele mediului datorită stratului său protector de tip TC. În ceea ce privește rezistența la vibrații și șocuri, produsul este conform cu IEC 60068-2-6 ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz) din IEC 60068-2-6 și cerințele de rezistență la șocuri cu accelerație semiondă de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) din IEC 60068-2-27.
Specificații tehnice Harmony XB6 ZB6AE3
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitate produs: LED integrat
Denumire scurtă a dispozitivului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, în relief, nemarcat
Date suplimentare
Lățime totală conform CAD: 18 mm
Înălțime totală conform CAD: 18 mm
Adâncime totală conform CAD: 36 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94, NEMA 13 conform CSA C22.2 Nr. 94
Standarde
JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C 852, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-1
Certificări de produs
GOST, CCC, UL, CSA
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
