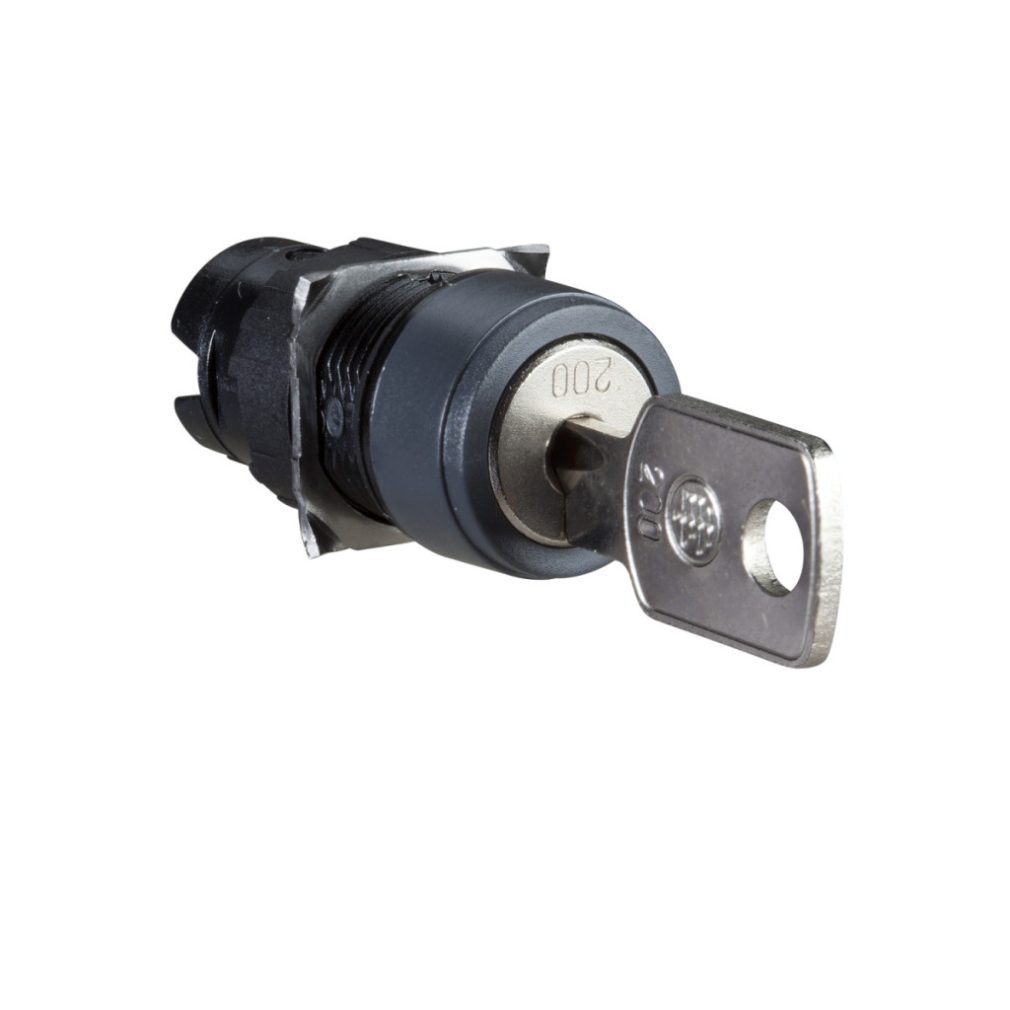

Capul comutatorului cu cheie ZB6AGL din seria Harmony XB6 de la Schneider Electric este un dispozitiv industrial de înaltă calitate care asigură un control fiabil al accesului pentru utilajele și echipamentele de lucru. Acest comutator rotund, negru, are un diametru de montare de 16 mm, care este un standard industrial, ceea ce îl face ușor de instalat în panourile și consolele de control existente. Modelul ZB6AGL oferă un mecanism de operare cu 2 poziții, cu revenire prin arc în poziția centrală. Cheia (tip 200) poate fi scoasă numai în poziția centrală, ceea ce oferă o caracteristică suplimentară de siguranță, deoarece cheia poate fi scoasă numai când echipamentul se află în modul de siguranță. Această caracteristică este deosebit de utilă în mediile industriale, unde este important să se împiedice accesul neautorizat și să se maximizeze siguranța operațională. Cadrul din plastic al panoului frontal este durabil și rezistent la solicitările utilizării zilnice. Din punct de vedere tehnic, capul comutatorului ZB6AGL are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă. În plus, acesta este conform cu clasificările NEMA 4, 4X și 13 conform standardelor UL 50 și CSA C22.2 nr. 94, asigurând adecvarea produsului pentru utilizare în diverse medii industriale. În ceea ce privește protecția împotriva șocurilor electrice, produsul are un grad de protecție de clasa II conform IEC 61140. Intervalul de temperatură de funcționare al produsului este între -25 °C și 70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și 70 °C, permițând utilizarea într-o gamă largă de condiții de mediu. Date suplimentare pentru capul comutatorului ZB6AGL includ dimensiunile CAD: lățime totală de 18 mm, înălțime totală de 18 mm și adâncime totală de 55 mm. Produsul are tratament de protecție de tip TC și este conform cu o serie de standarde internaționale, inclusiv JIS C 852, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1 și JIS C8201-1. Certificările oficiale ale produsului includ GOST, UL, CSA și CCC. Are o rezistență excelentă la vibrații în conformitate cu IEC 60068-2-6 (amplitudine de ±3 mm și accelerație de 5g în gama de frecvențe 2-500 Hz) Rezistența la șocuri a fost testată în conformitate cu IEC 60068-2-27 (accelerație semiondă de 30 g/18 ms și 50 g/11 ms).
Schneider Electric Harmony XB6 - Date tehnice ZB6AGL
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap pentru comutator selector cu cheie
Denumire scurtă a dispozitivului: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap unitate indicator: Rotundă
Tip operator: Cu revenire centrală prin arc
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 2 poziții
Tip tija cheie: Cheie 200
Poziție extragere cheie: Centru
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 55 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: JIS C 852, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: GOST, UL, CSA, CCC
Caracteristici mecanice
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
