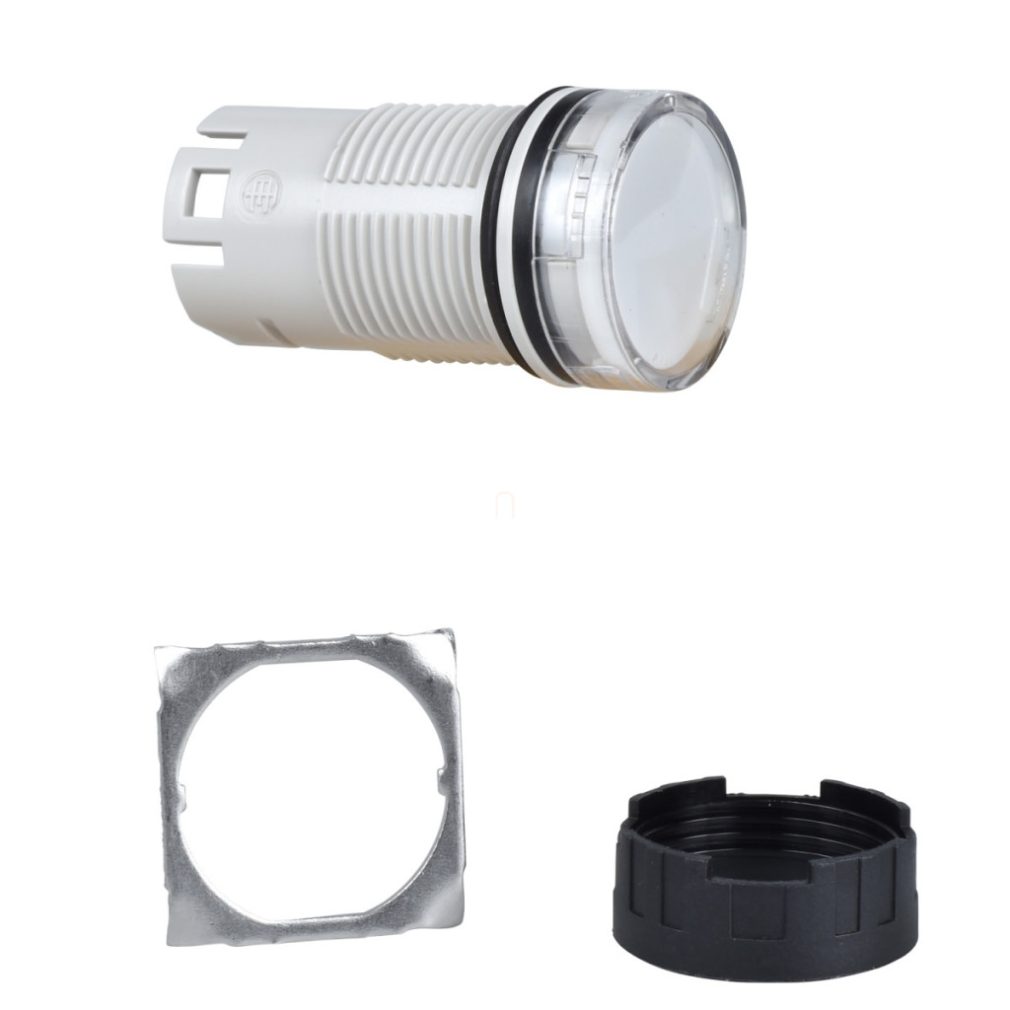

Capul indicator luminos ZB6AV1 din seria Harmony XB6 de la Schneider Electric este un element de control de înaltă calitate, conceput pentru aplicații industriale profesionale. Acest cap indicator luminos LED alb, integrat, are un diametru standard de montare de 16 mm, permițând instalarea ușoară pe diverse panouri de control și echipamente. Capul indicatorului luminos ZB6AV1 are un design rotund, cu o lentilă albă care oferă un feedback vizual clar. Placa frontală din plastic și designul compact (adâncime de 32,5 mm, lățime și înălțime de 18 mm) îl fac ideal pentru utilizarea în medii industriale în care economisirea spațiului este importantă. Una dintre caracteristicile tehnice remarcabile ale produsului este clasa de protecție IP65, care oferă protecție completă împotriva prafului și jeturilor de apă, îndeplinind cerințele standardului IEC 60529. În plus, îndeplinește clasele de protecție NEMA 13, NEMA 4 și NEMA 4X în conformitate cu standardele UL 50 și CSA C22.2 nr. 94, asigurând o rezistență excelentă la condiții de mediu dure. Capul indicatorului luminos ZB6AV1 are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, în timp ce gama de temperaturi de depozitare este de la -40 °C la +70 °C. Produsul are protecție TC și este protejat adecvat împotriva șocurilor electrice, deoarece aparține clasei de protecție II conform IEC 61140. Este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C 852, JIS C 4520 și UL 508, asigurând aplicabilitatea sa la nivel global. Produsul prezintă o rezistență mecanică excelentă, demonstrată prin teste de vibrații (+/- 3 mm, f=2-500 Hz și 5 gn, f=2-500 Hz, conform IEC 60068-2-6) și testele de rezistență la impact (30 gn până la 18 ms și 50 gn până la 11 ms, cu accelerație semiondă sinusoidală, conform IEC 60068-2-27). Capul lămpii indicatoare Schneider Electric ZB6AV1 este compatibil cu alte componente din seria Harmony XB6 și este, de asemenea, potrivit pentru conectarea la o placă de circuit imprimat. Sunt disponibile instrucțiuni detaliate de instalare pentru produs, inclusiv dimensiunile decupajului panoului și pozițiile de găurire ale plăcii de circuit imprimat. Sunt acceptate două metode de instalare: montare directă și montare cu un adaptor de soclu ZB6Y010, în funcție de cerințele specifice ale aplicației. Capul lămpii indicatoare ZB6AV1 este alegerea ideală pentru aplicații industriale în care este necesar un feedback vizual fiabil, în special în medii în care protecția împotriva prafului și umezelii este esențială.
Schneider Electric Harmony XB6 - Date tehnice ZB6AV1
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap de indicator luminos
Compatibilitate: LED integrat
Denumire scurtă a produsului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Cantitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Albă
Dimensiuni
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50 și CSA C22.2 nr. 94
Standarde și conformitate
Standarde: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C 852, JIS C 4520, IEC 60947-1, UL 508 Certificări de produs: CCC, CSA, UL, GOST Caracteristici mecanice Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
