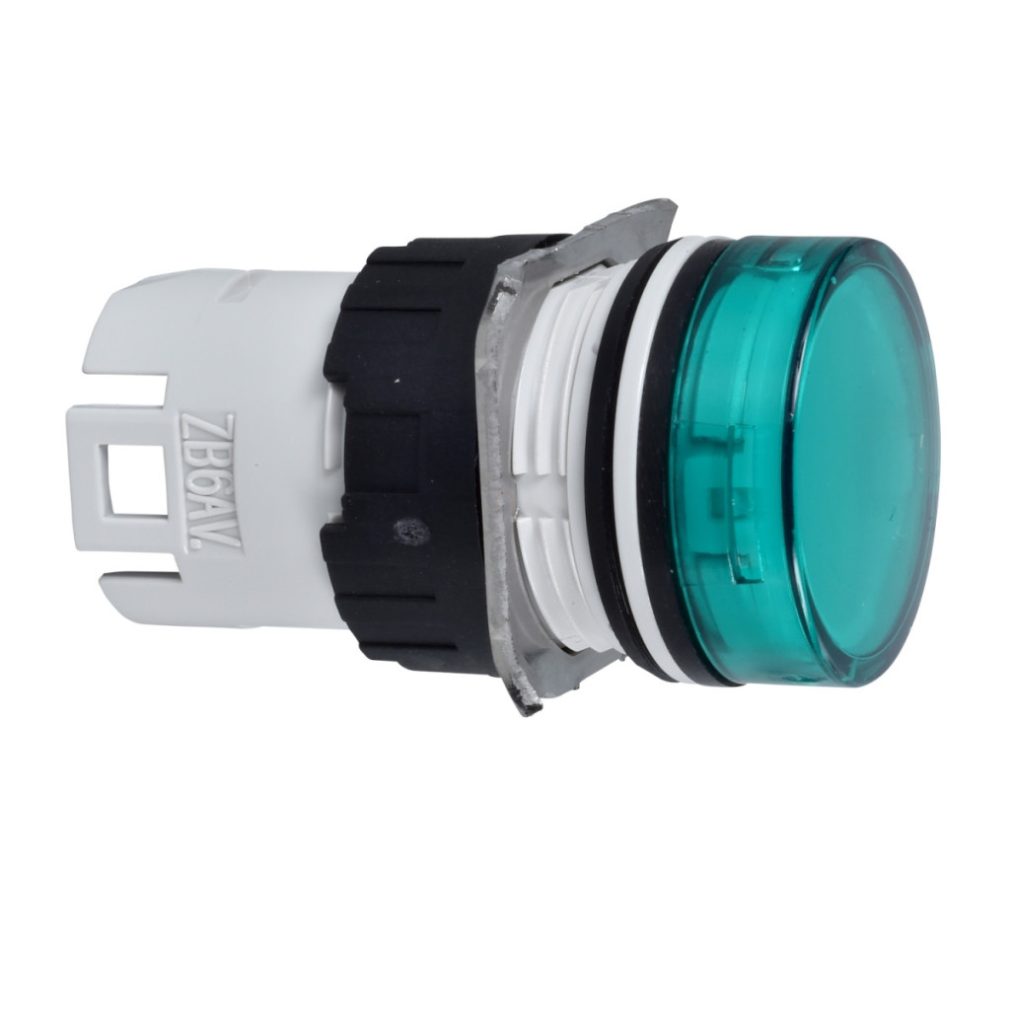

Gama de produse Schneider Electric Harmony XB6 Capul indicator luminos ZB6AV3 este un dispozitiv profesional de semnalizare industrială care oferă un feedback vizual fiabil în diverse aplicații industriale. Acest indicator luminos verde cu un diametru de 16 mm utilizează tehnologia LED integrată, care garantează o durată lungă de viață și o vizibilitate excelentă. Lampa indicatoare ZB6AV3 are un design rotund și o lentilă verde, care oferă semnale vizuale clare în timpul funcționării. Produsul este fabricat din material plastic pentru cadrul frontal, ceea ce asigură durabilitate și instalare ușoară. Cu un diametru standard de montare de 16 mm, poate fi integrat cu ușurință în majoritatea panourilor de control industriale, iar dimensiunile sale compacte de 18 mm x 18 mm x 33 mm (lățime x înălțime x adâncime) permit o instalare care economisește spațiu. Lampa indicatoare Harmony XB6 ZB6AV3 oferă capacități de protecție remarcabile. Clasa de protecție IP65 (conform IEC 60529) asigură rezistență completă la praf și protecție împotriva jeturilor de apă, în timp ce clasele NEMA 13, NEMA 4 și NEMA 4X (conform UL 50 și CSA C22.2 nr. 94) garantează performanțe fiabile chiar și în cele mai dure medii industriale. Produsul este clasificat ca protecție la atingere clasa II conform IEC 61140, ceea ce înseamnă siguranță sporită. Stratul de protecție TC oferă o rezistență suplimentară la influențele mediului, permițând utilizarea indicatorului luminos într-un interval de temperatură de funcționare de la -25 °C la +70 °C și depozitarea la temperaturi între -40 °C și +70 °C. Un bloc de contact compatibil poate fi comandat separat pentru capul lămpii indicatoare ZB6AV3, permițând o configurare flexibilă. Produsul poate fi montat direct pe o placă de circuit imprimat sau folosind un adaptor de montare (ZB6Y010), iar pentru montarea pe panoul frontal al plăcii de circuit imprimat este disponibil un suport pentru carcasă (ZB6Y011). Ghidul de instalare complet conține informații precise privind decuparea panoului și distanța dintre orificii, asigurând instalarea corectă atât în configurații simple, cât și multiple. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 nr. 14, JIS C 4520, UL 508 și JIS C 852, fiind astfel adecvat pentru utilizare la nivel global. În plus, produsul are certificări CCC, CSA, UL și GOST, care confirmă conformitatea sa cu cerințele de siguranță și calitate.
Schneider Electric Harmony XB6 - ZB6AV3 date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului sau al componentei: Cap de indicator luminos
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Material cadru frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: IEC 60947-5-5, CSA C22.2 nr. 14, JIS C 4520, UL 508, JIS C 852, IEC 60947-1, IEC 60947-5-1
Certificări de produs: CCC, CSA, UL, GOST
Caracteristici mecanice
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 g (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 g (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
